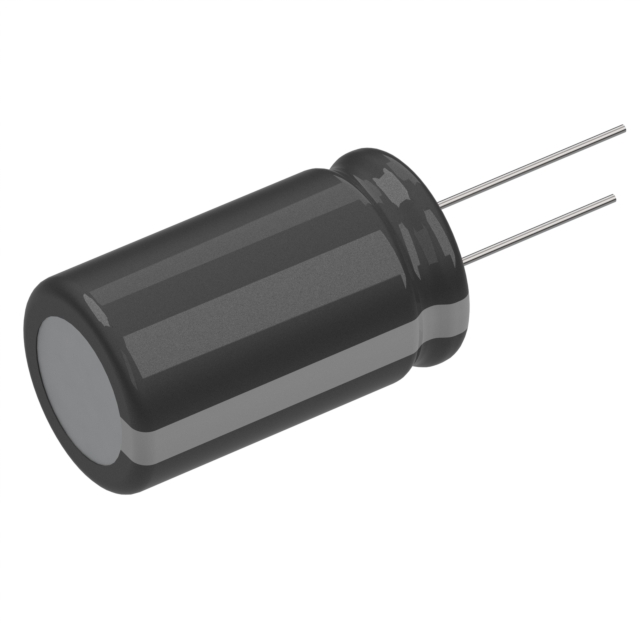

400CXW100MEFR16X31.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 400V ±20% 5000h 710mA 通孔安装 16mm*31.5mm*31.5mm
供应商型号: 400CXW100MEFR16X31.5
供应商: 云汉优选
标准整包数: 200

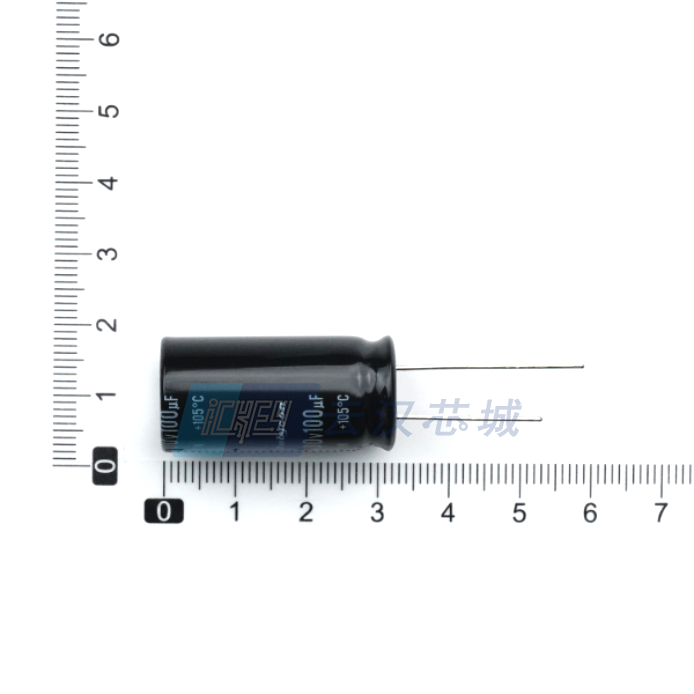

RUBYCON 铝电解电容 400CXW100MEFR16X31.5

400CXW100MEFR16X31.5概述

    铝电解电容器 CXW 系列技术手册

    产品简介


    CXW系列铝电解电容器是一种具有径向引线的电子元件,主要用于直流电路中存储和释放电能。这类电容器以其出色的电容性能和相对低廉的价格在电源滤波、旁路和信号耦合等应用中得到广泛应用。其典型的应用领域包括电源管理、工业控制、通信设备以及消费电子产品等。

    技术参数


    - 工作温度范围:-40℃至+105℃
    - 额定电压范围:400Vdc 至 450Vdc
    - 电容范围:15μF 至 220μF
    - 容差:±20%
    - 漏电流:I = 3CV (应用额定电压5分钟后)
    - 损耗因子(Dissipation Factor):0.2 (20℃,120Hz)
    - 使用寿命:在105℃条件下,施加额定纹波电流5000小时后,电容变化不超过初始值的20%,且阻抗比不超过规定值的两倍
    - 阻抗比(Impedance Ratio):小于等于200%(规定值)
    - ESR(Equivalent Series Resistance):见附录表格
    - 尺寸:具体规格见附录图表
    - 认证:符合RoHS标准

    产品特点和优势


    1. 高可靠性:在极端环境下仍保持稳定的性能,能够在-40℃至+105℃范围内正常工作。
    2. 低ESR:降低了功率损耗,提高了效率。
    3. 长寿命:即使在高温条件下也能够提供长期稳定的性能,适用于需要长期运行的应用场合。
    4. 低成本:相比其他类型的电容器,CXW系列具有较高的性价比。

    应用案例和使用建议


    1. 电源滤波:应用于各类开关电源,可以有效降低输出电压的纹波。
    2. 旁路应用:例如在DC-DC转换器中,为负载提供稳定的工作电压。
    3. 信号耦合:在音频电路中,用于隔直耦交流信号。
    使用建议:
    - 在高功率应用场合下,需注意散热设计以延长电容器的使用寿命。
    - 选择合适的电容值和额定电压,以确保电容器能够在预期的工作条件下安全运行。

    兼容性和支持


    CXW系列电容器与多种标准接口兼容,易于集成到现有系统中。制造商提供了详尽的技术支持和服务,包括应用指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查电容器的安装是否正确,如未达到额定电压,请继续施加额定电压5分钟后重新测量 |
    | 容量不足 | 检查所选电容值是否满足应用需求,如不满足则更换更大容量的电容器 |

    总结和推荐


    CXW系列铝电解电容器是一款性能可靠、价格实惠的产品,非常适合于各种工业和消费电子设备中。无论是从技术规格还是性价比方面考虑,都值得在相关项目中优先考虑。总体而言,我们强烈推荐此系列产品给需要高性能、高稳定性的工程师和采购人员。

400CXW100MEFR16X31.5参数

参数
电容值 100μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h
纹波电流 710mA
长*宽*高 16mm*31.5mm*31.5mm
安装方式 通孔安装
包装方式 散装

400CXW100MEFR16X31.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

400CXW100MEFR16X31.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 400CXW100MEFR16X31.5 400CXW100MEFR16X31.5数据手册

400CXW100MEFR16X31.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
