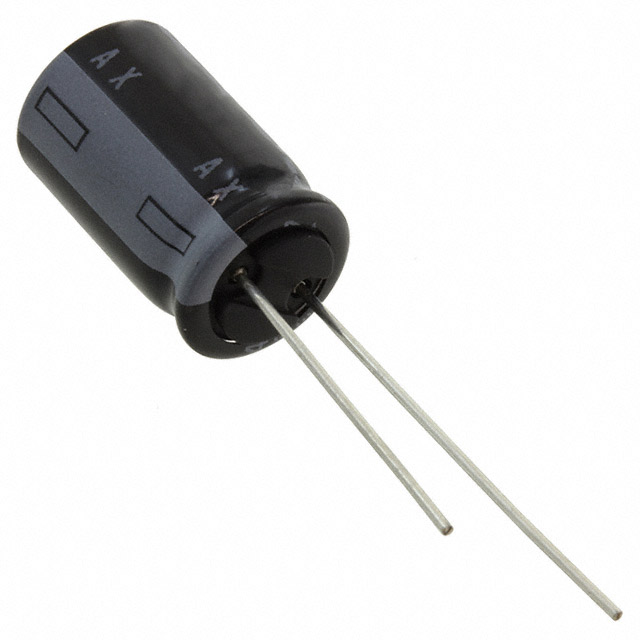

400AX22MEFC12.5X16

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 22μF 400V ±20% 2000h@ 105°C 180mA@ 120Hz,270mA@ 100kHz 通孔安装 12.5mm*16mm*18mm
供应商型号: 400AX22MEFC12.5X16
供应商: 云汉优选
标准整包数: 100
RUBYCON 铝电解电容 400AX22MEFC12.5X16

400AX22MEFC12.5X16概述

    # 铝电解电容器AX系列技术手册

    产品简介


    铝电解电容器AX系列是一种高品质的径向引脚式铝电解电容器,适用于广泛的便携式设备。这些电容器在105℃的高温环境下表现出色,具有极小的尺寸和卓越的性能,特别适合用于交流适配器和其他需要紧凑设计的应用。

    技术参数


    - 类别温度范围: -40℃至+105℃
    - 额定电压范围: 6.3Vdc 至 35Vdc,400Vdc
    - 容值范围: 82μF 至 1200μF
    - 容差: ±20%(在20℃,120Hz下)
    - 漏电流: I = C × V(μA),C为容值(μF),V为额定电压(Vdc)
    - 损耗因数: 最大值0.25(6.3Vdc时)
    - 使用寿命: 在105℃下的负载寿命可达1000至2000小时
    - 纹波电流倍增系数: 根据频率不同有所变化

    产品特点和优势


    特点
    1. 高可靠性: 在105℃高温下稳定工作,负载寿命长。
    2. 小型化: 具备超小型化设计,适应便携设备的需求。
    3. 高性能: 宽泛的温度范围和出色的电气性能。
    4. 多样化: 提供多种规格选择,满足不同的应用需求。
    优势
    1. 适用性强: 广泛应用于交流适配器、便携式设备等领域。
    2. 易于安装: 径向引脚设计,方便安装和维修。
    3. 成本效益: 小巧而强大的设计使其成为高性价比的选择。

    应用案例和使用建议


    应用案例
    - 便携式设备的交流适配器: AX系列电容器因其小型化和可靠性,特别适用于便携式设备中的交流适配器。
    - 其他便携式设备: 还可用于各种便携式电子产品,如平板电脑、智能手机等。
    使用建议
    1. 确保良好的散热: 在高工作电流的情况下,应考虑适当的散热措施以防止温度过高导致性能下降。
    2. 适当选型: 根据具体应用需求选择合适的电压和容值规格。
    3. 避免过载: 不要超过规定的额定电压和电流,以免影响使用寿命。

    兼容性和支持


    AX系列电容器与其他常见的电子元器件兼容性良好,可广泛应用于各种电路设计中。此外,供应商提供了详细的安装指南和技术支持,以帮助用户更好地理解和使用这些电容器。

    常见问题与解决方案


    1. Q: 电容器的工作温度有限制吗?
    A: 是的,AX系列电容器的工作温度范围为-40℃至+105℃。确保在规定的温度范围内使用可以保证最佳性能和使用寿命。
    2. Q: 什么是额定电压和额定纹波电流?
    A: 额定电压是指电容器能够安全工作的最高电压。额定纹波电流是指电容器在规定条件下可以承受的最大交变电流。
    3. Q: 如何处理电容器的漏电流问题?
    A: 漏电流受电容器本身的性能和工作条件的影响。通过遵循制造商的规范和推荐的操作条件,可以有效控制漏电流。

    总结和推荐


    AX系列铝电解电容器以其出色的高温稳定性和高可靠性,在便携式设备中表现优异。它们的高性价比和多样化的规格使其成为众多应用场景的理想选择。推荐用户根据具体应用需求选择合适的型号,以获得最佳效果。无论是便携式设备还是其他领域,AX系列电容器都将是您可靠的选择。

400AX22MEFC12.5X16参数

参数
电容值 22μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 180mA@ 120Hz,270mA@ 100kHz
长*宽*高 12.5mm*16mm*18mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

400AX22MEFC12.5X16厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

400AX22MEFC12.5X16数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 400AX22MEFC12.5X16 400AX22MEFC12.5X16数据手册

400AX22MEFC12.5X16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.6374
10000+ ¥ 1.5882
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1637.4
