首页  >  产品百科  >  35TLV220M8X10.5

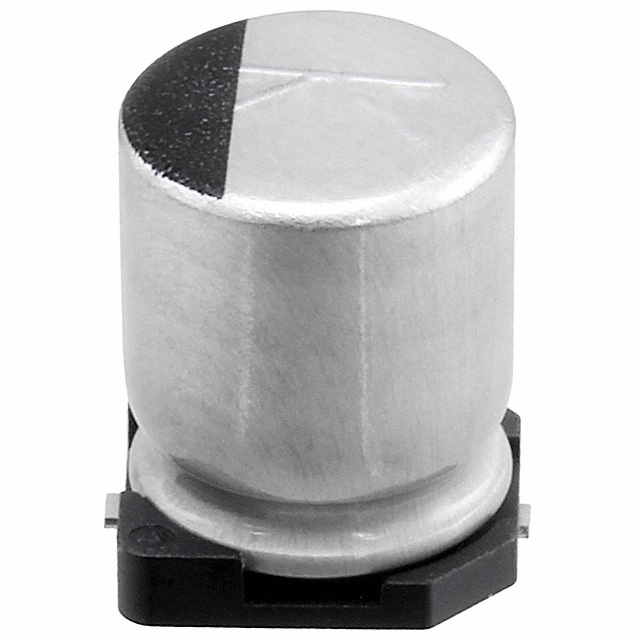

35TLV220M8X10.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 220μF 35V ±20% 5000h@ 105°C 360mA@ 120Hz,600mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 1189-2105-2-ND
供应商: Digi-Key
标准整包数: 500
RUBYCON 铝电解电容 35TLV220M8X10.5

35TLV220M8X10.5概述


    产品简介


    Rubycon Corporation TLV系列铝电解电容器是一种高性能的表面贴装型电容器,适用于广泛的电子应用。这些电容器以其低阻抗、长寿命和符合AEC-Q200及RoHS标准而著称,是电力系统、汽车电子、通信设备等领域中的理想选择。

    技术参数


    | 参数名称 | 技术规格 |

    | 温度范围 | -55℃ 至 +105℃ |
    | 额定电压 | 6.3Vdc 至 100Vdc |
    | 电容值 | ±20%(20℃,120Hz) |
    | 泄漏电流 | I=0.01CV 或 3μA(取较大者) |
    | 损耗角正切 (tanδ) | 额定电压:6.3V 至 100V 时,最大值为 0.26 至 0.08 |
    | 工作寿命 | 2000 至 5000 小时(在 105℃ 条件下) |

    产品特点和优势


    - 低阻抗:TLV系列电容器具有非常低的阻抗,能够在高频应用中提供稳定的性能。
    - 高可靠性:即使在恶劣的温度环境下也能保持稳定的性能,寿命长达2000至5000小时(105℃条件下)。
    - 表面贴装型:适合自动贴装工艺,提高生产效率。
    - 认证标准:符合AEC-Q200和RoHS标准,确保环保和高质量。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于电源稳定,如汽车音响系统、车载充电器等。
    - 在电力系统中用于电源滤波和稳压,如工业电源设备。
    - 在通信设备中用于滤波和去耦,如路由器、交换机等。
    使用建议:
    - 确保工作温度不超过105℃,以延长电容器的使用寿命。
    - 在高频应用中,考虑使用大容量电容器以减小阻抗。
    - 定期检查电容器的泄漏电流和损耗角正切,确保其正常工作。

    兼容性和支持


    - 兼容性:TLV系列电容器与大多数表面贴装工艺兼容,适用于各种印刷电路板(PCB)设计。
    - 技术支持:Rubycon公司提供了详尽的技术文档和客户支持,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    1. 问题:电容器工作温度超出限制。
    解决方案:检查应用环境,确保工作温度不超过105℃。
    2. 问题:泄漏电流过大。
    解决方案:检查连接线路是否有短路或过载现象,必要时更换电容器。
    3. 问题:损耗角正切偏高。
    解决方案:检查工作频率是否过高,调整电路设计以降低损耗。

    总结和推荐


    总的来说,Rubycon Corporation的TLV系列铝电解电容器凭借其优异的性能和广泛的应用范围,在市场上具有很强的竞争力。它们特别适用于需要高可靠性和良好热稳定性的重要应用场合。因此,我强烈推荐这款产品给需要高性能电容器的工程师和技术采购人员。

35TLV220M8X10.5参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 360mA@ 120Hz,600mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

35TLV220M8X10.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35TLV220M8X10.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35TLV220M8X10.5 35TLV220M8X10.5数据手册

35TLV220M8X10.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3228 ¥ 2.7014
1000+ $ 0.2979 ¥ 2.493
1500+ $ 0.2853 ¥ 2.3879
2500+ $ 0.2713 ¥ 2.2707
3500+ $ 0.2631 ¥ 2.2017
5000+ $ 0.2551 ¥ 2.1351
12500+ $ 0.2379 ¥ 1.9906
25000+ $ 0.2273 ¥ 1.9026
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1350.7
