450MXG470MEFCSN30X50

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 470μF 450V ±20% 3000h@ 105°C 2.14A@ 120Hz,2.996A@ 10 kHz 卡入式安装,按扣安装,通孔安装 30mm*50mm*52mm
供应商型号: 450MXG470MEFCSN30X50
供应商: 国内现货
标准整包数: 200

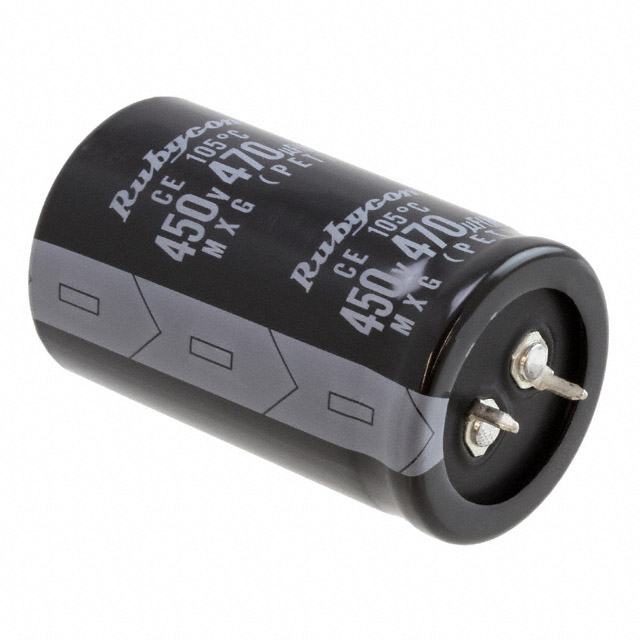

RUBYCON 铝电解电容 450MXG470MEFCSN30X50

450MXG470MEFCSN30X50概述


    产品简介


    产品类型及主要功能
    本文介绍的是snap-in铝电解电容器。这种电容器是铝电解电容器的一种特殊形式,具有较大的容量和稳定的工作性能,广泛应用于各种电力电子系统、工业自动化设备、消费电子产品等领域。它们的特点在于能够在有限的空间内提供较大的电容量,适用于需要高电容量但空间有限的应用场合。
    应用领域
    这类电容器特别适合用于以下几个领域:
    - 电力电子系统:滤波、储能等。
    - 工业自动化设备:电源管理、驱动电路等。
    - 消费电子产品:电视、音响系统、游戏机等。
    - 医疗设备:电源供应、信号处理等。

    技术参数


    基本参数
    - 容值变化范围:初始值的±20%。
    - 耗散因数:不超过指定值的200%。
    - 漏电流:不超过规定的最大值。
    - 工作温度范围:-40°C 至 +105°C。
    - 额定电压范围:315Vdc 至 500Vdc。
    - 额定电压系列:根据不同的额定电压(105Vdc 至 500Vdc)有不同的电容值和容差选项。
    - 耐久性测试:105°C 下,施加额定电压和额定纹波电流,持续3000小时,电容器需满足特定要求。
    - 低温度稳定性:-25°C 下,阻抗比(MAX)为1.15;-40°C 下,阻抗比(MAX)为1.25。
    性能参数
    - 等效串联电阻(ESR):具体数值根据不同的电容值和额定电压而有所不同。
    - 纹波电流:最大纹波电流为几安培(具体数值根据不同的电容值和额定电压而有所变化),以120Hz频率工作时的均方根值。
    电气特性
    - 泄露电流:按照公式 I = 3CV,在施加额定电压后5分钟,泄露电流不超过指定值。
    - 端子代码:不同型号有不同的端子代码,如EFC、PET、L、J`等。

    产品特点和优势


    - 大容量:能够提供高达68000μF的电容值。
    - 高可靠性:通过了严格的寿命测试(105°C下,3000小时),确保长期稳定运行。
    - 宽温度范围:可以在-40°C至+105°C的极端环境下稳定工作。
    - 兼容多种电压等级:从315Vdc到500Vdc,能满足不同应用需求。
    - 高性能:优良的耗散因数和漏电流控制,保证了高效的能量转换和储存。

    应用案例和使用建议


    应用案例
    这类电容器在许多不同的应用场景中被广泛应用。例如:
    - 开关电源设计:由于其能够提供较高的电容值和较好的频率响应特性,非常适合用于开关电源的设计中,从而提高系统的整体效率。
    - 汽车电子系统:这些电容器由于其良好的稳定性和宽温度范围,常被用于汽车电子系统中,如引擎管理系统、ABS系统等。
    - 可再生能源系统:在太阳能逆变器或风力发电系统中,此类电容器用于储能和滤波,提高系统的稳定性和可靠性。
    使用建议
    - 在高温环境中使用时,要特别注意散热,避免因过热导致电容器失效。
    - 在选择合适的电容器时,应考虑到实际应用中的电压和电流需求,选择合适的电容值和额定电压等级。
    - 安装时,要遵循正确的接线方式,避免反向接线和短路。

    兼容性和支持


    - 兼容性:这些电容器与大多数常见的电路板和连接器兼容,适用于广泛的电子系统和设备。
    - 支持和维护:制造商通常会提供详细的技术文档和支持服务,包括产品规格、安装指南、常见问题解答等。如有任何疑问或技术支持需求,可以联系制造商的客户服务部门获取帮助。

    常见问题与解决方案


    - 问题:电容器在高温环境下工作时出现故障。
    - 解决方案:检查散热装置是否有效,考虑使用额外的散热措施。
    - 问题:电容器在电路中表现不稳定。
    - 解决方案:检查是否选择了合适的电容值和额定电压,确保正确安装并连接到电路中。
    - 问题:电容器的泄露电流较大。
    - 解决方案:更换为更适合当前电路需求的新电容器,并仔细检查接线是否正确。

    总结和推荐


    总体而言,这款snap-in铝电解电容器凭借其大容量、高可靠性和宽温度范围等特性,成为了电力电子系统、工业自动化设备、消费电子产品等多个领域的理想选择。如果你正在寻找一种能在苛刻条件下稳定工作的电容器,它绝对是一个值得考虑的优质选择。无论是从产品性能还是使用便利性来看,这些电容器都能提供卓越的用户体验。因此,我们强烈推荐在适用的场景中选用这一款电容器。

450MXG470MEFCSN30X50参数

参数
电容值 470μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 2.14A@ 120Hz,2.996A@ 10 kHz
长*宽*高 30mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

450MXG470MEFCSN30X50厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450MXG470MEFCSN30X50数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450MXG470MEFCSN30X50 450MXG470MEFCSN30X50数据手册

450MXG470MEFCSN30X50封装设计

查看详情并下载
Symbol
Footprint
3D Model
