63PEV10M6.3X6.1

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 10μF 63V ±20% 120mΩ 10000h@ 105°C 1A@ 100kHz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: CSJ-ST50754219
供应商: 海外现货
标准整包数: 1

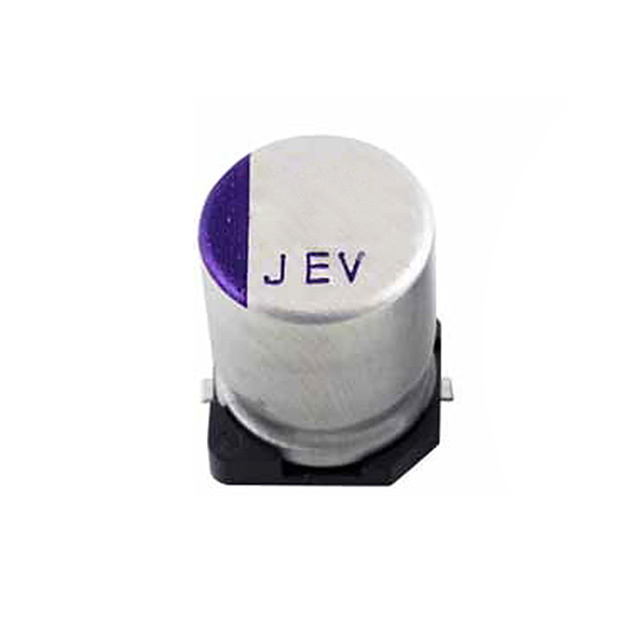

RUBYCON 铝电解电容 63PEV10M6.3X6.1

63PEV10M6.3X6.1概述

    导电性高分子铝固体电解电容器(混合型)PEV

    产品简介


    导电性高分子铝固体电解电容器(混合型)PEV是一种先进的电子元件,专门用于各种高要求的电路设计中。此类电容器采用混合型结构,结合了导电性高分子材料和铝电解电容器的优点,能够在广泛的频率和温度范围内提供稳定的电容值。主要应用于汽车电子、通信设备、工业控制、电源管理等领域。

    技术参数


    以下是PEV系列的主要技术规格:
    - 类别温度范围:-55°C至+105°C
    - 额定电压范围:25Vdc至80Vdc
    - 电容容差:±20%(20°C, 120Hz)
    - 泄露电流:I = 0.01CV 或 3μA 中的较大值(施加额定电压2分钟后)
    - 损耗角正切(tanδ):25Vdc时为0.14;35Vdc时为0.12;50Vdc时为0.10;63Vdc时为0.08;80Vdc时为0.08
    - 使用寿命:105°C下10000小时
    - 耐久性:85°C, 85%RH环境中2000小时后,符合以下标准:电容变化率在初始值±30%内,损耗角正切不大于200%的标称值,等效串联电阻不大于200%的标称值,泄露电流不超过标称值
    - 低温度稳定性:阻抗比率Z(-55°C)/Z(+20°C) ≤ 2.0(100kHz),Z(-25°C)/Z(+20°C) ≤ 1.5
    - 额定纹波电流:20°C, 100kHz;-40°C, 10kHz时不同型号不同

    产品特点和优势


    - 高性能:PEV系列电容器采用混合型设计,具有出色的性能表现,在广泛的工作条件下仍能保持稳定。
    - 高可靠性:通过AEC-Q200认证,确保了在极端环境下的可靠运行。
    - 宽温范围:可在-55°C至+105°C的温度范围内工作,适合各种恶劣环境。
    - 低损耗:具备极低的损耗角正切,从而减少能量损失,提高系统效率。

    应用案例和使用建议


    在汽车电子系统中,PEV系列电容器可用于滤波和稳压电路。例如,在发动机管理系统中,为了提高信号处理的精度,可以选用电容值较大的PEV电容器来减少电路噪声。
    在使用PEV电容器时,应注意以下几点:
    - 选择合适的额定电压和电容值,确保满足具体应用需求。
    - 确保安装时电容器与电路板之间无应力,避免因机械应力导致性能下降。
    - 在高湿度环境中使用时,注意定期检查泄露电流,确保符合规范。

    兼容性和支持


    PEV系列电容器适用于大多数主流电子电路板设计,并且与多种接口标准兼容。制造商提供了详细的技术支持文档和客户服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:泄露电流超出预期值。
    - 解决办法:检查电容器是否过热,确保散热良好;确认安装位置没有受潮。

    - 问题2:电容值偏离规定范围。
    - 解决办法:核实安装条件和环境参数是否符合规定;重新校准测试设备。

    总结和推荐


    综上所述,PEV系列导电性高分子铝固体电解电容器凭借其卓越的性能和广泛的应用范围,成为市场上的一款优秀产品。推荐在汽车电子、通信设备、工业控制等领域中使用,能够显著提升系统的稳定性和可靠性。

63PEV10M6.3X6.1参数

参数
电容值 10μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 120mΩ
工作寿命 10000h@ 105°C
纹波电流 1A@ 100kHz
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

63PEV10M6.3X6.1厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63PEV10M6.3X6.1数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63PEV10M6.3X6.1 63PEV10M6.3X6.1数据手册

63PEV10M6.3X6.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
