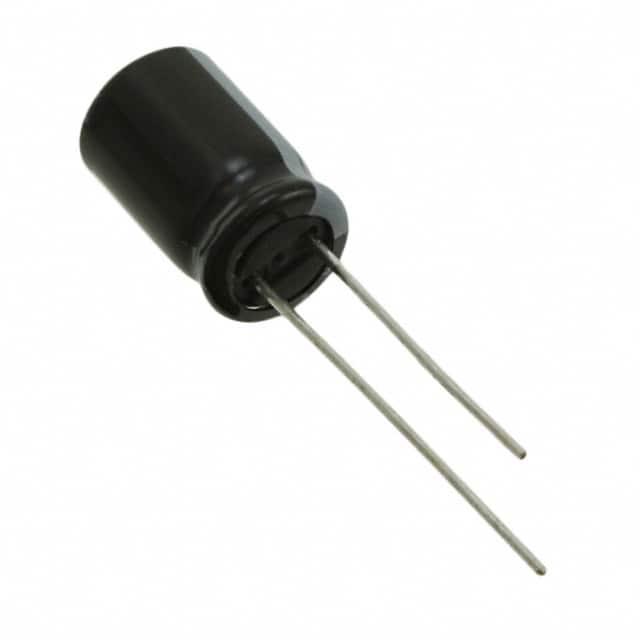

50YXG100MEFCT78X11.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 50V ±20% 4000h@ 105°C 277.5mA@ 120Hz,555mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: AV-A-YRU50YXG100MT78X!A
供应商: Avnet
标准整包数: 1000
RUBYCON 铝电解电容 50YXG100MEFCT78X11.5

50YXG100MEFCT78X11.5概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS YXG

    1. 产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS YXG 系列是一种广泛应用于各类电子设备中的电容器。这类电容器以铝作为电极材料,具有高容量和良好的稳定性,适用于电源滤波、信号耦合和直流隔断等多种应用场景。

    2. 技术参数


    以下是关于YXG系列电容器的关键技术参数:
    - 额定电压范围:6.3 Vdc 至 100 Vdc。
    - 温度范围:-40°C 至 +105°C。
    - 容差:±20%(20°C,120 Hz)。
    - 漏电流:最大值为0.01CV 或 3 μA,以较大者为准(在施加额定电压后2分钟)。
    - 损耗因子:最大值在不同额定电压下的范围为0.08至0.19(120 Hz)。
    - 使用寿命:在105°C环境下可达3000至6000小时。
    - 阻抗比:在-40°C时阻抗与20°C相比不大于3倍。
    - 频率系数:在120 Hz至100 kHz之间变化,范围为0.50至1.00。

    3. 产品特点和优势


    YXG系列电容器具有以下显著特点和优势:
    - 高稳定性:即使在极端温度下也能保持稳定的性能。
    - 长寿命:在高温环境下能够达到较长的使用寿命。
    - 广泛的适用性:适用于各种不同应用场景,如电源滤波和信号耦合。
    - 低损耗因子:确保在高频应用中的高效能表现。

    4. 应用案例和使用建议


    YXG系列电容器在多个领域得到广泛应用,例如:
    - 电源系统:用于滤除纹波和稳定输出电压。
    - 通讯设备:用于信号耦合和去耦。
    - 消费电子:用于改善电路的整体性能和稳定性。
    使用建议:
    - 在选择合适的电容器时,需根据具体的应用需求考虑其额定电压和容差。
    - 在高频应用中,应优先选择具有较低损耗因子的产品。
    - 为延长电容器的使用寿命,尽量避免长期在高温环境下运行。

    5. 兼容性和支持


    - 兼容性:YXG系列电容器与其他标准电子元器件具有良好的兼容性,易于集成到现有系统中。
    - 支持:制造商提供全面的技术支持和维护服务,确保客户能够充分利用产品的性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查安装是否正确,确保引脚接触良好;检查工作环境温度是否过高。 |
    | 容量变化异常 | 检查是否过载或工作环境超出额定温度范围。 |

    7. 总结和推荐


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS YXG 系列凭借其出色的稳定性和可靠性,在众多应用场景中表现出色。推荐在需要高性能、高稳定性的应用场景中使用该系列产品。如果您正在寻找一款性能优良且稳定可靠的电容器,YXG系列将是您的理想选择。

50YXG100MEFCT78X11.5参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 4000h@ 105°C
纹波电流 277.5mA@ 120Hz,555mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

50YXG100MEFCT78X11.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

50YXG100MEFCT78X11.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 50YXG100MEFCT78X11.5 50YXG100MEFCT78X11.5数据手册

50YXG100MEFCT78X11.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1251 ¥ 1.107
6000+ $ 0.124 ¥ 1.0974
库存: 16000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 2214
