63PZE33M8X9

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 33μF 63V ±20% 40mΩ 10000h@ 105°C 1.7A@ 100kHz,85mA@ 120Hz 通孔安装 11mm(高度)
供应商型号: CSJ-ST50754237
供应商: 海外现货
标准整包数: 1

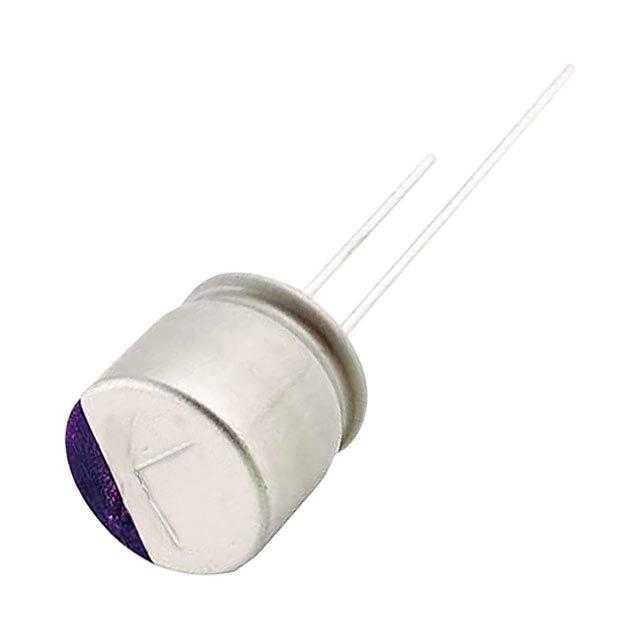

RUBYCON 铝电解电容 63PZE33M8X9

63PZE33M8X9概述

    高导电性铝固体电解电容器(混合型)技术手册

    1. 产品简介


    导电性高分子铝固体电解电容器(混合型)(CONDUCTIVE POLYMER ALUMINUM SOLID ELECTROLYTIC CAPACITORS (HYBRID TYPE))是RUBYCON CORPORATION推出的一款高性能电容器。这类电容器具有出色的稳定性和可靠性,广泛应用于汽车、工业设备、通信设备等多个领域。它通过独特的导电聚合物材料提高了电容器的性能,适用于高电压和高温的工作环境。

    2. 技术参数


    - 工作温度范围:-55°C 至 +105°C
    - 额定电压范围:25Vdc 至 80Vdc
    - 静电容量允许误差:±20%(20°C, 120Hz)
    - 泄漏电流:I = max{0.01CV 或 3μA}(施加额定电压后2分钟)
    - 损耗角正切(tanδ):最大值为0.14(25Vdc),0.12(35Vdc),0.10(50Vdc),0.08(63Vdc,80Vdc)
    - 额定寿命:在105°C环境下持续施加额定电压10000小时后,满足下列规格:
    - 静电容量变化率:±30%
    - 损耗角正切:不超过指定值的200%
    - 等效串联电阻(ESR):不超过指定值的200%
    - 泄漏电流:不超过指定值
    - 低温特性:阻抗比(Z(-55°C)/Z(+20°C))≤2.0(100kHz)

    3. 产品特点和优势


    - 高稳定性:能够在极端温度条件下保持稳定的性能。
    - 长寿命:经过105°C 10000小时测试,确保电容器的长期可靠运行。
    - 低ESR:由于采用导电聚合物材料,ESR显著降低,提高效率。
    - AEC-Q200认证:适用于汽车电子领域的高要求应用。
    - 优异的温度适应性:能够应对高温高湿度环境的苛刻要求。

    4. 应用案例和使用建议


    这些电容器广泛应用于车载电子系统、电源管理和LED照明等领域。具体使用时应注意以下几点:
    - 环境选择:根据实际工作环境选择合适的额定电压和温度范围。
    - 电容选型:根据负载条件和电源要求选择适当的静电容量。
    - 连接方式:推荐使用焊接方式连接,以确保稳定可靠的连接效果。

    5. 兼容性和支持


    该产品具有良好的兼容性,可以与其他标准电路板组件兼容。制造商提供全面的技术支持,包括设计指导和故障排除服务。对于需要进一步了解的客户,可以通过官方网站或技术支持热线获取更多信息。

    6. 常见问题与解决方案


    - 问题:泄露电流过大
    - 解决方案:检查电容器的工作环境温度是否超过规定范围,适当降低温度。
    - 问题:静电容量不准确
    - 解决方案:重新检查电容器的型号和额定值,确保与应用需求相符。
    - 问题:ESR过高
    - 解决方案:确认电容器的工作频率是否超出推荐范围,调整应用频率。

    7. 总结和推荐


    这款导电性高分子铝固体电解电容器(混合型)以其卓越的性能和可靠性成为许多高端应用的理想选择。尤其适合汽车电子、工业控制和通信设备等高要求的应用场景。鉴于其广泛的应用范围和强大的技术支持,强烈推荐使用此款产品。

63PZE33M8X9参数

参数
电容值 33μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 40mΩ
工作寿命 10000h@ 105°C
纹波电流 1.7A@ 100kHz,85mA@ 120Hz
长*宽*高 11mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

63PZE33M8X9厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63PZE33M8X9数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63PZE33M8X9 63PZE33M8X9数据手册

63PZE33M8X9封装设计

查看详情并下载
Symbol
Footprint
3D Model
