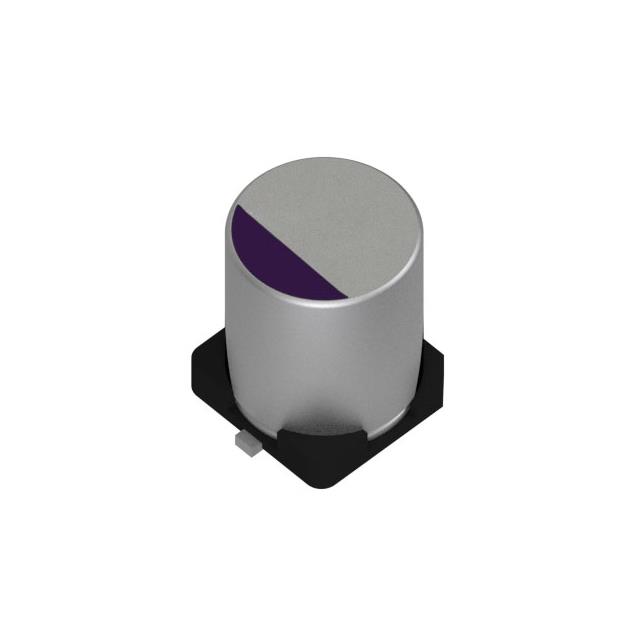

50PHV100M10x10.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 50V ±20% 28mΩ 4000h@ 135°C 145mA@ 100Hz,2.9A@ 100 kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 50PHV100M10X10.5
供应商: 国内现货
标准整包数: 500
RUBYCON 铝电解电容 50PHV100M10x10.5

50PHV100M10x10.5概述

    高导电性聚合物铝固体电解电容器 (PHV/PZH系列)

    产品简介


    高导电性聚合物铝固体电解电容器(PHV/PZH系列)是一种高性能电子元件,适用于广泛的工业和消费电子产品中。该电容器采用独特的混合型设计,具有高导电性聚合物材料作为阴极,并结合了传统铝固体电解质的优点。这类电容器广泛应用于电源管理、汽车电子、工业自动化以及便携式电子设备中,是替代传统电解电容器的理想选择。

    技术参数


    - 温度范围:-55°C 至 +135°C
    - 额定电压范围:25Vdc 至 63Vdc
    - 静电容量允许偏差:±20%(20°C,120Hz)
    - 泄露电流:I = 0.01CV 或 3μA 的较大值以下(定额电压施加后2分钟内)
    - 耐久性:125°C 或 135°C 中连续施加定额电压 4000 小时(对于直径为6.3mm的产品为2000小时)
    - 高温高湿负荷:在85°C、85%相对湿度中,施加定额电压2000小时
    - 过温度耐受性:在150°C中连续施加定额电压300小时(直径为6.3mm的产品为150小时)

    产品特点和优势


    - 高性能:高导电性聚合物铝固体电解质提供了优异的导电性,减少了等效串联电阻(ESR),从而提高能量密度和效率。
    - 可靠性:能够在广泛的温度范围内稳定运行,同时具备良好的耐热和耐湿性能。
    - 小型化:采用先进的封装技术,使其在相同体积内能够提供更高的静电容量,非常适合空间受限的应用场合。

    应用案例和使用建议


    PHV/PZH系列电容器常用于电源转换器、直流滤波器和交流耦合电路中。为了确保最佳性能,在高频率应用中应考虑减少寄生效应,通过合理布线减少杂散电感,以降低高频下的损耗。对于需要长时间在极端环境下工作的应用,推荐定期进行老化测试,以确保长期稳定性。

    兼容性和支持


    该产品符合AEC-Q200标准,并满足RoHS环保要求,可与其他行业标准组件良好兼容。制造商提供了详细的技术支持和售后服务,确保客户能够充分利用这些电容器的优势。

    常见问题与解决方案


    1. 泄露电流过高:检查安装电路是否存在短路或接触不良的情况,确保正确的电压和温度条件。
    2. 容量漂移:长期工作在高温或高湿度环境下可能导致容量变化。建议定期进行老化测试并更换老化部件。
    3. 纹波电流承受能力不足:在高频应用中,超过电容器的最大承受纹波电流可能导致寿命缩短。请依据具体应用场景选择合适的电容器。

    总结和推荐


    总体而言,PHV/PZH系列高导电性聚合物铝固体电解电容器是一款性能卓越、可靠性高的电子元件,特别适合需要高导电性、高温耐受能力和长时间稳定性的应用场合。它在电源管理和自动化控制等领域有着广泛的应用前景。我们强烈推荐在类似需求的应用中选用该产品。

50PHV100M10x10.5参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 28mΩ
工作寿命 4000h@ 135°C
纹波电流 145mA@ 100Hz,2.9A@ 100 kHz
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

50PHV100M10x10.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

50PHV100M10x10.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 50PHV100M10x10.5 50PHV100M10x10.5数据手册

50PHV100M10x10.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
