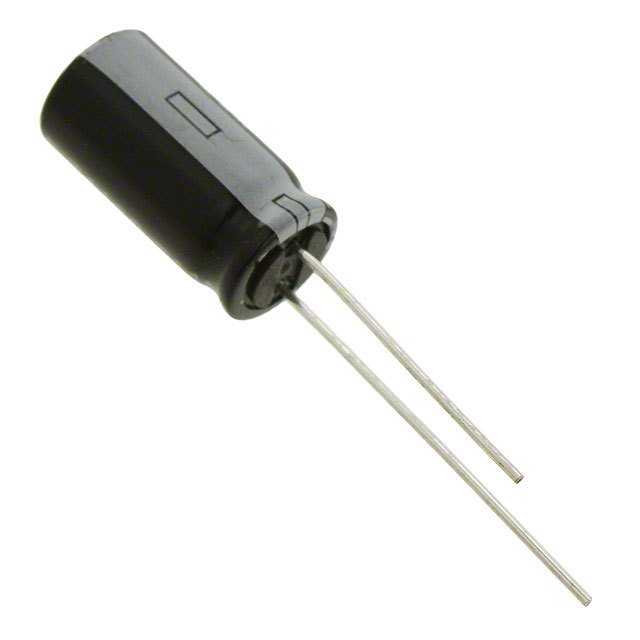

100ZLH47MEFC8X16

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 47μF 100V ±20% 8000h@ 105°C 292.5mA@ 120Hz,585mA@ 100kHz 通孔安装 17.5mm(高度)
供应商型号: 100ZLH47MEFC8X16
供应商: 云汉优选
标准整包数: 200
RUBYCON 铝电解电容 100ZLH47MEFC8X16

100ZLH47MEFC8X16概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH

    产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列产品是一种专为高要求应用设计的铝电解电容器。这种电容器具有小型化、长寿命和低阻抗的特点,适用于广泛的工业和消费电子产品。它们的主要功能是在电路中储存和释放电能,广泛应用于电源管理、通信设备、汽车电子、家电控制板等多个领域。

    技术参数


    以下为ZLH系列电容器的技术参数:
    - 额定电压范围:6.3Vdc 至 100Vdc
    - 电容值范围:8.2μF 至 8200μF
    - 耐温范围:-40℃ 至 +105℃
    - 漏电流:I = 0.01CV 或 3μA(取较大者),其中 I 为漏电流(μA),C 为电容量(μF),V 为额定电压(Vdc)
    - 损耗角正切(tanδ):最大 0.22(20℃,120Hz)
    - 阻抗:最大 0.22Ω(20℃,100kHz)
    - 纹波电流:具体数值详见下表
    - 使用寿命:在 105℃ 条件下可达 6000 至 10000 小时
    | 额定电压 (Vdc) | 电容值 (μF) | 尺寸 (φD×L mm) | 额定纹波电流 (mA r.m.s./105℃, 100kHz) | 20℃, 100kHz 阻抗 (Ω MAX) |

    | 6.3 | 10 | 5×11 | 345 | 0.22 |
    | 6.3 | 100 | 6.3×11 | 540 | 0.094 |
    | 10 | 100 | 8×11.5 | 945 | 0.056 |
    | 16 | 100 | 8×16 | 1250 | 0.045 |
    | 25 | 100 | 10×12.5 | 1330 | 0.039 |
    | 35 | 100 | 8×20 | 1500 | 0.029 |
    | 50 | 100 | 10×16 | 1760 | 0.028 |
    | 63 | 100 | 10×20 | 1960 | 0.020 |
    | 80 | 100 | 10×23 | 2250 | 0.018 |
    | 100 | 100 | 12.5×20 | 2480 | 0.017 |

    产品特点和优势


    ZLH系列电容器具备以下独特功能和优势:
    - 小型化:能够在有限的空间内提供更高的电容值,满足紧凑型设计需求。
    - 长寿命:105℃ 下使用寿命长达6000至10000小时,确保长期稳定运行。
    - 低阻抗:低阻抗设计有助于提高电路效率和稳定性。
    - 高可靠性:耐高温和高压特性使其在恶劣环境下也能保持良好的性能。

    应用案例和使用建议


    ZLH系列电容器常用于以下应用场景:
    - 电源管理:作为滤波电容,减少电压波动。
    - 通信设备:作为储能电容,提高信号传输的稳定性。
    - 汽车电子:用于引擎管理系统和车身控制模块,提供可靠的电源支持。
    - 家电控制板:作为储能装置,确保设备正常启动和运行。
    使用建议:
    - 在高温环境中使用时,应注意散热措施,避免电容器因过热而损坏。
    - 在高纹波电流条件下使用时,建议选择高耐纹波电流型号以保证稳定性和寿命。

    兼容性和支持


    ZLH系列电容器与多种电子设备和系统兼容,适用范围广泛。制造商提供全面的技术支持和售后服务,包括产品选型指导、安装调试服务及售后维护支持。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题一:电容器过热。
    - 解决方案:检查散热条件,增加散热片或使用散热风扇。
    - 问题二:电容器失效。
    - 解决方案:检查连接线路是否正确,确保电压不超过额定值。
    - 问题三:电容器漏电流过大。
    - 解决方案:更换更高品质的电容器,或者检查是否符合使用环境温度要求。

    总结和推荐


    综上所述,ZLH系列电容器凭借其小型化、长寿命和低阻抗等特点,在众多应用场合中表现出色。其稳定的性能和高可靠性使其成为电子工程师的理想选择。因此,我们强烈推荐ZLH系列电容器在各类高性能电子设备中使用。

100ZLH47MEFC8X16参数

参数
电容值 47μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 292.5mA@ 120Hz,585mA@ 100kHz
长*宽*高 17.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

100ZLH47MEFC8X16厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

100ZLH47MEFC8X16数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 100ZLH47MEFC8X16 100ZLH47MEFC8X16数据手册

100ZLH47MEFC8X16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4002
20000+ ¥ 0.3882
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 800.4
