400BXF27MGA12.5X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 27μF 400V ±20% 10000h@ 105°C 340mA@ 120Hz,850mA@ 100kHz 通孔安装 22mm(高度)
供应商型号:
供应商:
标准整包数: 0

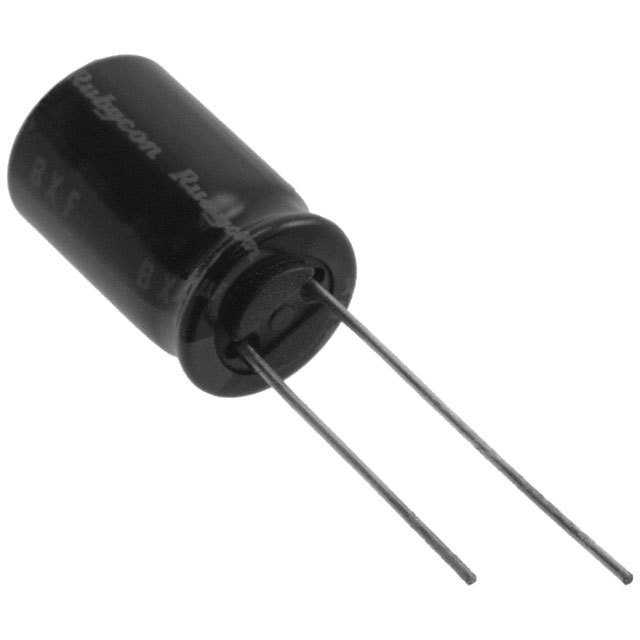

RUBYCON 铝电解电容 400BXF27MGA12.5X20

400BXF27MGA12.5X20概述

    # BXF 系列铝电解电容器技术手册

    1. 产品简介


    基本介绍
    BXF系列是多款适用于高频电路和电源转换的铝电解电容器。它具有广泛的额定电压范围和多种电容值,主要应用于开关电源、变频器、通信设备等领域。该系列产品采用高品质材料制造,具备出色的稳定性和长寿命,能有效提升电路的可靠性和性能。
    主要功能
    - 低阻抗设计,可减少电路中的损耗;
    - 高温稳定性优异,能够在-25°C至+105°C的工作温度范围内稳定工作;
    - 超低漏电流,减少能量损失;
    - 宽范围额定电压选择,适用于多种应用场景。

    2. 技术参数


    | 参数 | 规格 |

    | 温度范围 | -25°C 至 +105°C |
    | 额定电压范围 | 160Vdc 至 450Vdc |
    | 电容值 | 10μF 至 220μF |
    | 电容容差 | ±20% |
    | 泄漏电流(最大) | I = 0.04CV + 100μA |
    | 损耗因子(最大) | tanδ ≤ 0.15 |
    | 等效串联电阻(ESR) | -25°C时 Z / 20°C时 Z ≤ 3.3 |
    | 阻抗比(最大) | tanδ ≤ 0.15 (160Vdc) |
    | 寿命(高温) | 105°C 下 10000小时 |

    3. 产品特点和优势


    独特功能
    - 宽温域稳定性:BXF系列电容器能在极端温度条件下保持稳定的性能表现。
    - 超低漏电流:显著减少了电路中的能量损失,提高了系统效率。
    - 高耐久性:经过严格测试,可在长时间高压环境下正常工作。
    市场竞争力
    - BXF系列电容器凭借其优良的性能和稳定的表现,在多个行业中得到了广泛应用。它不仅具有出色的应用灵活性,而且能够显著提高系统的可靠性和性能。

    4. 应用案例和使用建议


    应用案例
    - 开关电源:由于BXF系列电容器具备出色的稳定性和低阻抗,非常适合用于各种开关电源的设计。
    - 变频器:该系列产品在高温和高湿度环境中表现出色,适合用于工业变频器的滤波环节。
    - 通信设备:在高频信号处理中,BXF系列电容器能够提供出色的性能,确保信号传输的质量。
    使用建议
    - 合理选型:根据具体应用要求选择合适的额定电压和电容值,确保电容器在安全工作区域内运行。
    - 安装注意:确保电容器正确安装,并留有足够的散热空间以防止过热。

    5. 兼容性和支持


    兼容性
    - BXF系列电容器具有良好的通用性,可与多种电子元器件和设备兼容,易于集成到现有系统中。
    - 该系列产品符合RoHS标准,环保且无害。
    厂商支持
    - 制造商提供了详尽的技术文档和专业的技术支持,帮助客户解决问题并优化设计。

    6. 常见问题与解决方案


    问题1
    如何确保BXF系列电容器的最佳性能?
    解决方案
    - 在安装前进行充分的检测,确认额定电压和电容值是否满足需求。
    - 安装时应遵循制造商的指南,确保电容器正确连接,并留有足够的散热空间。
    问题2
    电容器出现异常发热怎么办?
    解决方案
    - 检查电容器的接线和负载情况,确保工作条件在安全范围内。
    - 如果发热严重,建议更换电容器,并调整电路设计以减小电流和电压应力。

    7. 总结和推荐


    综合评估
    BXF系列铝电解电容器凭借其卓越的稳定性和高性能表现,为各种复杂的应用场景提供了可靠的解决方案。其广泛的工作温度范围、低漏电流和长寿命使得该系列产品在市场上具有很高的竞争力。
    推荐使用
    鉴于其优异的性能和稳定的表现,我们强烈推荐BXF系列电容器用于需要高性能和高可靠性的应用场合。无论是开关电源还是变频器,BXF系列电容器都是您的理想选择。

400BXF27MGA12.5X20参数

参数
电容值 27μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 340mA@ 120Hz,850mA@ 100kHz
长*宽*高 22mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

400BXF27MGA12.5X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

400BXF27MGA12.5X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 400BXF27MGA12.5X20 400BXF27MGA12.5X20数据手册

400BXF27MGA12.5X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
