546-4853

厂牌: RS
产品描述: RS PRO BNC连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG58线
供应商型号:
供应商:
标准整包数: 0
RS 同轴连接器(RF) - 适配器 546-4853

546-4853概述

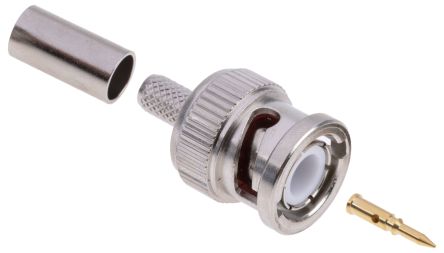

    电子元器件技术手册解析:RS Pro 直式50Ω电缆安装BNC连接器插头

    1. 产品简介


    RS Pro直式电缆安装BNC连接器插头是一种高质量的电子元器件,主要用于视频信号传输和测试设备。这款连接器插头采用镍镀层金属主体及金和铜接触材料,确保了产品的可靠性和耐用性。50欧姆阻抗设计使其广泛应用于各种专业场合,如通信、医疗设备及广播电视系统。

    2. 技术参数


    - 体位导向: 直式
    - 体镀层: 镍
    - 电缆类型: RG58
    - 接触材料: 黄铜
    - 接触镀层: 金
    - 性别: 男性(公)
    - 阻抗: 50欧姆
    - 安装方式: 电缆安装
    - 操作频率: 4GHz
    - 极性: 正常
    - 终止方法: 压接
    - 绝缘材料: 聚四氟乙烯(PTFE)
    - 工作温度范围: -20°C至+60°C
    - 标准认证: 符合RoHS标准
    - 电压等级: 工作电压500V

    3. 产品特点和优势


    - 镍镀层主体:提供良好的耐腐蚀性,保证长期稳定性。
    - 压接终止方法:快速、简便且可靠的安装方式。
    - 金和铜接触材料:提高信号传输的可靠性和效率。
    - 50欧姆阻抗设计:适用于高频信号传输,减少信号损耗。
    - 符合RoHS标准:绿色环保,满足国际环保要求。

    4. 应用案例和使用建议


    RS Pro直式电缆安装BNC连接器插头可以用于多种应用场景,例如:
    - 视频信号传输:适合高清视频设备,如摄像机、监视器等。
    - 测试仪器:作为测试设备的一部分,连接各种测量仪器。
    - 通信设备:连接电台、卫星通信等设备,保障信号传输质量。
    使用建议:
    - 在安装时请确保所有连接点紧固,避免信号传输中的干扰。
    - 使用环境温度应在规定范围内,防止过热影响性能。
    - 定期检查连接状态,保持良好的信号传输质量。

    5. 兼容性和支持


    该产品具有广泛的兼容性,能够与市场上常见的BNC连接器接口配合使用。厂商提供了全面的技术支持,包括安装指导、故障排查等服务。购买后还可以享受一定的售后保障,提升用户体验。

    6. 常见问题与解决方案


    - 问题一: 连接不稳定,信号时有时无。
    - 解决办法: 检查连接点是否松动,重新拧紧并确保所有接触面干净。
    - 问题二: 连接器损坏,无法正常工作。
    - 解决办法: 确认是否超出了工作温度范围,更换为合适的工作环境。如损坏严重,建议联系技术支持进行更换。

    7. 总结和推荐


    综上所述,RS Pro直式电缆安装BNC连接器插头是一款性能优异的电子元器件,尤其适合对信号传输要求较高的应用场合。它具备优秀的信号传输能力、稳定的工作性能及广泛的应用领域。对于追求高性价比、高质量产品的用户而言,这款连接器是不二之选。强烈推荐给需要此类元器件的专业人士和设备制造商。

546-4853参数

参数
紧固类型 -
中心触头镀层 -
类型 BNC连接器
阻抗 50Ω
防护等级 -
适配器类型 -
最大频率 -
安装方式 导线安装

546-4853厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

546-4853数据手册

厂牌 PDF简要描述 下载
RS 同轴连接器(RF) - 适配器 RS 546-4853 546-4853数据手册

546-4853封装设计

查看详情并下载
Symbol
Footprint
3D Model
