1132-4003

厂牌: AMPHENOL
产品描述: Snap-On,Threaded 18GHz 50Ω 咬接,螺纹 金 Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,贴片安装,通孔安装 19.33mm(长度)
供应商型号: 3648684
供应商: 海外现货
标准整包数: 1

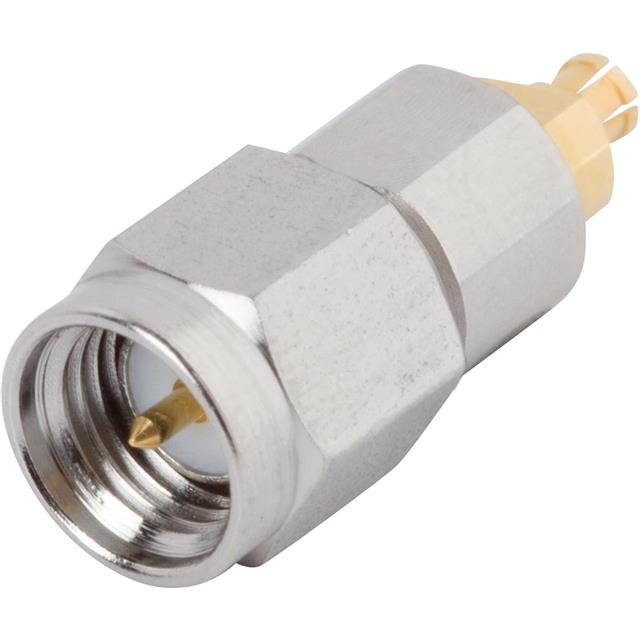

AMPHENOL 同轴连接器(RF) - 适配器 1132-4003

1132-4003概述


    产品简介


    DCN 37956 SMA至SMPM适配器
    DCN 37956是一种高精度的SMA母头到SMPM公头适配器,适用于各种高频电子设备和通信系统。其主要功能是实现不同标准连接器之间的信号传输,从而提高系统的灵活性和兼容性。该产品广泛应用于无线通信、雷达系统、测试设备及航空航天等领域。

    技术参数


    - 频率范围: 直流至18.0 GHz
    - 阻抗: 50 欧姆
    - 材料:
    - SMA主体和耦合螺母:不锈钢(AMS-5640)
    - SMPM主体、锁环和触点:铍铜(ASTM B196,UNS C17300, TD04)
    - 绝缘体:聚四氟乙烯(PTFE)(ASTM D1710,Type I,Grade 1,Class B)
    - 腰部:Kel-F(MIL-P-46036B,Type II)
    - 密封圈:硅橡胶(A-A-59588,Class 2B,Grade 50/60)
    - 尺寸:
    - 平面距:0.123英寸 (3.12 mm)
    - 0.250英寸 (6.35 mm)
    - 镀层:
    - SMA主体和耦合螺母:经钝化处理(AMS-2700)
    - SMPM主体和触点:金镀层(ASTM B488,Type II,Code C,Class 1.27),底镀镍(AMS-QQ-N-290,Class 1,最小0.00005英寸)

    产品特点和优势


    1. 高可靠性: 采用高品质材料,确保长期稳定性和高可靠性。
    2. 宽频带兼容: 频率范围覆盖直流至18.0 GHz,满足多种应用场景需求。
    3. 高效传输: 50欧姆阻抗设计,减少信号损耗,提高传输效率。
    4. 环境适应性强: 不锈钢和铍铜材料使其具备良好的耐腐蚀性和机械强度。
    5. 符合RoHS标准: 环保材料,满足国际环保要求。

    应用案例和使用建议


    应用场景:
    - 无线通信系统中的天线接口转换。
    - 雷达设备中的信号传输路径调整。
    - 测试设备中的标准化连接。
    使用建议:
    - 安装时应确保接触良好,避免信号干扰。
    - 使用前应检查各部件的完整性,确保无损坏。
    - 在恶劣环境中使用时,需注意防护措施以延长使用寿命。

    兼容性和支持


    兼容性:
    - 该适配器可与SMA和SMPM两种标准连接器兼容,适用于多种设备和系统。
    支持:
    - 由SV Microwave公司提供全面的技术支持和售后服务。
    - 用户可通过官方渠道获取产品手册、安装指南和技术文档。

    常见问题与解决方案


    1. 问题: 连接后信号质量下降
    - 解决办法: 检查连接是否紧固,确认接触面无污渍或损坏。
    2. 问题: 信号传输不稳定
    - 解决办法: 确认连接器与电缆匹配,确保传输链路无中断。
    3. 问题: 适配器过热
    - 解决办法: 检查工作环境温度是否超过规范要求,确保散热良好。

    总结和推荐



    总结

    :
    DCN 37956 SMA至SMPM适配器凭借其高可靠性、宽频带兼容性和高效的信号传输性能,在多种高频电子设备和通信系统中表现出色。其采用高品质材料和严格的制造工艺,确保了在复杂环境下的稳定运行。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要进行SMA与SMPM标准接口转换的应用场合中使用该适配器。其优良的品质和可靠的供应商支持,将为您的项目提供坚实的保障。

1132-4003参数

参数
最大频率 18GHz
紧固类型 咬接,螺纹
中心触头镀层
类型 Snap-On,Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
长*宽*高 19.33mm(长度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 袋装

1132-4003厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

1132-4003数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 适配器 AMPHENOL 1132-4003 1132-4003数据手册

1132-4003封装设计

查看详情并下载
Symbol
Footprint
3D Model
