02K108-S00S3

厂牌: ROSENBERGER
产品描述: Threaded 40GHz 50Ω 螺纹 金 Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,通孔安装
供应商型号: 2326401
供应商: 海外现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 适配器 02K108-S00S3

02K108-S00S3概述


    产品简介

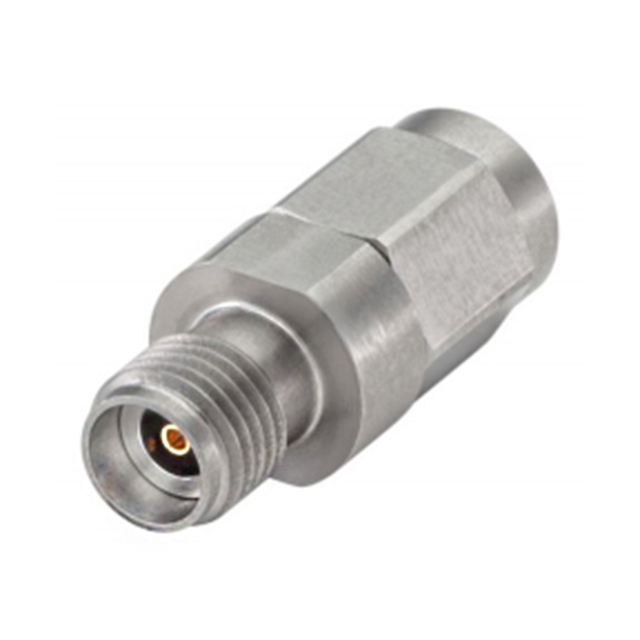

    产品名称: RPC-2.92 JACK – RPC-1.85 PLUG 02K108-S00S3
    产品类型: 高频适配器
    主要功能: 用于连接不同类型的高频接口(RPC-2.92 和 RPC-1.85),提供高可靠性、低损耗的信号传输。
    应用领域: 主要应用于通信、雷达系统、卫星通信等领域,适用于需要高性能射频连接的应用场合。

    技术参数


    | 参数 | 值 |

    | 接口标准 | RPC-2.92 (IEC 61169-35) |
    | 频率范围 | DC 至 40 GHz |
    | 阻抗 | 50 Ω |
    | 回波损耗 | ≥ 19 dB, DC 至 40 GHz |
    | 插入损耗 | ≤ 0.05 x dB |
    | 绝缘电阻 | ≥ 5 GΩ |
    | 测试电压 | 500 V rms |
    | 工作电压 | 150 V rms |
    | RF 泄漏 | ≥ 100 dB 至 1 GHz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 连接循环次数 | ≥ 500 |
    | 耦合扭矩 | RPC-2.92: 1.70 Nm |
    RPC-1.85: 1.65 Nm |
    | 推荐扭矩 | RPC-2.92: 0.80 Nm 至 1.10 Nm |
    RPC-1.85: 0.80 Nm 至 1.10 Nm |
    | 环境适应性 | 耐热冲击、耐腐蚀、抗振动、抗冲击 |

    产品特点和优势


    1. 多标准兼容: 支持多种高频接口标准,如 RPC-2.92、RPC-3.50、SMA 和 RPC-1.85、RPC-2.40,具有广泛的适用性。
    2. 高性能: 提供卓越的射频性能,回波损耗高、插入损耗低,确保信号传输质量。
    3. 坚固耐用: 材料选用铜铍合金、不锈钢,表面处理为镀金和钝化,能够承受多次连接而不降低性能。
    4. 环境适应性强: 能够在极端温度和恶劣环境中稳定工作,满足军事和工业级应用的需求。

    应用案例和使用建议


    应用案例:
    该高频适配器常用于雷达系统、通信基站和卫星地面站中,作为不同接口之间的桥梁,确保信号传输的稳定性和可靠性。
    使用建议:
    - 在安装过程中,建议严格按照推荐扭矩进行紧固,以保证良好的接触效果和长期稳定性。
    - 在高温或低温环境下使用时,需注意环境温度的变化对设备性能的影响,建议采取适当的保护措施。

    兼容性和支持


    该适配器与多种高频接口兼容,如 RPC-2.92、RPC-3.50、SMA 和 RPC-1.85、RPC-2.40,适用于多种不同的设备和系统。制造商提供了详细的技术支持文档,包括安装指南和维护手册,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后信号质量下降 | 检查连接部位是否紧密,必要时重新拧紧。 |
    | 使用过程中接触不良 | 确认接口是否清洁,使用专用清洁工具清理。 |
    | 长时间使用后接触电阻增大 | 更换新的适配器,以保持信号传输的稳定性。 |

    总结和推荐


    综上所述,RPC-2.92 JACK – RPC-1.85 PLUG 02K108-S00S3是一款性能优异、兼容性强的高频适配器,特别适合在通信、雷达系统和卫星通信等领域应用。其高阻抗、低插入损耗和优良的环境适应性使其成为业界同类产品中的佼佼者。对于追求高性能和高可靠性的用户来说,该产品是理想的选择。强烈推荐使用此适配器来提高系统的整体性能和可靠性。

02K108-S00S3参数

参数
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 40GHz
紧固类型 螺纹
中心触头镀层
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

02K108-S00S3厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

02K108-S00S3数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 适配器 ROSENBERGER 02K108-S00S3 02K108-S00S3数据手册

02K108-S00S3封装设计

查看详情并下载
Symbol
Footprint
3D Model
