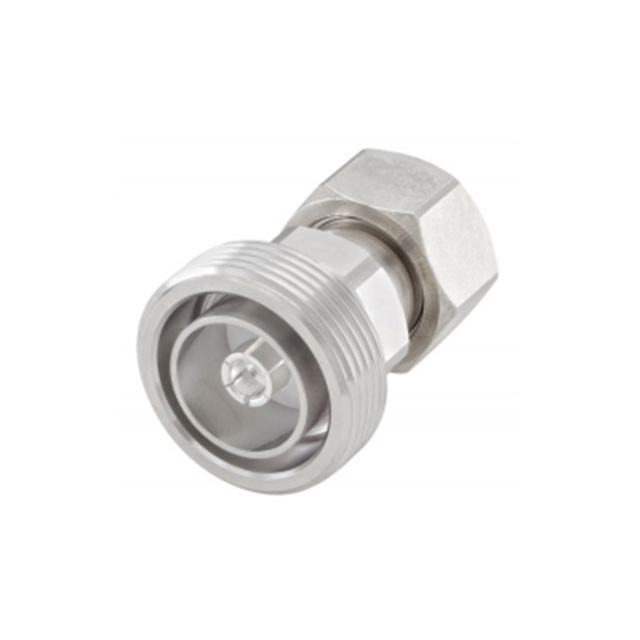

60K164-S00N1

厂牌: ROSENBERGER
产品描述: Rosenberger 同轴转接头, 7/16 到 4.3-10, 插座, 阻抗50Ω, 直向
供应商型号: 60K164-S00N1
供应商: 国内现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 适配器 60K164-S00N1

60K164-S00N1概述

    4.3-10 Adaptor 技术手册解析

    1. 产品简介


    4.3-10 Adaptor(型号:60K164-S00N1)是一种高性能射频连接器适配器,主要用于射频信号的传输。它采用4.3-10插头与7/16插孔的组合,符合IEC标准。这种适配器适用于需要高可靠性和高性能的应用场合,如通信设备、测试仪器及雷达系统等。

    2. 技术参数


    以下是4.3-10 Adaptor的关键技术参数:
    | 参数 | 规格 |

    | 阻抗 | 50 Ω |
    | 频率范围 | DC 至 8.3 GHz |
    | 回波损耗 | ≥ 36 dB (DC 至 4 GHz)
    ≥ 32 dB (4 GHz 至 6 GHz) |
    | 插入损耗 | ≤ 0.1 x f [GHz] dB |
    | 绝缘电阻 | ≥ 5 GΩ |
    | 中心接触电阻 | ≤ 1.0 mΩ (4.3-10侧)
    ≤ 0.4 mΩ (7/16侧) |
    | 外壳接触电阻 | ≤ 1.0 mΩ (4.3-10侧)
    ≤ 1.5 mΩ (7/16侧) |
    | 测试电压 | 2500 V rms |
    | 工作电压 | 500 V rms |
    | 射频泄漏 | ≥ 120 dB (DC 至 6 GHz) |
    | 功率处理能力(在90°C,海拔3000米) | 500 W (2.0 GHz) |
    | 互调失真(三阶) | ≥ 160 dBc (2 x 46 dBm)
    ≥ 166 dBc (2 x 43 dBm) |

    3. 产品特点和优势


    - 高频性能:该适配器的工作频率范围为DC至8.3GHz,适合各种高频应用。
    - 低插入损耗:插入损耗小于0.1 x f [GHz] dB,保证了信号的完整性。
    - 高可靠性:可承受至少100次的重复插拔,且使用寿命长。
    - 环境适应性:工作温度范围为-55°C至+90°C,且具有优秀的防尘防水性能(IP68等级)。
    - ROHS合规:无有害物质,符合环保要求。

    4. 应用案例和使用建议


    - 通信设备:在移动通信基站、卫星通信系统中用于信号传输。
    - 测试仪器:在实验室测试环境中用于连接不同标准的射频设备。
    - 雷达系统:在雷达天线系统中提供稳定可靠的射频信号连接。
    使用建议:
    - 在高温和低温环境下使用时,确保适配器的温度范围符合要求。
    - 定期检查和维护,以确保良好的接触性能和信号传输质量。

    5. 兼容性和支持


    - 适配器兼容4.3-10标准的插头和7/16标准的插孔,可广泛应用于各种射频设备。
    - 制造商提供技术支持和服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    - 问题1:接头松动导致信号质量下降。
    - 解决方案:重新拧紧接头至推荐扭矩(4.3-10侧为5Nm,7/16侧为25-30Nm)。
    - 问题2:接触电阻过高。
    - 解决方案:清洁插头和插孔,确保无污垢和氧化物。

    7. 总结和推荐


    4.3-10 Adaptor是一款高性能、高可靠性的射频连接器适配器,适用于多种高频应用场合。其优异的电气特性和坚固的机械结构使其在市场上具有很强的竞争力。推荐用于需要高精度信号传输的系统,特别是在严苛环境条件下。

60K164-S00N1参数

参数
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 8.3GHz
紧固类型 螺纹
中心触头镀层
长*宽*高 39.7mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

60K164-S00N1厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

60K164-S00N1数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 适配器 ROSENBERGER 60K164-S00N1 60K164-S00N1数据手册

60K164-S00N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 337.6908
20+ ¥ 327.5554
库存: 150
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 3376.9
