1138-4001

厂牌: AMPHENOL
产品描述: Snap-On 50Ω 咬接 金 Jack至Jack,插座至插座 导线安装,支架安装,自由悬挂,通孔安装
供应商型号: H-1138-4001
供应商: Heilind
标准整包数: 1

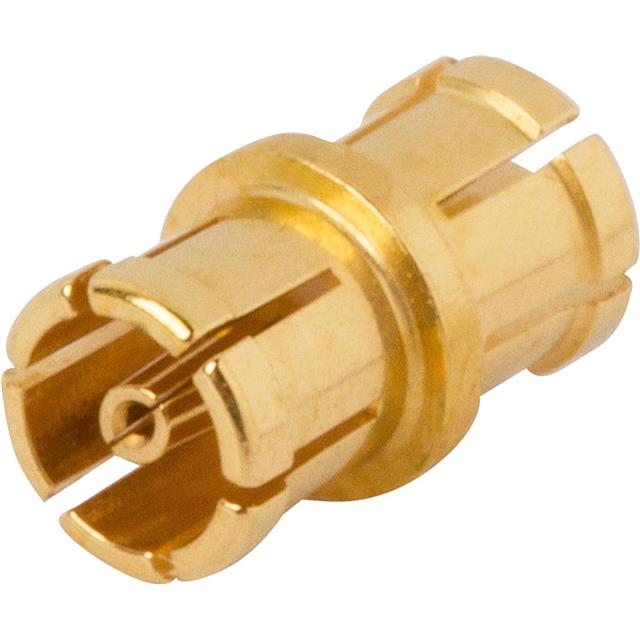

AMPHENOL 同轴连接器(RF) - 适配器 1138-4001

1138-4001概述


    产品简介


    本产品是一款型号为ADAPTOR SMPS的同轴适配器,主要用于DC到40GHz频率范围内的高性能射频连接。该适配器适用于各种射频通信设备,如无线基站、雷达系统、测试仪器及实验室设备。其独特的设计使其成为高频应用的理想选择。

    技术参数


    - 阻抗: 50欧姆
    - 驻波比(VSWR):
    - DC到40GHz范围内:典型值为1.15:1
    - 40GHz到65GHz范围内:典型值为1.25:1
    - 插入损耗: \(0.12 \times \sqrt{F}\)(其中\(F\)以GHz为单位)
    - 耐电压: 250VRMS
    - 工作温度范围: -55°C 到 +165°C
    - 插入力:
    - 在完全凹陷时:典型值为3.5磅
    - 在光滑套管时:典型值为1.6磅
    - 拔出力:
    - 在完全凹陷时:典型值为2.0磅
    - 在光滑套管时:典型值为0.5磅

    产品特点和优势


    ADAPTOR SMPS以其卓越的电气性能和广泛的温度适应能力脱颖而出。它的设计确保了即使在极端环境下也能保持稳定可靠的连接。另外,其紧凑的设计也使得它易于集成到各种设备中,非常适合对空间有严格要求的应用场景。这些特性使它在市场上具备了强大的竞争力。

    应用案例和使用建议


    应用案例
    1. 无线通信基站: ADAPTOR SMPS可作为信号传输的关键部件,用于连接不同频段的射频模块,确保信号传输的质量。
    2. 实验室测试设备: 它也可应用于实验室环境中,用于精确测量高频率信号的各项参数。
    使用建议
    - 在使用过程中,应注意保证连接的清洁,避免灰尘或杂质进入接口影响信号质量。
    - 确保适配器的工作温度在其规定范围内,以维持其最佳性能。

    兼容性和支持


    - 该适配器设计符合国际标准,具有良好的互换性,能够与其他符合行业标准的电子元件无缝对接。
    - 厂商提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除指南。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查连接处是否干净,必要时清洁后再重新连接。
    2. 问题: 插入力过大。
    - 解决方案: 检查是否存在机械损坏或变形的情况,如有必要请更换新的适配器。
    3. 问题: 高温下性能下降。
    - 解决方案: 确保工作环境温度不超过制造商推荐的最大工作温度范围。

    总结和推荐


    综上所述,ADAPTOR SMPS凭借其出色的电气性能、广泛的温度适应能力和可靠的设计,在高频应用领域表现出色。它不仅适合于各种射频通信设备,还为用户提供了一个高度可靠且易于使用的解决方案。鉴于其诸多优势,强烈推荐在相关项目中采用此产品。

1138-4001参数

参数
紧固类型 咬接
中心触头镀层
类型 Snap-On
阻抗 50Ω
防护等级 -
适配器类型 Jack至Jack,插座至插座
最大频率 -
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

1138-4001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

1138-4001数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 适配器 AMPHENOL 1138-4001 1138-4001数据手册

1138-4001封装设计

查看详情并下载
Symbol
Footprint
3D Model
