ROTH ELEKTRONIK 原型开发工具 RE014-LF

RE014-LF概述

    RE014-LF 技术手册解析

    1. 产品简介

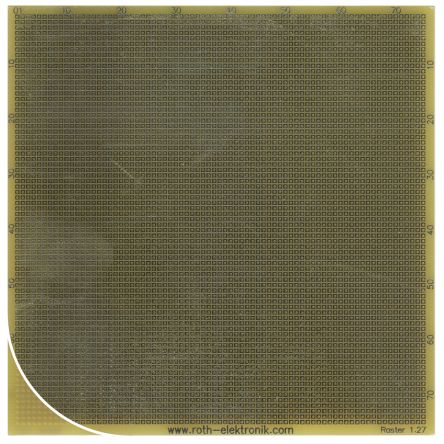

    RE014-LF 是由 Roth Elektronik GmbH 生产的一款SMD(Surface-Mount Device)实验室电路板。该产品主要用于电路开发和实验用途,提供了一个标准化的工作平台,适用于多种电路测试和原型设计。它具有环氧树脂玻璃纤维(FR4)基材,厚度为1.50毫米,单面铜层厚度为35微米,符合无铅焊接标准。此外,该电路板还具备光阻涂层,可以有效保护铜层免受外界环境影响。

    2. 技术参数


    | 参数 | 规格 |

    | 基材材料 | 环氧树脂玻璃纤维(FR4) |
    | 基材厚度 | 1.50 mm |
    | 铜层厚度 | 35 µm |
    | 焊接表面 | HAL (HASL) 无铅 |
    | 光阻涂层 | 绿色光阻涂层 |
    | 焊盘尺寸 | 1.00 x 1.00 mm |
    | 焊盘间距 | 1.27 mm |
    | 焊盘孔径 | 0.45 mm |
    | 尺寸 | 99.06 x 99.69 mm |

    3. 产品特点和优势


    - 耐用性强:采用高耐热性的FR4基材,适用于高温焊接工艺。
    - 无铅焊接:符合RoHS标准,绿色环保。
    - 高密度焊盘布局:提供了75个x 75个的1mm x 1mm焊盘,焊盘间距为1.27mm,适合高密度组件安装。
    - 便捷的操作:具有清晰的光阻涂层标识,方便进行精确的电路布线和调试。

    4. 应用案例和使用建议


    应用案例:RE014-LF 通常用于实验室环境中,用于快速开发和验证电路设计。其高密度焊盘布局非常适合进行复杂电路的初步测试。
    使用建议:
    - 在焊接过程中,确保使用适当的焊接温度和时间,以避免对基材造成损害。
    - 对于复杂的电路设计,建议先在软件上进行仿真,再转移到该电路板上进行实际测试。

    5. 兼容性和支持


    - 兼容性:RE014-LF 可以与市面上大多数标准SMD元器件兼容,特别是对于中小规模电路的开发。
    - 支持:Roth Elektronik GmbH 提供全面的技术支持和售后服务,包括技术咨询、故障诊断和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊现象 | 检查焊接温度和时间设置是否正确;检查焊盘是否有氧化现象 |
    | 电路功能不正常 | 确认所有元器件是否正确安装且焊接良好;使用万用表进行线路检测 |

    7. 总结和推荐


    RE014-LF 是一款专为实验室和研发机构设计的高性能SMD电路板。其坚固耐用的材质、无铅焊接工艺和高密度焊盘布局使其成为复杂电路测试的理想选择。对于需要进行电路开发和验证的专业人士,强烈推荐使用这款产品。如果您在使用过程中遇到任何问题,Roth Elektronik GmbH 的专业团队将为您提供及时有效的支持。

RE014-LF参数

参数
长*宽*高 99.69mm*99.06mm*1.5mm

RE014-LF厂商介绍

Roth Elektronik是一家德国公司,专注于研发和生产高品质的电子组件和系统。公司主营产品包括:

1. 电源管理:提供各种类型的电源模块,如AC/DC转换器、DC/DC转换器等,广泛应用于工业自动化、医疗设备等领域。

2. 信号处理:提供各类信号放大器、滤波器等,应用于传感器信号处理、通信系统等领域。

3. 显示技术:提供LED显示屏、LCD显示屏等,应用于工业控制、消费电子等领域。

4. 接口技术:提供各类接口模块,如RS232、RS485、以太网等,应用于数据通信、工业自动化等领域。

Roth Elektronik的优势在于:

1. 高品质:产品严格按照德国工业标准生产,质量可靠。

2. 定制化:可根据客户需求提供定制化产品和解决方案。

3. 技术支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。

4. 创新能力:持续研发新技术和产品,满足市场不断变化的需求。

RE014-LF数据手册

厂牌 PDF简要描述 下载
ROTH ELEKTRONIK 原型开发工具 ROTH ELEKTRONIK RE014-LF RE014-LF数据手册

RE014-LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
