RE941-S2

产品分类: 原型开发工具
厂牌: ROTH ELEKTRONIK
产品描述:
供应商型号: RE941-S2
供应商: TME
标准整包数: 1
ROTH ELEKTRONIK 原型开发工具 RE941-S2

RE941-S2概述


    产品简介


    RE941-S2 Solderable Bread Board 技术手册

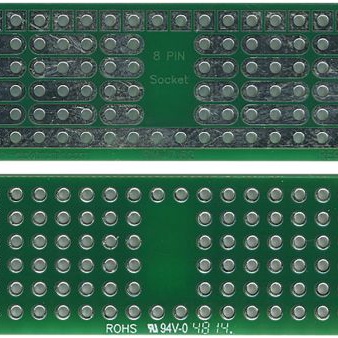

    RE941-S2 是由 Roth Elektronik GmbH 生产的一款适配8针插座的焊盘型实验电路板。它采用环氧纤维玻璃材料制成,厚度为1.50毫米,具有单面35微米铜层,并通过热风焊接工艺(无铅)进行表面处理。这款电路板配备阻焊层和多个不同类型的焊盘布局,适合多种电路设计和开发需求。它主要用于教育、研究机构以及个人爱好者进行电子电路原型制作和测试。

    技术参数


    - 材料:环氧纤维玻璃
    - 厚度:1.50毫米
    - 铜层厚度:35微米
    - 表面处理:热风焊接(无铅)
    - 焊盘间距:2.54毫米
    - 布局:每侧4个三孔焊盘和2组4个双孔焊盘
    - U形引脚槽:存在
    - 尺寸:46.99 x 17.14毫米
    - 版本:20150129

    产品特点和优势


    RE941-S2 的主要优势在于其灵活的设计和坚固的材料。它的单面铜层以及热风焊接工艺使其在各种环境中都能保持稳定性能,适合长时间实验和测试。其特有的U形引脚槽设计使得8针插座能够牢固固定,提高电路的可靠性。此外,三孔和双孔焊盘组合提供了多样化的连接选项,满足不同电路设计需求。

    应用案例和使用建议


    应用场景:
    - 教育和培训:适用于电子工程学徒或学生快速搭建和测试电路原型。
    - 研究和开发:研究人员可以利用这种实验板进行新电路的研发和验证。
    - 个人爱好:电子爱好者可以在家中或工作室使用该电路板进行兴趣项目的设计和测试。
    使用建议:
    - 在进行复杂电路设计时,建议先将所有连接路径规划好,以避免后续修改造成的困扰。
    - 使用热风枪焊接时,请注意温度控制,以防止电路板因过热而损坏。
    - 若需长期保存电路板,建议将其存放在干燥且防静电的环境中,以防静电损坏或腐蚀。

    兼容性和支持


    RE941-S2 可以适配各种标准8针插座,例如DIP封装的IC等。Roth Elektronik GmbH 提供全面的技术支持和客户服务,包括产品咨询、故障排除和技术文档下载等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法固定8针插座 | 检查U形引脚槽是否安装正确,确保插座紧密贴合。 |
    | 焊接过程中出现焊锡桥接 | 使用焊锡膏并仔细清理焊点,避免过多焊锡导致短路。 |
    | 实验板在存储期间受到腐蚀 | 将实验板存放于干燥环境中,避免湿气侵入。 |

    总结和推荐


    RE941-S2 以其坚固的材料和灵活的设计在电子电路原型制作和测试方面表现出色。它特别适合需要频繁更换和重新配置电路的场合。结合其出色的兼容性和 ROTH Elektronik GmbH 的优质服务,这款实验板是一款值得推荐的产品。无论是对于电子工程专业人士还是业余爱好者,RE941-S2 都是一个非常实用的选择。
