32K101-K00L5

厂牌: ROSENBERGER
产品描述: Rosenberger 射频适配器, SMA 到 SMA, 插座, 阻抗50Ω, 直向
供应商型号: 476-32K101-K00L5
供应商: Mouser
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 适配器 32K101-K00L5

32K101-K00L5概述


    产品简介

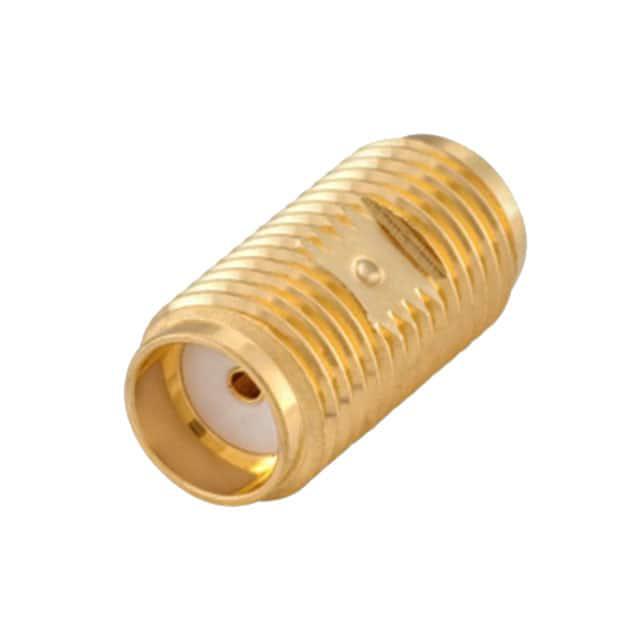

    产品名称: SMA JACK – JACK 32K101-K00L5
    制造商: Rosenberger Hochfrequenztechnik GmbH & Co. KG
    SMA(SubMiniature version A)接头是一种广泛应用于高频电子设备中的射频同轴连接器。本产品特别设计用于需要高可靠性和稳定性的应用场景,例如通信系统、雷达设备、测试仪器和卫星通讯设备等。SMA JACK – JACK 32K101-K00L5 在这些领域中能够提供卓越的性能和可靠性。

    技术参数


    电气特性
    - 阻抗: 50 Ω
    - 频率范围: 直流至18 GHz
    - 回波损耗: ≥ 35 dB(直流至5 GHz)
    ≥ 20 dB(5 GHz 至19 GHz)
    - 插入损耗: ≤ 0.03 x dB
    - 绝缘电阻: ≥ 5 x 10³ MΩ
    - 中心触点电阻: ≤ 3 mΩ
    - 外层触点电阻: ≤ 2 mΩ
    - 测试电压: 1000 V rms
    - 工作电压: 480 V rms
    - 功率处理能力(20°C, 海平面, VSWR 1.0): ≤ 200 W @ 2 GHz
    - 射频泄漏: ≥ 100 dB(至1 GHz)
    机械特性
    - 插拔次数: 最小500次
    - 中心触点保持力: 轴向 ≥ 27 N,径向 ≥ 3 Ncm
    - 耦合测试扭矩: 最大 1.7 Nm
    - 推荐扭矩: 0.8 Nm 至 1.1 Nm
    环境特性
    - 温度范围: -55°C 至 +155°C
    - 热冲击: MIL-STD-202, Method 107, Condition B
    - 腐蚀: MIL-STD-202, Method 101, Condition B
    - 振动: MIL-STD-202, Method 204, Condition D
    - 冲击: MIL-STD-202, Method 213, Condition I
    - 防潮性: MIL-STD-202, Method 106
    - 符合RoHS标准

    产品特点和优势


    1. 高可靠性: SMA JACK – JACK 32K101-K00L5 能够承受高达500次插拔循环,确保长时间使用中的稳定性。
    2. 宽频率范围: 支持直流到18 GHz的宽频率范围,适用于多种高频应用场景。
    3. 低损耗特性: 回波损耗高达35 dB(至5 GHz),确保信号传输时的高保真度。
    4. 优良的环境适应性: 具备良好的防潮、耐腐蚀和抗振动能力,适用于严苛的工作环境。
    5. 兼容性强: 严格按照IEC 60169-15, EN 122110 和 MIL-STD-348标准制造,确保与各种标准设备的兼容性。

    应用案例和使用建议


    应用案例: 该适配器广泛应用于无线通信基站、雷达系统和高精度测试设备。特别是在雷达设备中,其高可靠性和宽频率范围特性显著提高了系统的性能和稳定性。
    使用建议:
    1. 正确安装: 安装时要按照推荐扭矩(0.8 Nm 至 1.1 Nm)进行紧固,避免过度拧紧导致损坏。
    2. 环境保护: 在高湿度和高腐蚀环境中使用时,建议采取适当的防护措施,如涂抹防腐涂层。
    3. 定期检查: 长期使用后,定期检查连接器的磨损情况,必要时更换以保证系统的稳定运行。

    兼容性和支持


    兼容性: SMA JACK – JACK 32K101-K00L5 符合IEC 60169-15, EN 122110 和 MIL-STD-348标准,可与大多数标准的SMA接头设备兼容。
    支持和维护: Rosenberger 提供详尽的技术支持和维护服务。用户可以通过其官网联系技术支持团队获取帮助,同时也可以访问其在线资源库下载最新的技术文档和维护指南。

    常见问题与解决方案


    1. 问题: 插拔时接触不良
    - 解决方案: 检查连接器表面是否有异物或污渍,清洁后重新插拔。
    2. 问题: 插拔次数减少
    - 解决方案: 确认安装扭矩是否符合推荐值,不正确的安装扭矩可能导致过早磨损。
    3. 问题: 回波损耗降低
    - 解决方案: 检查连接器的电气连接是否正常,必要时更换新的连接器以确保性能。

    总结和推荐


    SMA JACK – JACK 32K101-K00L5 是一款高性能、高可靠性的射频同轴连接器,适用于多种高频应用场景。其宽频率范围、高回波损耗和优异的环境适应性使其在各类工业应用中表现卓越。总体而言,该产品具有明显的优势,强烈推荐在需要高可靠性和稳定性的场合使用。

32K101-K00L5参数

参数
紧固类型 螺纹
中心触头镀层
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Jack至Jack,插座至插座
最大频率 18GHz
长*宽*高 12.7mm(长度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 袋装

32K101-K00L5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

32K101-K00L5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 适配器 ROSENBERGER 32K101-K00L5 32K101-K00L5数据手册

32K101-K00L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.7695 ¥ 183.9523
10+ $ 17.3772 ¥ 146.8373
25+ $ 16.2864 ¥ 137.6201
50+ $ 15.5088 ¥ 131.0494
100+ $ 14.3535 ¥ 121.2871
250+ $ 13.4505 ¥ 113.6567
500+ $ 12.81 ¥ 108.2445
库存: 31
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 183.95
直接购买
加入购物车
