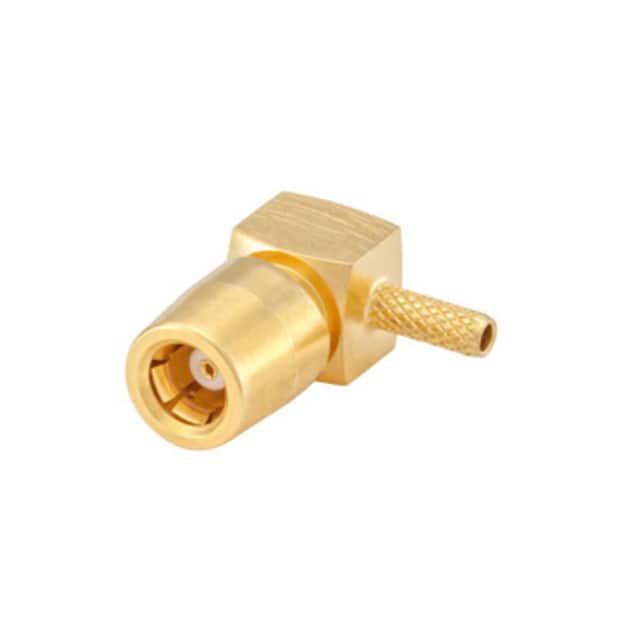

59K204-301L5

厂牌: ROSENBERGER
产品描述: Rosenberger SMB连接器母头 同轴连接器, 电缆安装, 50Ω阻抗, 压接,焊接端接, 用于RG178 B/U, RG196 A/U线
供应商型号: 1868-1418-ND
供应商: Digi-Key
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 配件 59K204-301L5

59K204-301L5概述

    SMB Right Angle Jack 59K204-301L5 技术手册

    1. 产品简介


    SMB Right Angle Jack 59K204-301L5 是一款专为高频应用设计的连接器,适用于需要稳定可靠传输信号的应用场合。该产品符合国际标准(IEC 60169-10, CECC 22130, US MIL-C-39012),广泛应用于通信设备、雷达系统、卫星通信及各类测试仪器等领域。

    2. 技术参数


    - 接口: IEC 60169-10, CECC 22130, US MIL-C-39012
    - 材料和电镀:
    - 中心触点:铍铜,镀金(AuDUR)
    - 外部触点:铍铜,镀金(AuDUR)
    - 外壳:黄铜,镀金(AuDUR)
    - 绝缘体:PTFE
    - 压接套筒:铜,镀金(0.1µm 最小厚度)
    - 电气参数:
    - 阻抗:50Ω
    - 频率范围:DC 至 4GHz
    - 回波损耗:≥ 20dB (DC 至 1GHz),≥ 12dB (1 至 4GHz)
    - 插入损耗:≤ 0.1 x dB (DC 至 2GHz)
    - 绝缘电阻:≥ 1×10³ MΩ
    - 中心接触电阻:≤ 5 mΩ
    - 外部接触电阻:≤ 2.5 mΩ
    - 测试电压:750 Vrms,50 Hz,海平面条件下
    - 工作电压:≤ 250 Vrms,50 Hz,海平面条件下
    - 接触电流:1.5 A DC 典型值
    - 射频泄漏:≥ 55 dB (至 1GHz)

    3. 产品特点和优势


    SMB Right Angle Jack 59K204-301L5 的独特功能和优势使其在市场上具有显著竞争力:
    - 卓越的电气性能:具备极低的插入损耗和回波损耗,确保信号传输的高可靠性。
    - 耐用性:可承受高达 500 次的插拔周期,中心接触稳定性达到 ≥ 10 N 轴向压力。
    - 广泛的温度适应性:工作温度范围宽广,从 -55°C 到 +155°C。
    - 高抗振动能力:通过了 MIL-STD-202 标准的振动测试,适合恶劣环境下的使用。
    - 环保设计:符合 RoHS 标准,无有害物质。

    4. 应用案例和使用建议


    - 通信基站:用于无线通信设备的天线接口,保证信号传输的高效性和稳定性。
    - 测试仪器:作为测试仪器的信号接口,适用于实验室和生产环境中的高频信号测试。
    - 雷达系统:在军事和民用雷达系统中,用于连接高频信号传输路径。
    使用建议:
    - 确保安装时使用正确的压接工具(11W150-000)和压接插入件(11W150-102),以保持最佳电气性能。
    - 避免过载操作,尤其是连续高电流情况,以延长使用寿命。

    5. 兼容性和支持


    - 适用电缆:RG 196 A/U 和 RG 178 B/U
    - 厂商支持:提供详细的装配说明和技术支持文档,确保用户正确安装和使用。

    6. 常见问题与解决方案


    - 问题1: 插拔力过大
    - 解决方案: 确认使用正确的压接工具和插入件,避免过度施加压力。
    - 问题2: 连接不稳定
    - 解决方案: 检查触点是否有损坏或磨损,必要时更换新的连接器。
    - 问题3: 插拔次数不足
    - 解决方案: 确认使用的电缆类型,确保其支持多次插拔,避免频繁更换。

    7. 总结和推荐


    SMB Right Angle Jack 59K204-301L5 以其出色的电气性能、坚固的机械结构和广泛的应用范围,在高频通信领域表现出色。结合其优越的耐用性和环保设计,该产品无疑是通信、雷达系统及其他高频应用的理想选择。我们强烈推荐用户在相关应用中选用此产品。
