29K101-40ML5

厂牌: ROSENBERGER
产品描述: Female Socket,Jack,Snap-On 金 焊接安装,贴片安装 6mm(长度)*6mm(高度)
供应商型号: CGC-29K101-40ML5
供应商: 海外现货
标准整包数: 1

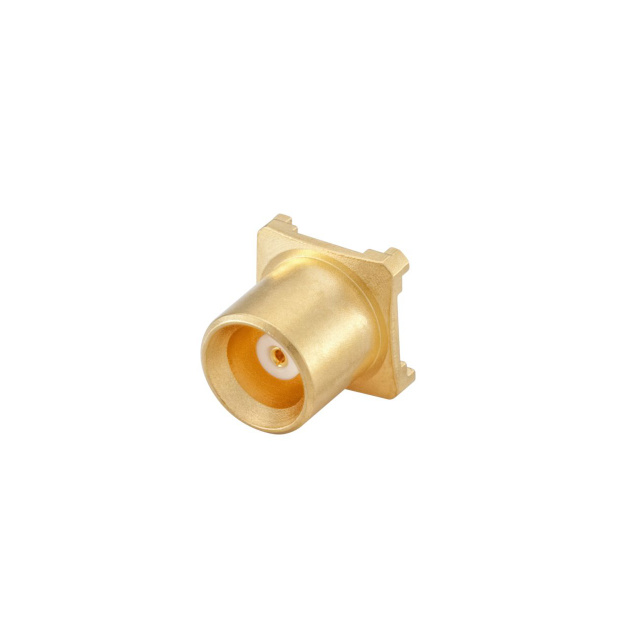

ROSENBERGER 同轴连接器(RF) - 配件 29K101-40ML5

29K101-40ML5概述

    MCX Straight Jack PCB (29K101-40ML5) 技术手册概述

    产品简介


    MCX Straight Jack PCB(型号29K101-40ML5)是由Rosenberger Hochfrequenztechnik GmbH & Co. KG生产的一种直角型印刷电路板插头。该产品主要用于射频通信系统中,广泛应用于无线通信、网络基础设施和测量设备等领域。作为一款高性能的连接器,它能够提供卓越的信号传输质量和可靠性。

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 阻抗: 50 Ω
    - 频率范围: 直流至6 GHz
    - 回波损耗: ≥ 20 dB (直流至6 GHz)
    - 插入损耗: ≤ 0.05 x dB
    - 绝缘电阻: ≥ 1 GΩ
    - 中心触点电阻: ≤ 5.0 mΩ
    - 外接触点电阻: ≤ 2.5 mΩ
    - 测试电压: 750 V rms
    - 工作电压: 335 V rms
    - 最大接触电流: 1.5 A DC
    - 接触寿命: ≥ 500 次插拔循环
    - 中心触点捕获力: ≥ 10 N
    - 插拔力: 插入力≤ 25 N,分离力8 N至20 N
    - 温度范围: -55°C 至 +155°C
    - 最大焊接温度: IEC 61760-1 标准,+260°C 持续10秒
    - 环保合规: RoHS标准

    产品特点和优势


    1. 高可靠性和稳定性:经过严格的质量控制和测试,确保长期稳定运行。
    2. 宽广的工作频率范围:从直流到6 GHz,适合多种高频应用。
    3. 出色的电气性能:优秀的回波损耗和插入损耗特性,保证信号传输质量。
    4. 卓越的机械性能:多次插拔后仍能保持稳定的电气连接,具备良好的耐久性和耐用性。

    应用案例和使用建议


    该产品适用于多种应用,如无线基站、卫星通信、雷达系统和测试仪器。根据技术手册,该连接器特别适用于需要在恶劣环境下保持良好性能的应用场合。以下是一些使用建议:
    1. 合理布线:在PCB布局设计时,应考虑信号完整性,避免过多的干扰源和反射。
    2. 适当防护:在严苛环境中使用时,建议采用额外的保护措施,如防尘套。
    3. 定期检查:对于频繁插拔的场景,定期检查接触部位是否有磨损,确保长期性能。

    兼容性和支持


    - 兼容性:本产品符合CECC 22 220和IEC 60169-36标准,可与相应标准的其他组件配合使用。
    - 支持:厂商提供详尽的技术文档和支持服务,包括详细的安装指南和故障排查手册。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查连接器是否清洁,插针和插座是否对齐,必要时更换新的连接器。
    2. 问题:信号衰减
    - 解决方法:确认PCB布局合理,避免长距离走线;检查连接器是否损坏,必要时更换新的连接器。
    3. 问题:插入力过大
    - 解决方法:确认连接器是否正确安装,检查是否有异物阻碍插拔过程。

    总结和推荐


    综上所述,MCX Straight Jack PCB(型号29K101-40ML5)是一款高性能、高可靠性的射频连接器,适用于各种严苛的环境和应用。其优越的电气和机械性能使其成为射频通信领域的理想选择。我们强烈推荐此产品用于需要卓越信号传输质量的场合。

29K101-40ML5参数

参数
配件类型 -
类型 Female Socket,Jack,Snap-On
颜色 -
基体镀层
长*宽*高 6mm(长度)*6mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 散装

29K101-40ML5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

29K101-40ML5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 29K101-40ML5 29K101-40ML5数据手册

29K101-40ML5封装设计

查看详情并下载
Symbol
Footprint
3D Model
