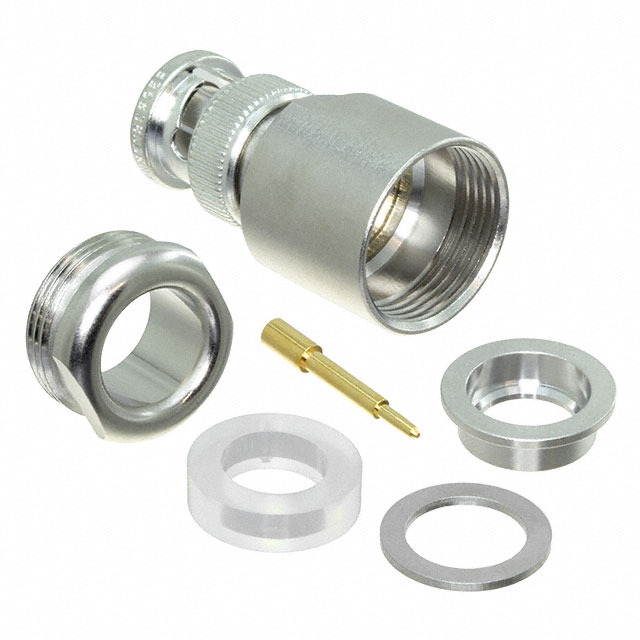

51S105-015N5

厂牌: ROSENBERGER
产品描述: Rosenberger BNC连接器公头 同轴连接器, BNC系列, 电缆安装, 50Ω阻抗, 钳制端接, 用于RG213/U, RG214/U线
供应商型号: 8194285
供应商: 海外现货
标准整包数: 1

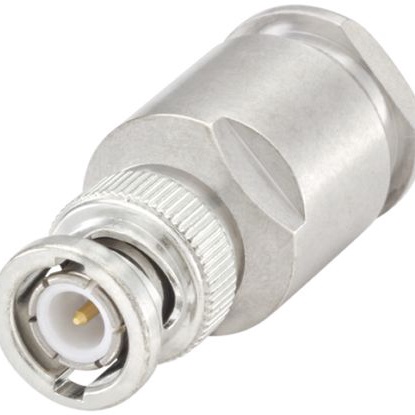

ROSENBERGER 同轴连接器(RF) - 配件 51S105-015N5

51S105-015N5概述

    # Rosenberger BNC 50Ω 直头插头 51S105-015N5 技术手册解析

    产品简介


    Rosenberger BNC 50Ω 直头插头(型号:51S105-015N5)是一款高品质的射频同轴连接器,广泛应用于通信、雷达、测试仪器及航空航天等领域。其核心功能是提供可靠的高频信号传输通道,并具有高阻抗匹配能力。该产品根据DIN EN 61169-8标准设计,确保了其通用性和可靠性。
    主要特点
    - 阻抗:50Ω
    - 工作频率范围:DC 至 10 GHz
    - 接触件采用AuroDur®镀金处理,耐久性强
    - 良好的温度适应性:-55°C至+155°C

    技术参数


    以下是该产品的关键技术指标:
    | 参数类别 | 指标值 |

    | 频率范围 | DC 至 10 GHz |
    | 回波损耗 | ≥35 dB (DC至1 GHz)
    ≥30 dB (1至2.5 GHz)
    ≥27 dB (2.5至4 GHz) |
    | 插入损耗 | ≤0.05 × f [GHz] dB (DC至4 GHz) |
    | 绝缘电阻 | ≥5×10³ MΩ |
    | 中心接触电阻 | ≤1.5 mΩ |
    | 外壳接触电阻 | ≤1 mΩ |
    | 测试电压 | 1500 VRMS |
    | 工作电压 | 400 VRMS |
    | 功率处理能力 | ≤80 W @ 2 GHz |

    产品特点和优势


    Rosenberger BNC 50Ω 插头以其卓越的性能脱颖而出:
    - 高可靠性:回波损耗与插入损耗表现优异,适用于高速数据传输需求。
    - 宽温域操作:可在极端条件下保持稳定性能,满足严苛工业环境的需求。
    - 耐用性:超过500次插拔循环,保证长期使用寿命。
    - 环保设计:符合RoHS标准,无毒害物质,绿色安全。

    应用案例和使用建议


    典型应用场景
    - 通信设备:如基站天线连接
    - 测量仪器:示波器、频谱分析仪等
    - 军事与航天:卫星地面站天线接口
    使用建议
    1. 确保电缆匹配度良好,推荐使用RG213/U 或 RG214/U 类型的电缆。
    2. 安装时需注意防水防尘处理,以延长使用寿命。
    3. 定期检查连接部位是否有松动现象,及时维护。

    兼容性和支持


    该产品可与其他遵循相同标准的BNC接口设备无缝对接。Rosenberger公司提供了详细的装配指南和技术支持服务,包括但不限于在线文档下载、专业客服咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法牢固连接 | 检查是否有异物阻碍;重新安装 |
    | 插拔次数减少 | 更换磨损严重的部件 |
    | 高频信号质量下降 | 检查连接处是否有氧化现象,必要时清洁 |

    总结和推荐


    综上所述,Rosenberger BNC 50Ω 直头插头 51S105-015N5 是一款高性能、多功能的电子元件,非常适合需要高精度信号传输的应用场合。其优异的技术参数、广泛的适用范围以及强大的技术支持使其在市场上具有很强的竞争优势。强烈推荐给需要此类产品的客户选择使用。

51S105-015N5参数

参数
基体镀层 白青铜
配件类型 -
类型 Bayonet Lock,Male Pin,Plug
颜色 -
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
零件状态 在售
包装方式 散装,袋装

51S105-015N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

51S105-015N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 51S105-015N5 51S105-015N5数据手册

51S105-015N5封装设计

查看详情并下载
Symbol
Footprint
3D Model
