29K101-400L5

厂牌: ROSENBERGER
产品描述: Rosenberger MCX连接器母头 同轴连接器, 印刷电路板安装, 50Ω阻抗, 焊接端接, 用于同轴电缆线
供应商型号: 1868-1160-ND
供应商: Digi-Key
标准整包数: 1

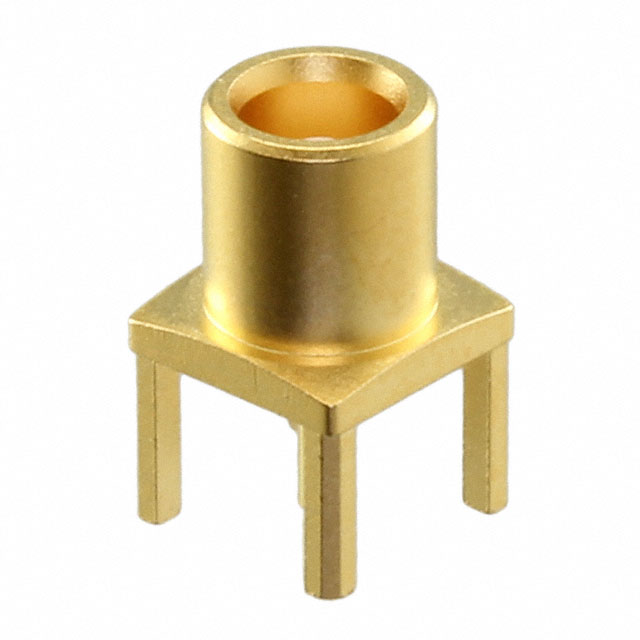

ROSENBERGER 同轴连接器(RF) - 配件 29K101-400L5

29K101-400L5概述

    电子元器件产品技术手册解析:MCX Straight Jack PCB 29K101-400L5

    1. 产品简介


    MCX Straight Jack PCB 29K101-400L5 是一种高频同轴连接器,由 Rosenberger Hochfrequenztechnik GmbH & Co. KG 生产。这款产品主要用于PCB(印刷电路板)的直接连接,支持直流到6GHz的频率范围,广泛应用于通信、航空航天、工业自动化和测试测量等领域。

    2. 技术参数


    - 接口标准:符合CECC 22220和IEC 61169-36标准。
    - 材料和镀层:
    - 中心接触件:铜铍合金(CuBe),镀金(AuroDur®)。
    - 外部接触件:黄铜(Brass),镀金(AuroDur®)。
    - 绝缘体:聚四氟乙烯(PTFE)。
    - 电气特性:
    - 阻抗:50 Ω。
    - 频率范围:DC至6 GHz。
    - 回波损耗:≥ 21 dB,DC至6 GHz。
    - 插入损耗:≤ 0.05 x dB。
    - 绝缘电阻:≥ 1 GΩ。
    - 中心接触电阻:≤ 5.0 mΩ。
    - 外部接触电阻:≤ 2.5 mΩ。
    - 测试电压:750 Vrms。
    - 工作电压:335 Vrms。
    - 接触电流:最大1.5A DC。
    - 机械特性:
    - 插拔次数:≥ 500次。
    - 中心接触保持力:≥ 10 N。
    - 插入力:≤ 25 N。
    - 拔出力:8 N至20 N之间。
    - 环境特性:
    - 温度范围:-55°C 至 +155°C。
    - 耐热冲击:符合CECC 22 220, Chapter 4.6.7。
    - 耐振动:符合CECC 22 220, Chapter 4.6.3。
    - 耐腐蚀:符合CECC 22 220, Chapter 4.6.10。
    - 防潮性:符合CECC 22 220, Chapter 4.6.6。
    - 最大焊接温度:IEC 61760-1, +260°C,持续10秒。
    - 其他:符合RoHS标准,重量为0.8克/个。

    3. 产品特点和优势


    MCX Straight Jack PCB 29K101-400L5 具有多项显著优势:
    - 宽频带:支持从直流到6GHz的频率范围,适用于多种高频应用。
    - 高可靠性:插拔次数高达500次以上,且具有良好的电气和机械特性。
    - 优异的环境适应性:能在极端温度和湿度条件下正常工作。
    - 快速设计和制造:适合高速生产线和大批量生产需求。

    4. 应用案例和使用建议


    这款连接器可以用于通信设备、射频测试仪器、雷达系统等多种场景。例如,在通信基站中,它可用于PCB之间的信号传输;在工业自动化中,它可以作为传感器与控制系统的接口。为了确保最佳性能,建议在PCB设计时考虑信号完整性问题,并适当增加屏蔽和接地措施。

    5. 兼容性和支持


    目前未提供特定电缆兼容性的信息。Rosenberger提供了必要的技术支持和服务,以帮助客户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:插拔力过高。
    - 解决办法:检查中心接触件是否干净,必要时重新清洁。
    - 问题:电气性能不稳定。
    - 解决办法:确认PCB布局是否合理,特别是阻抗匹配部分。
    - 问题:耐温性不足。
    - 解决办法:选择合适的焊接工艺和材料,确保连接器能够在要求的温度范围内稳定工作。

    7. 总结和推荐


    MCX Straight Jack PCB 29K101-400L5 在设计和性能方面表现出色,具备高可靠性和宽频带支持。其在多个应用领域的表现都十分优秀,值得推荐。不过,由于产品规格繁多,建议在具体应用前仔细阅读相关文档并咨询技术支持团队。

29K101-400L5参数

参数
基体镀层
配件类型 -
类型 Female Socket,Jack,Snap-On
颜色 -
长*宽*高 6mm(长度)*6mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装,袋装

29K101-400L5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

29K101-400L5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 29K101-400L5 29K101-400L5数据手册

29K101-400L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
