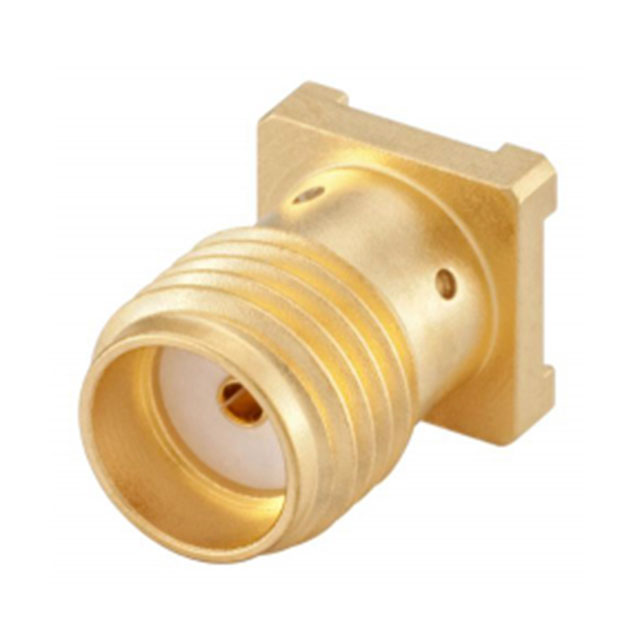

32K10A-40ML5

厂牌: ROSENBERGER
产品描述: Female Socket,Jack,Threaded 金 焊接安装,贴片安装
供应商型号: 1868-1188-ND
供应商: Digi-Key
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 配件 32K10A-40ML5

32K10A-40ML5概述

    SMA Straight Jack PCB 32K10A-40ML5 技术手册

    产品简介


    SMA直插式板对板连接器(型号:32K10A-40ML5)是由Rosenberger Hochfrequenztechnik GmbH & Co. KG生产的一种高频射频连接器。该连接器主要用于直流到12.4GHz的射频信号传输,广泛应用于通信、雷达系统、卫星通信、航空航天等领域。

    技术参数


    - 接口标准: IEC 60169-15, EN 122110, MIL-STD-348
    - 阻抗: 50 Ω
    - 频率范围: 直流至12.4 GHz
    - 电压驻波比 (VSWR):
    - 直流至8 GHz: ≤ 1.05 + 0.005 x f [GHz]
    - 8至12.4 GHz: ≤ 1.30
    - 插入损耗: ≤ 0.04 dB
    - 绝缘电阻: ≥ 5 x 10^3 MΩ
    - 中心触点电阻: ≤ 3 mΩ
    - 外接触点电阻: ≤ 2 mΩ
    - 测试电压: 1000 Vrms
    - 工作电压: 480 Vrms
    - 功率处理能力:
    - 在20°C、海平面条件下,驻波比为1.0时:
    - 2 GHz: ≤ 200 W
    - 10 GHz: ≤ 100 W
    - 射频泄露: ≥ 100 dB 至 1 GHz
    - 机械参数:
    - 最小匹配循环次数: 100次
    - 中心触点固定力: 轴向≥20 N, 径向≥1 Ncm
    - 耦合测试扭矩: 最大0.6 Nm, 推荐0.5 Nm
    - 环境参数:
    - 温度范围: -55°C 至 +155°C
    - 热冲击: MIL-STD-202, 方法107, 条件B
    - 腐蚀: MIL-STD-202, 方法101, 条件B
    - 振动: MIL-STD-202, 方法204, 条件D
    - 冲击: MIL-STD-202, 方法213, 条件I
    - 防潮性: MIL-STD-202, 方法106
    - 最大焊接温度: IEC 61760-1, +260°C下10秒
    - 重量: 1.19克/个
    - 符合RoHS

    产品特点和优势


    - 高可靠性: 通过一系列严苛的环境测试,确保在恶劣环境下仍能稳定工作。
    - 宽频率范围: 从直流到12.4 GHz,适用于广泛的射频应用。
    - 优良的电气性能: 插入损耗低,电压驻波比(VSWR)小,确保信号传输的高质量。
    - 坚固耐用: 具有较高的机械强度,能够承受多次匹配循环和振动冲击。
    - 环保材料: 符合RoHS标准,绿色环保。

    应用案例和使用建议


    - 应用案例: 此连接器广泛应用于通信系统中的天线馈线、雷达系统中的信号传输,以及卫星通信系统中用于高频信号传输。
    - 使用建议:
    - 确保正确的安装方法,避免过高的耦合扭矩。
    - 定期检查连接器的磨损情况,及时更换损坏部件。
    - 保持良好的接地和屏蔽措施,提高整体系统的抗干扰能力。

    兼容性和支持


    - 兼容性: 该连接器与其他标准SMA接口的设备兼容。
    - 支持: 供应商提供详细的技术文档和技术支持服务,帮助客户解决问题。

    常见问题与解决方案


    1. 问题: 插入损耗过高
    - 解决方案: 检查连接器的安装是否正确,确保无松动。
    2. 问题: 长时间使用后信号质量下降
    - 解决方案: 定期清洁连接器,防止污垢积累影响性能。
    3. 问题: 连接器在振动环境中出现故障
    - 解决方案: 使用更高强度的固定装置,并定期检查连接器的紧固情况。

    总结和推荐


    SMA直插式板对板连接器(32K10A-40ML5)凭借其高可靠性、宽频率范围和优良的电气性能,在多种应用场合中表现出色。推荐使用此产品,特别是在需要高性能、可靠性的射频信号传输场景中。

32K10A-40ML5参数

参数
颜色 -
基体镀层
配件类型 -
类型 Female Socket,Jack,Threaded
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 散装

32K10A-40ML5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

32K10A-40ML5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 32K10A-40ML5 32K10A-40ML5数据手册

32K10A-40ML5封装设计

查看详情并下载
Symbol
Footprint
3D Model
