60S164-K00N1

厂牌: ROSENBERGER
产品描述: Rosenberger 同轴转接头, 7/16 到 4.3-10, 插头, 阻抗50Ω, 直向
供应商型号: 1367731
供应商: 海外现货
标准整包数: 1

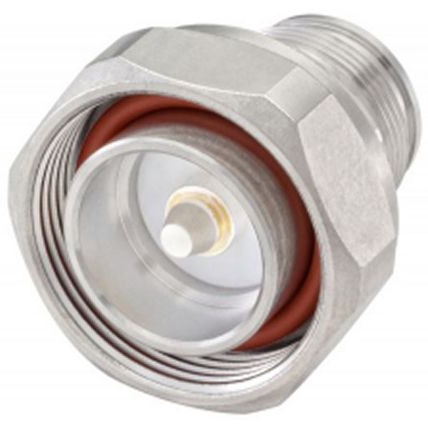

ROSENBERGER 同轴连接器(RF) - 适配器 60S164-K00N1

60S164-K00N1概述


    产品简介


    Rosenberger Hochfrequenztechnik GmbH & Co. KG 的 4.3-10 Jack – 7/16 Plug 60S164-K00N1 是一款高性能射频适配器,适用于高频信号传输。此适配器采用了两种接口标准:4.3-10 和 7/16,分别符合 IEC 61169-54 和 IEC 60169-4 等国际标准。该产品广泛应用于移动通信、无线基站、雷达系统、航空航天和测试仪器等领域。

    技术参数


    - 阻抗: 50 Ω
    - 频率范围: 直流至12 GHz
    - 回波损耗:
    - 直流至4 GHz: ≥ 36 dB
    - 4 GHz至6 GHz: ≥ 32 dB
    - 插入损耗: ≤ 0.05 x f [GHz] dB
    - 绝缘电阻: ≥ 5 GΩ
    - 中心触点电阻:
    - 4.3-10侧: ≤ 0.4 mΩ
    - 7/16侧: ≤ 1.0 mΩ
    - 外壳接触电阻:
    - 4.3-10侧: ≤ 1.5 mΩ
    - 7/16侧: ≤ 1.0 mΩ
    - 耐压测试: 2500 V rms
    - 工作电压: 500 V rms
    - 射频泄露:
    - 工具紧固插头: ≥ 110 dB(直流至6 GHz)
    - 无工具紧固插头: ≥ 90 dB(直流至3 GHz),≥ 70 dB(3至6 GHz)
    - 功率处理能力: 在90°C,海拔3000米条件下为500 W @ 2.0 GHz
    - 互调抑制:
    - 3次阶互调: ≥ 160 dBc(2 x 46 dBm)@ 0.4 – 4.0 GHz
    - ≥ 166 dBc(2 x 43 dBm)@ 0.4 – 4.0 GHz

    产品特点和优势


    1. 高频性能稳定: 支持高达12 GHz的频率范围,确保了其在高频通信系统中的稳定性和可靠性。
    2. 高回波损耗: 回波损耗指标优秀,能有效减少信号反射,提高系统的传输效率。
    3. 低插入损耗: 插入损耗低,能够保持信号完整性。
    4. 高耐压和耐温: 能够在-55°C到+90°C的温度范围内正常工作,并具备良好的振动和冲击防护能力。
    5. 高绝缘电阻: 绝缘电阻大于5 GΩ,保障电气安全。

    应用案例和使用建议


    应用案例
    这款适配器常用于移动通信基站、雷达系统和航空航天领域。例如,在一个5G移动通信基站中,它被用于连接射频天线和发射接收设备,以确保高频信号的稳定传输。
    使用建议
    1. 合理控制扭矩: 由于4.3-10侧推荐扭矩为5 Nm,7/16侧为25到30 Nm,建议严格按照这些值来操作,以避免损坏连接器。
    2. 注意散热: 特别是在高温环境下,如海拔3000米的场合,应确保适配器散热良好,以避免过热导致的故障。

    兼容性和支持


    这款适配器没有特定的配套电缆型号,因此在选择电缆时需要考虑其机械和电气兼容性。厂商提供了基本的技术支持,包括安装指导和故障排除服务。

    常见问题与解决方案


    | 问题 | 解决方法 |

    | 连接不稳定 | 检查连接器是否完全锁紧,适当增加扭矩 |
    | 插入损耗大 | 检查连接器是否有污垢或磨损,必要时更换 |

    总结和推荐


    这款Rosenberger Hochfrequenztechnik GmbH & Co. KG的4.3-10 Jack – 7/16 Plug 60S164-K00N1适配器凭借其出色的高频性能、高可靠性和宽广的工作温度范围,成为了射频传输领域的理想选择。特别适合需要高度稳定性和可靠性的应用场合。总体来说,强烈推荐使用这款产品。

60S164-K00N1参数

参数
紧固类型 螺纹
中心触头镀层
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 12GHz
长*宽*高 35mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

60S164-K00N1厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

60S164-K00N1数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 适配器 ROSENBERGER 60S164-K00N1 60S164-K00N1数据手册

60S164-K00N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 322.012
5+ ¥ 305.8392
10+ ¥ 296.3644
20+ ¥ 290.055
50+ ¥ 283.7455
库存: 44
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 322.01
