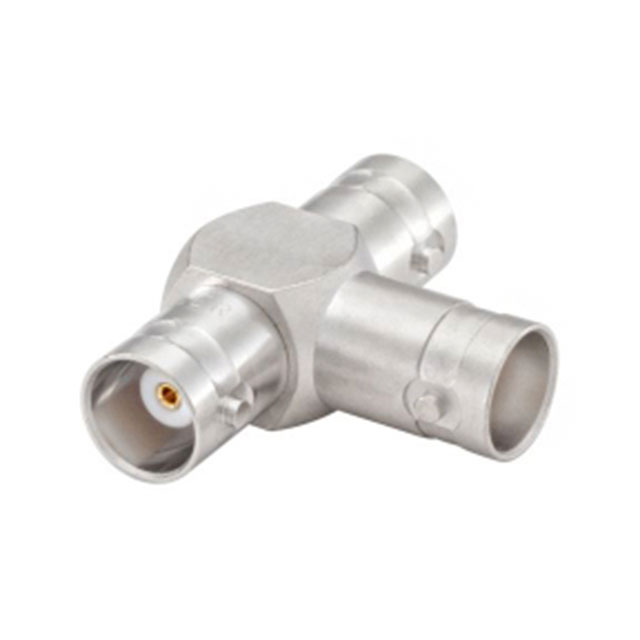

51K301-K00N5

厂牌: ROSENBERGER
产品描述: Rosenberger 射频适配器, BNC 到 BNC, 插座, 阻抗50Ω, T 形
供应商型号: 476-51K301-K00N5
供应商: Mouser
标准整包数: 1

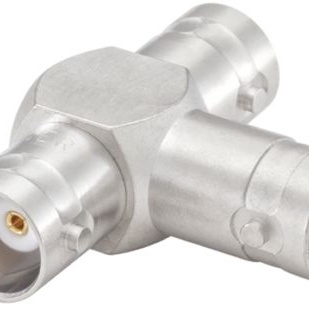

ROSENBERGER 同轴连接器(RF) - 适配器 51K301-K00N5

51K301-K00N5概述

    BNC 50Ω Jack – Jack - Jack 51K301-K00N5 技术手册解析

    1. 产品简介


    BNC 50Ω Jack – Jack - Jack 51K301-K00N5 是一款由 Rosenberger Hochfrequenztechnik GmbH & Co. KG 生产的高性能射频适配器。它主要用于射频信号传输和分配,广泛应用于通信、雷达、测试仪器等领域。

    2. 技术参数


    - 阻抗:50Ω
    - 频率范围:直流到10GHz
    - 绝缘电阻:≥ 5 x 10³ MΩ
    - 中心接触电阻:≤ 1.5 mΩ
    - 外壳接触电阻:≤ 1 mΩ
    - 测试电压:1500 Vrms
    - 工作电压:400 Vrms
    - 功率处理能力(在20°C,海平面,驻波比为1.0):≤ 80 W @ 2 GHz
    - 匹配循环次数:≥ 500 次
    - 轴向中心接触保持力:≥ 15 N
    - 温度范围:-45°C 到 +85°C
    - 其他环境数据:
    - 温度冲击:MIL-STD-202, Method 107, Condition B
    - 腐蚀:MIL-STD-202, Method 101, Condition B
    - 振动:MIL-STD-202, Method 204, Condition B
    - 冲击:MIL-STD-202, Method 213, Condition G
    - 防潮:MIL-STD-202, Method 106
    - RoHS 符合性:是

    3. 产品特点和优势


    BNC 50Ω Jack – Jack - Jack 51K301-K00N5 具备以下几个显著的特点和优势:
    - 高频率范围:支持从直流到10GHz的宽频率范围,适合多种高频应用。
    - 稳定的阻抗匹配:保证信号传输过程中阻抗稳定,减少信号反射和损失。
    - 出色的机械耐用性:通过严格的标准测试,如振动和冲击测试,确保在恶劣环境中长期可靠使用。
    - 防潮和腐蚀保护:能够在高湿度和盐雾环境中稳定工作,适用于户外和工业应用。

    4. 应用案例和使用建议


    - 应用场景:适用于通信系统、雷达设备、测试仪器、医疗设备等领域,特别是在需要高频率信号传输的应用中。
    - 使用建议:
    - 在高温或低温环境下使用时,需注意电缆和连接器的选择,确保最佳的性能和稳定性。
    - 连接多个设备时,注意信号线缆的长度和类型,以避免不必要的信号衰减。

    5. 兼容性和支持


    - 兼容性:该适配器可与标准BNC接口的设备兼容。
    - 支持和服务:制造商提供了详细的技术文档和支持服务,用户可以在遇到问题时及时获得帮助。

    6. 常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方案:检查连接器是否干净,没有杂质;确保正确插入并拧紧。
    - 问题2:信号衰减严重。
    - 解决方案:检查电缆的质量和长度,必要时更换更高质量的电缆。

    7. 总结和推荐


    总体来说,BNC 50Ω Jack – Jack - Jack 51K301-K00N5 是一款非常可靠的射频适配器,特别适用于需要高频率、高稳定性的场合。它的宽频率范围、高机械耐用性和良好的环境适应性使其在市场上具有很强的竞争优势。因此,我们强烈推荐在高频信号传输系统中使用此适配器。

51K301-K00N5参数

参数
防护等级 -
适配器类型 Jack至Jack,插座至插座
最大频率 10GHz
紧固类型 -
中心触头镀层
类型 Bayonet Lock
阻抗 50Ω
长*宽*高 32.5mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

51K301-K00N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

51K301-K00N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 适配器 ROSENBERGER 51K301-K00N5 51K301-K00N5数据手册

51K301-K00N5封装设计

查看详情并下载
Symbol
Footprint
3D Model
