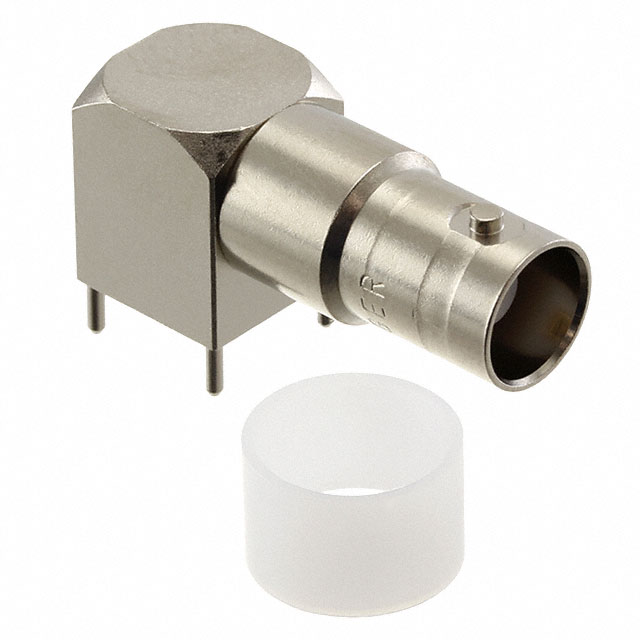

51K204-400A5

厂牌: ROSENBERGER
产品描述: Bayonet Lock,Female Socket,Jack 镍 焊接安装,通孔安装
供应商型号: 476-51K204-400A5
供应商: Mouser
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 配件 51K204-400A5

51K204-400A5概述

    BNC 50Ω Right Angle Jack PCB 51K204-400A5 技术手册解析
    本文档提供了德国罗森伯格高频技术有限公司(Rosenberger Hochfrequenztechnik GmbH & Co. KG)生产的BNC 50Ω直角板载插座(型号51K204-400A5)的技术手册内容解析。以下将从产品简介、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持、常见问题与解决方案等方面进行详细解读。

    产品简介


    BNC 50Ω直角板载插座主要用于电子通信、测试设备和雷达系统等领域,适用于需要高可靠性、高稳定性的射频连接的应用场合。其主要功能是提供稳定的射频信号传输,保证信号完整性并减小反射。

    技术参数


    - 接口标准:根据DIN EN 61169-8标准。
    - 材料与电镀:
    - 中心触点:CuBe,AucoDur®,镀金。
    - 外壳:黄铜,镍镀层,厚度2.5-5μm。
    - 基座:黄铜,镍镀层,厚度2.5-5μm。
    - 绝缘体:聚四氟乙烯(PTFE)。
    - 电气参数:
    - 阻抗:50Ω。
    - 频率范围:直流至10GHz。
    - 回波损耗:≥35dB(直流至2GHz),≥30dB(2-4GHz),≥20dB(4-8GHz)。
    - 插入损耗:≤0.05 x f [GHz] dB(直流至8GHz)。
    - 绝缘电阻:≥5 x 10^3 MΩ。
    - 中心接触电阻:≤1.5 mΩ。
    - 外壳接触电阻:≤1 mΩ。
    - 测试电压:1500V rms。
    - 工作电压:400V rms。
    - 功率处理能力:≤80W @ 2GHz(20°C,海平面,驻波比为1.0)。
    - 机械参数:
    - 最小插拔次数:500次。
    - 轴向中心触点锁定力:≥15N。
    - 环境参数:
    - 温度范围:-55°C至+155°C。
    - 环境测试条件:符合MIL-STD-202标准下的热冲击、腐蚀、振动和冲击测试。
    - 高温焊接温度:符合IEC 61760-1标准,最高焊接温度为+260°C,持续10秒。
    - 符合RoHS标准。

    产品特点和优势


    1. 高频率响应:频率范围广,支持直流到10GHz的信号传输,适用于多种高速通信应用。
    2. 低插入损耗和回波损耗:确保信号传输的质量和稳定性,减少信号衰减。
    3. 高可靠性和耐用性:通过严格的机械和环境测试,确保产品在恶劣环境下仍能正常工作。
    4. 高绝缘电阻和接触电阻:保障良好的电气隔离和接点连接稳定性。
    5. 多用途兼容性:支持多种射频电缆的连接,适用范围广泛。

    应用案例和使用建议


    1. 电信基站:适用于基站天线与馈线之间的连接,确保高频信号的传输质量。
    2. 测试仪器:在测试仪器中作为RF连接器使用,如频谱分析仪、网络分析仪等。
    3. 雷达系统:用于雷达发射和接收端的信号连接,确保系统的精确性和可靠性。
    4. 航空航天设备:由于其优异的环境适应性,适合用于航空和航天领域的通信设备。
    使用建议:
    - 在安装过程中,确保接头与电缆连接稳固,避免信号干扰。
    - 定期检查连接器的工作状态,以确保长期可靠的信号传输。
    - 在极端环境下使用时,需特别注意防护措施,以防止连接器受到损害。

    兼容性和支持


    该产品适用于多种类型的射频电缆,包括但不限于同轴电缆。厂商提供了全面的技术支持,包括产品培训、安装指导和技术咨询等。

    常见问题与解决方案


    1. 信号传输不稳定
    - 检查连接器与电缆的连接是否牢固。
    - 检查是否存在物理损坏,如有必要,更换新的连接器。
    2. 插入损耗过高
    - 确保连接器和电缆符合规范要求。
    - 使用适当的测试工具进行信号质量检测。
    3. 回波损耗过大
    - 检查接头是否清洁,避免灰尘和杂质影响信号传输。
    - 如有必要,重新装配连接器并确保连接良好。

    总结和推荐


    综上所述,BNC 50Ω直角板载插座以其广泛的频率响应范围、卓越的电气性能和出色的环境适应性,成为众多高可靠性射频连接应用的理想选择。我们强烈推荐使用此产品,尤其是在要求严格的应用环境中,如通信基站、雷达系统和航空航天设备等。

51K204-400A5参数

参数
颜色 -
基体镀层
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
安装方式 焊接安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
