18K202-270L5

厂牌: ROSENBERGER
产品描述: Female Socket,Jack,Snap-On 金 导线安装,焊接安装,自由悬挂,通孔安装
供应商型号: 1868-1076-ND
供应商: Digi-Key
标准整包数: 1

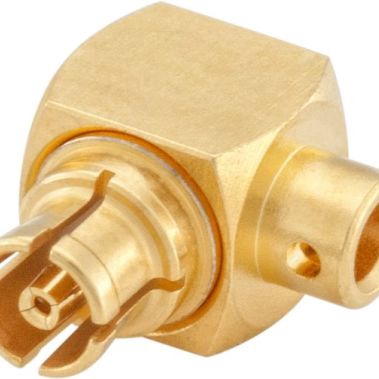

ROSENBERGER 同轴连接器(RF) - 配件 18K202-270L5

18K202-270L5概述

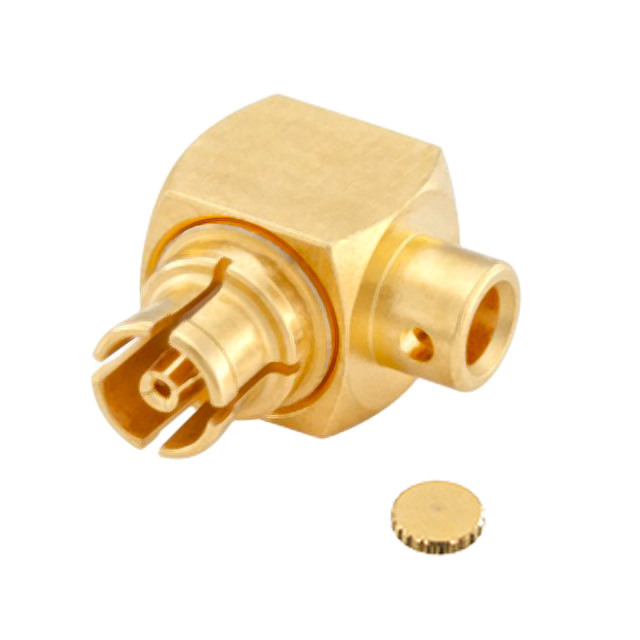

    Mini SMP RIGHT ANGLE JACK 18K202-270L5 技术手册解析

    产品简介


    Mini SMP RIGHT ANGLE JACK 18K202-270L5 是由 Rosenberger Hochfrequenztechnik GmbH & Co. KG 生产的一款微型同轴连接器。该产品主要用于射频通信设备中,广泛应用于卫星通信、雷达系统、测试仪器和无线通信等领域。它具有紧凑的设计和优良的电气性能,能够确保高频信号传输的稳定性和可靠性。

    技术参数


    | 参数 | 描述 |

    | 接口标准 | MIL-STD-348 |
    | 配合接口 | 可配合 GPPOTM (Gilbert Engineering Co., Inc.) 和 SSMPTM (Connectors Devices, Inc.) |
    | 物料及镀层 | 中心触点:CuBe,镀 AuroDur® 金
    外壳:CuBe,镀 AuroDur® 金
    本体:黄铜,镀 AuroDur® 金
    介电材料:PTFE |
    | 阻抗 | 50 Ω |
    | 工作频率范围 | DC 至 65 GHz |
    | 回波损耗(回损) | DC 至 6 GHz ≥ 26 dB
    6 至 12 GHz ≥ 20 dB
    12 至 18 GHz ≥ 12 dB |
    | 插入损耗 | ≤ 0.05 x dB |
    | 绝缘电阻 | ≥ 5 GΩ |
    | 中心接触电阻 | ≤ 6.0 mΩ |
    | 外壳接触电阻 | ≤ 2.0 mΩ |
    | 工作电压 | 海拔 0 米时 325 Vrms
    海拔 70000 英尺时 125 Vrms |

    产品特点和优势


    1. 宽频带性能:从直流到65GHz,该连接器能提供稳定的阻抗匹配和高回波损耗,适合各种高频应用。
    2. 耐用性强:通过 MIL-STD 系列标准测试,如振动、冲击和热冲击,确保在极端环境下的可靠性。
    3. 环境适应性好:工作温度范围为-55°C至+155°C,适用于广泛的气候条件。
    4. 机械强度高:中心触点承重 ≥ 7 N,符合 MIL-STD-202 标准,保证长期可靠使用。

    应用案例和使用建议


    该连接器在多种设备中得到广泛应用,如卫星通信设备、雷达系统和无线通信测试仪器。具体应用场景如下:
    - 卫星通信设备:用于高频信号传输,确保信号的稳定性和低损耗。
    - 雷达系统:具备出色的抗干扰能力和稳定的连接,保证雷达系统的正常运行。
    - 无线通信测试仪器:用于高精度测试,保证测试结果的准确性。
    使用建议:
    - 在安装时需确保连接器插针与插座对齐,避免插针损坏。
    - 定期检查连接器的清洁度和接触状态,防止因污染导致的接触不良。

    兼容性和支持


    - 该产品可配合 GPPOTM 和 SSMPTM 等标准接口使用。
    - 厂商提供了详细的装配说明(文档编号:18 B1),并提供必要的技术支持和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插针是否对齐,重新插入,确保连接牢固 |
    | 回波损耗不达标 | 清理连接器接触面,检查连接线是否有损坏 |
    | 插入力过大 | 检查连接器是否正确安装,必要时更换连接器 |

    总结和推荐


    Mini SMP RIGHT ANGLE JACK 18K202-270L5 具备卓越的电气性能、宽泛的工作频率范围和良好的环境适应性,特别适用于高频通信领域。其高耐用性和广泛的适用范围使其在市场上具有较强的竞争力。对于需要高性能、高可靠性的射频连接器的应用场合,强烈推荐使用此产品。

18K202-270L5参数

参数
颜色 -
基体镀层
配件类型 -
类型 Female Socket,Jack,Snap-On
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

18K202-270L5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

18K202-270L5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 18K202-270L5 18K202-270L5数据手册

18K202-270L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.0392 ¥ 176.0718
10+ $ 17.8797 ¥ 149.6306
25+ $ 16.7594 ¥ 140.2552
50+ $ 15.9598 ¥ 133.5639
100+ $ 15.1985 ¥ 127.1921
300+ $ 14.0658 ¥ 117.7134
500+ $ 13.5686 ¥ 113.5523
库存: 36
起订量: 1 增量: 1
