02K249-40ML5

厂牌: ROSENBERGER
产品描述: Female Socket,Jack,Threaded 金 板安装,焊接安装,贴片安装,边缘安装
供应商型号: 2326410
供应商: 海外现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 配件 02K249-40ML5

02K249-40ML5概述


    产品简介

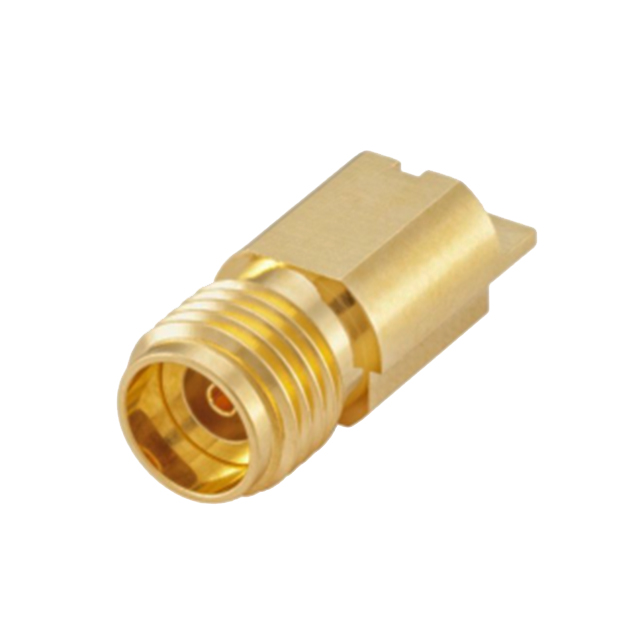

    RPC-2.92 Right Angle Jack PCB 02K249-40ML5
    RPC-2.92是一款由Rosenberger Hochfrequenztechnik GmbH & Co. KG制造的高频率直角插孔PCB连接器。它主要应用于高频通信系统、雷达设备、卫星通信等领域,能够在高频环境下提供稳定的信号传输。

    技术参数


    - 接口标准:符合IEC 61169-35标准,机械上与RPC-3.50和SMA兼容
    - 材料及镀层:
    - 中心触点:CuBe材质,镀Aurolur®金
    - 外部触点:黄铜材质,镀Aurolur®金
    - 绝缘体1:PEEK材质
    - 绝缘体2:PTFE材质
    - 电气数据:
    - 阻抗:50 Ω
    - 频率范围:DC至40 GHz
    - 回波损耗:≥ 14 dB(DC至40 GHz)
    - 插入损耗:≤ 0.05 x dB
    - 绝缘电阻:≥ 5 GΩ
    - 中心接触电阻:≤ 3.0 mΩ
    - 外部接触电阻:≤ 2.0 mΩ
    - 测试电压:750 V rms
    - 工作电压:250 V rms
    - 射频泄露:≥ 100 dB(最高至1 GHz)
    - 机械数据:
    - 插拔次数:≥ 500次
    - 中心触点捕获力:≥ 20 N
    - 耦合测试扭矩:最大0.60 Nm,推荐0.50 Nm
    - 环境数据:
    - 温度范围:-40°C 至 +85°C
    - 热冲击:符合MIL-STD-202, Method 107, Condition B
    - 腐蚀:符合MIL-STD-202, Method 101, Condition B
    - 振动:符合MIL-STD-202, Method 204, Condition D
    - 冲击:符合MIL-STD-202, Method 213, Condition I
    - 防潮:符合MIL-STD-202, Method 106
    - 最大焊接温度:符合IEC 61760-1, +260°C,持续10秒
    - RoHS符合

    产品特点和优势


    - 高频性能卓越:阻抗稳定且传输频率范围宽广(DC至40 GHz),确保信号传输的高可靠性。
    - 耐用性强:耐久的机械设计可支持高达500次的插拔操作。
    - 优良的环境适应性:能够承受极端的环境条件,如高温、低温、腐蚀、振动和冲击。
    - 高精度设计:中心触点捕获力高,能有效防止连接松动,确保长期稳定使用。

    应用案例和使用建议


    RPC-2.92适用于需要高稳定性和可靠性的高频电路中,例如:
    - 雷达系统:雷达天线的信号传输,要求极高的稳定性。
    - 通信系统:基站之间的信号传输,需要宽泛的工作频率范围。
    - 卫星通信:卫星间的信号传输,要求低插入损耗和回波损耗。
    使用建议:
    - 在组装过程中要遵循推荐扭矩值,以避免过压导致连接失效。
    - 确保焊接温度不超过规定的最高值,以保护连接器的性能。

    兼容性和支持


    RPC-2.92连接器机械上兼容RPC-3.50和SMA接口,但需要注意的是,具体电缆适配可能需要参考单独的文档。制造商提供了详细的技术支持和服务,确保用户在安装和使用过程中能够获得充分的帮助。

    常见问题与解决方案


    - 问题1:如何确定正确的焊接温度?
    - 解答:根据IEC 61760-1标准,焊接温度不得超过+260°C,持续时间不超过10秒。

    - 问题2:中心触点捕获力不足怎么办?
    - 解答:检查焊接工艺是否正确,确保焊接无误。如仍存在问题,联系技术支持寻求帮助。
    - 问题3:发现连接器表面出现腐蚀现象?
    - 解答:确保存放环境干燥,远离有害气体和液体。如腐蚀情况严重,请及时联系售后更换新的连接器。

    总结和推荐


    RPC-2.92是一款高性能的高频直角插孔PCB连接器,具有卓越的电气性能、坚固的机械结构以及优秀的环境适应能力。适合应用于需要高可靠性信号传输的场合。综合考虑其性能特点和广泛的适用性,我们强烈推荐该产品用于需要高频率稳定传输的场景。

02K249-40ML5参数

参数
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层
配件类型 -
安装方式 板安装,焊接安装,贴片安装,边缘安装
应用等级 工业级
零件状态 在售
包装方式 散装

02K249-40ML5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

02K249-40ML5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 02K249-40ML5 02K249-40ML5数据手册

02K249-40ML5封装设计

查看详情并下载
Symbol
Footprint
3D Model
