51K101-400A5

厂牌: ROSENBERGER
产品描述: Rosenberger BNC连接器母头 同轴连接器, BNC系列, 印刷电路板安装, 50Ω阻抗, 通孔端接
供应商型号: 51K101-400A5
供应商: 国内现货
标准整包数: 1

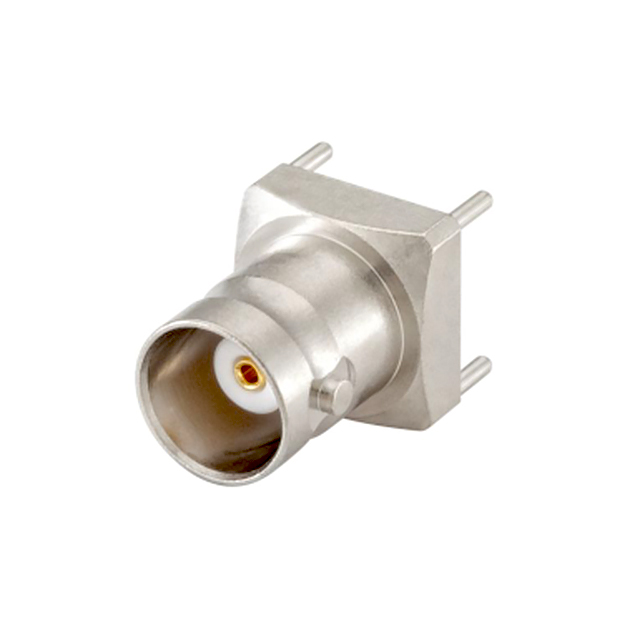

ROSENBERGER 同轴连接器(RF) - 配件 51K101-400A5

51K101-400A5概述

    BNC 50Ω 直角板对板插孔

    产品简介


    BNC 50Ω 直角板对板插孔是一种用于印刷电路板(PCB)的射频同轴连接器。这种类型的连接器主要应用于频率范围较广的应用中,例如通信系统、雷达设备和测试仪器。BNC连接器以其可靠性和耐用性而著称,适用于需要高频信号传输的场合。

    技术参数


    - 接口标准: IEC 60169-8, MIL-PRF-39012, CECC 22120
    - 阻抗: 50Ω
    - 频率范围: 直流至10 GHz
    - 回波损耗:
    - 直流至2 GHz ≥ 30 dB
    - 2至4 GHz ≥ 25 dB
    - 插入损耗: ≤ 0.05 x f [GHz] dB(直流至4 GHz)
    - 绝缘电阻: ≥ 5 x 10^3 MΩ
    - 中心接触电阻: ≤ 1.5 mΩ
    - 外接触电阻: ≤ 1 mΩ
    - 测试电压: 1500 V rms
    - 工作电压: 400 V rms
    - 功率处理能力: ≤ 80 W @ 2 GHz(20°C, 海平面, VSWR 1.0)

    产品特点和优势


    BNC 50Ω直角板对板插孔具备以下显著特点:
    1. 广泛的频率范围: 能够支持从直流到10 GHz的宽频信号传输。
    2. 高可靠性: 最低500次插拔循环,确保长时间稳定工作。
    3. 恶劣环境适应性: 能在极端温度(-55°C 至 +155°C)和高湿度环境中正常工作。
    4. 耐用性强: 经受住了严格的机械和环境测试(如振动、冲击、热冲击和腐蚀测试)。
    这些特点使得BNC 50Ω插孔成为高性能通信和测量设备的理想选择,在多种苛刻条件下仍能提供稳定的信号传输质量。

    应用案例和使用建议


    BNC 50Ω插孔常用于:
    - 通信系统: 高速数据传输、无线电通信。
    - 雷达设备: 频率范围内的信号传输。
    - 测试仪器: 包括示波器、频谱分析仪等。
    在使用过程中,建议注意以下几点以确保最佳性能:
    1. PCB布局设计: 确保PCB设计满足阻抗匹配要求,以获得更好的回波损耗和插入损耗性能。
    2. 电缆匹配: 尽量使用与其阻抗匹配的电缆,避免因阻抗不匹配造成的信号反射损失。

    兼容性和支持


    该产品未指定与特定电缆型号的兼容性,但可广泛匹配不同直径的同轴电缆。Rosenberger公司提供全面的技术支持和售后服务,确保客户在使用过程中的所有问题都能得到及时解决。

    常见问题与解决方案


    - 问题: 插头和插座无法正确连接。
    - 解决方法: 检查是否有异物堵塞插口,必要时清洁插口。
    - 问题: 连接器接触不良。
    - 解决方法: 检查中心导体是否弯曲或损坏,重新安装并确保紧固。


    总结和推荐


    总体来看,BNC 50Ω直角板对板插孔以其宽泛的频率支持范围、优良的环境适应性和强大的可靠性在市场上具有较高的竞争力。对于需要在高频率环境下稳定工作的设备,这款连接器是理想的选择。强烈推荐给需要高频信号传输、并且工作环境较为严苛的应用场合。

51K101-400A5参数

参数
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
颜色 -
基体镀层
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

51K101-400A5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

51K101-400A5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 51K101-400A5 51K101-400A5数据手册

51K101-400A5封装设计

查看详情并下载
Symbol
Footprint
3D Model
