LTR18EZPJ751

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 750Ω ±5% 1.5W ±200ppm/℃ 0612 贴片安装 1.6mm*3.2mm*650μm
供应商型号: CSJ-ST47844097
供应商: 海外现货
标准整包数: 1

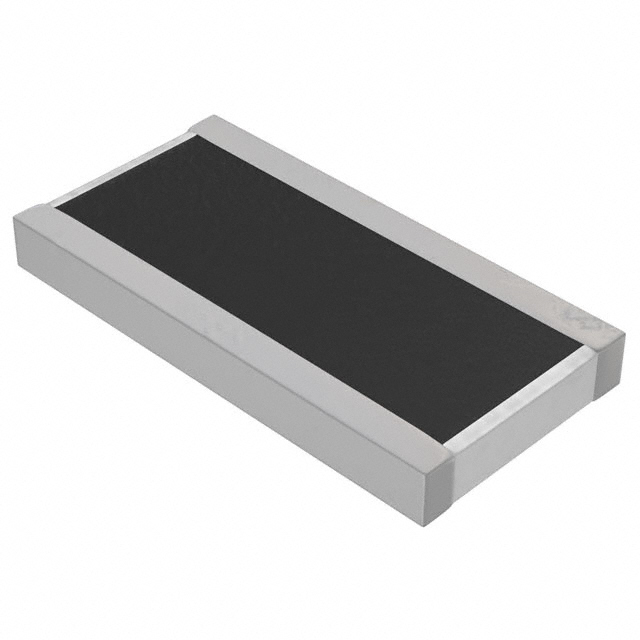

ROHM 贴片电阻 LTR18EZPJ751

LTR18EZPJ751概述

    High Power Chip Resistors (Wide Terminal Type): LTR Series Technical Overview

    1. 产品简介


    高功率芯片电阻(宽终端类型)LTR系列是专为需要高可靠性、高性能和宽工作温度范围的应用而设计的产品。该系列电阻具备长侧端子、最高额定功率及抗浪涌特性,适合于各种工业和汽车应用领域。通过严格的ISO9001和TS16949认证,并符合AEC-Q200标准,LTR系列确保了卓越的质量和性能。

    2. 技术参数


    - 产品型号:
    - LTR10:0805 封装,额定功率0.25W
    - LTR18:1206 封装,额定功率0.75W
    - LTR50:2010 封装,额定功率1.0W
    - LTR100:2512 封装,额定功率2.0W
    - 关键参数:
    - 工作电压:300V (LTR10), 400V (LTR18, LTR50, LTR100)
    - 最大过载电压:300V (LTR10), 400V (LTR18, LTR50, LTR100)
    - 温度系数:±100ppm/℃ (±0.5%、±1%), ±200ppm/℃ (±5%)
    - 温度范围:-55℃ 至 +155℃
    - 电阻值范围:1Ω 至 1MΩ (根据型号不同)

    3. 产品特点和优势


    - 高可靠性:通过长侧端子的设计实现更好的焊接可靠性和稳定性。
    - 高性能:具有行业内最高的功率等级。
    - 抗浪涌能力:在所有系列中均保证了优异的抗浪涌特性。
    - 质量认证:ROHM电阻已获得ISO9001和TS16949认证。
    - 广泛适用性:符合AEC-Q200标准,适用于汽车和其他工业应用。

    4. 应用案例和使用建议


    - 应用案例:这些电阻广泛应用于工业自动化控制系统、汽车电子系统、电源管理和测试设备等领域。
    - 使用建议:当环境温度超过70℃时,需按照降额曲线调整功率消耗。安装时确保遵循正确的回流焊接工艺,避免使用活性高的卤素助焊剂残留对产品性能的影响。

    5. 兼容性和支持


    - 兼容性:与标准的表面贴装工艺兼容。
    - 支持:ROHM提供详尽的技术文档和支持服务,确保用户能够顺利进行产品集成和应用开发。

    6. 常见问题与解决方案


    - 问题1:电阻在高温环境下运行时出现性能下降。
    - 解决办法:确认使用环境温度不超过155℃,并按要求调整功率消耗。
    - 问题2:安装过程中出现焊接不良现象。
    - 解决办法:检查焊接工艺参数,确保使用无活性的助焊剂,并遵循正确的回流焊接方法。

    7. 总结和推荐


    综合来看,LTR系列高功率芯片电阻具有出色的稳定性和可靠性,特别适合在极端环境下工作的应用场合。其高功率等级和抗浪涌特性使其成为工业和汽车应用的理想选择。推荐在需要高可靠性的关键电路中使用该系列产品。

LTR18EZPJ751参数

参数
电阻值 750Ω
精度 ±5%
额定功率 1.5W
温度系数 ±200ppm/℃
长*宽*高 1.6mm*3.2mm*650μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTR18EZPJ751厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR18EZPJ751数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR18EZPJ751 LTR18EZPJ751数据手册

LTR18EZPJ751封装设计

查看详情并下载
Symbol
Footprint
3D Model
