首页  >  产品百科  >  LTR18EZPFSR015

LTR18EZPFSR015

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 15mΩ ±1% 1.5W 0ppm/℃~300ppm/℃ 0612 贴片安装 1.6mm*3.2mm*650μm
供应商型号: 3254947
供应商: 海外现货
标准整包数: 10

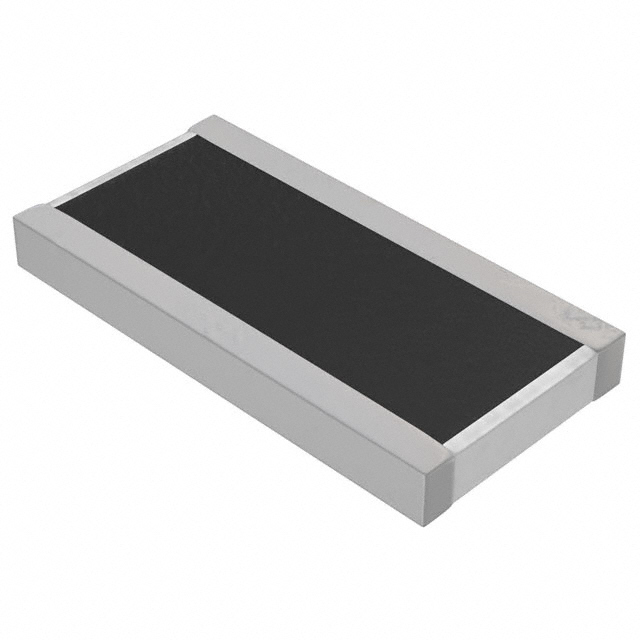

ROHM 贴片电阻 LTR18EZPFSR015

LTR18EZPFSR015概述

    High Power Thick Film Shunt Resistors: LTR & LHR Series

    产品简介


    高功率厚膜分流电阻(宽终端类型)是专为电流检测设计的芯片电阻。本系列包括LTR和LHR两个子系列,其中LHR系列具有低温度系数(TCR),适用于需要高度精确度的应用场景。这些电阻广泛应用于汽车、工业控制、电源管理等领域,以确保高效、可靠的电流检测功能。

    技术参数


    以下是LTR和LHR系列的主要技术规格和参数:
    | 系列 | 尺寸 | 额定功率 (70℃) | 电阻范围 | 温度系数 | 工作温度范围 | 汽车级 |
    ||
    | LTR10 | 1220 [0508] | 0.5 W | 0.047Ω~10Ω | ±150 ppm/℃ | -55℃~+155℃ | 是 |
    | LTR18 | 1632 [0612] | 1.0 W | 0.01Ω~1Ω | ±100 ppm/℃ | -55℃~+155℃ | 是 |
    | LTR50 | 2550 [1020] | 2.0 W | 0.01Ω~0.91Ω | ±100 ppm/℃ | -55℃~+155℃ | 是 |
    | LTR100 | 3264 [1225] | 2.0 W | 0.1Ω~1Ω | ±200 ppm/℃ | -55℃~+155℃ | 是 |

    产品特点和优势


    1. 高联合可靠性:长侧终端设计提供了更高的连接可靠性。
    2. 高功率密度:通过提高额定功率,可以替代更小尺寸的电阻,有助于节省空间。
    3. ISO9001/IATF16949认证:符合严格的品质控制标准。
    4. AEC-Q200认证:适用于汽车领域的严格要求。

    应用案例和使用建议


    这些高功率厚膜分流电阻广泛应用于需要高精度电流检测的应用中。例如,在汽车电子控制系统中,它们被用于监控和保护关键电路,确保系统安全运行。在工业控制领域,这些电阻可用于电源管理系统,实现高效的电流检测和控制。
    使用建议:
    - 在高温环境下使用时,请参考降额曲线调整功率。
    - 确保正确的焊点尺寸和位置,以保证最佳电气性能。

    兼容性和支持


    这些电阻具有良好的兼容性,可与其他电子元件配合使用。ROHM提供详尽的技术文档和支持服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电阻过热。
    解决方法:检查电路负载是否超出额定值,必要时降低负载或增加散热措施。
    2. 问题:测量误差。
    解决方法:确认使用的测量设备精度足够高,并进行适当的校准。
    3. 问题:焊接不良。
    解决方法:确保正确的焊接温度和时间,并使用适当的助焊剂。

    总结和推荐


    总体而言,高功率厚膜分流电阻LTR和LHR系列以其高可靠性和优良的电气性能,在汽车和工业控制领域展现出显著的优势。这些电阻不仅具有出色的电流检测能力,还具备优秀的温度稳定性和可靠性。因此,我们强烈推荐这些产品给需要高精度电流检测的应用。
    如果您对具体的产品型号或技术支持有任何疑问,建议直接联系ROHM的销售代表以获取更详细的信息和支持。

LTR18EZPFSR015参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 1.5W
温度系数 0ppm/℃~300ppm/℃
长*宽*高 1.6mm*3.2mm*650μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTR18EZPFSR015厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR18EZPFSR015数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR18EZPFSR015 LTR18EZPFSR015数据手册

LTR18EZPFSR015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.328
100+ ¥ 1.2259
500+ ¥ 1.1442
1000+ ¥ 1.1237
2500+ ¥ 1.1237
5000+ ¥ 1.1033
25000+ ¥ 1.1033
50000+ ¥ 1.1033
库存: 1199
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.28
