ESR10EZPD1201

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 1.2KΩ ±0.5% 400mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 10B-3942070-4
供应商: 国内现货
标准整包数: 10

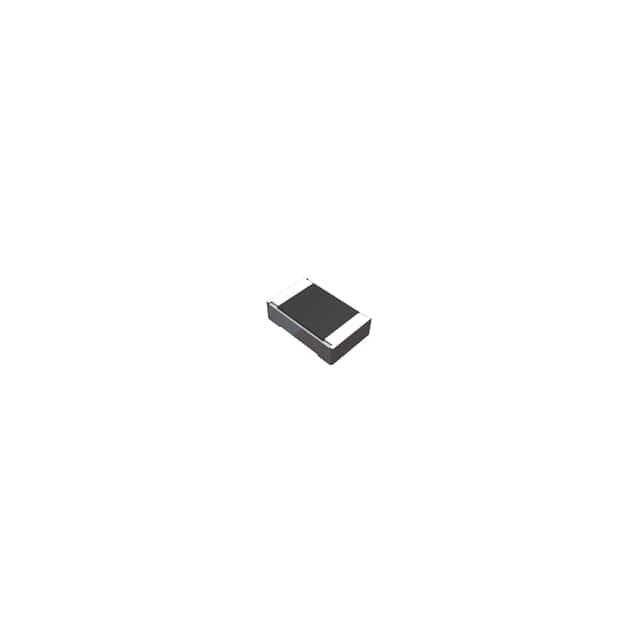

ROHM 贴片电阻 ESR10EZPD1201

ESR10EZPD1201概述

    Anti-surge Chip Resistors: ESR Series

    产品简介


    Anti-surge芯片电阻(ESR系列)是专为提高抗浪涌能力设计的电子元器件。这类电阻主要应用于各类需要承受高电压冲击和频繁电流波动的电路中。它们不仅具有出色的耐热性和稳定性,还能有效防止静电放电带来的损害。ESR系列广泛应用于汽车电子、通信设备、消费电子产品等领域。

    技术参数


    | 规格 | ESR01 | ESR03 | ESR10 | ESR18 | ESR25 |
    |
    | 尺寸 (mm) | 1005 (0402) | 1608 (0603) | 2012 (0805) | 3216 (1206) | 3225 (1210) |
    | 额定功率 (W) | 0.20 | 0.25 | 0.40 | 0.50 | 0.66 |
    | 极限元件电压 (V) | 50 | 150 | 150 | 200 | 200 |
    | 温度系数 (ppm/℃) | ±100 D (±0.5%) | ±100 D (±0.5%) | ±100 D (±0.5%) | ±100 D (±0.5%) | ±100 D (±0.5%) |
    | 电阻范围 (Ω) | 10 ≦ R ≦ 976k (E24/96系列) | 10 ≦ R ≦ 1M (E24/96系列) | 10 ≦ R ≦ 1M (E24/96系列) | 10 ≦ R ≦ 1M (E24/96系列) | 10 ≦ R ≦ 1M (E24/96系列) |
    | 操作温度范围 (℃) | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 |

    产品特点和优势


    1. 独特的电阻元素模式和激光修剪技术:显著提高了浪涌电阻特性。
    2. 强大的静电放电防护:具备2kV至5kV的静电放电抵抗力。
    3. 卓越的功率等级:能在高功率环境下稳定运行。
    4. 质量认证:通过ISO9001和TS16949认证。
    5. 符合标准:通过AEC-Q200标准认证,适用于汽车应用。

    应用案例和使用建议


    ESR系列电阻在多种设备中广泛应用,如汽车电子控制系统、工业自动化设备、通信基站等。为了确保最佳性能,建议在安装过程中严格遵守制造商的建议,特别是关于温度和湿度控制、焊接条件等。在高温环境中,要根据降额曲线调整功率消耗。此外,在户外使用时应注意防潮和防尘。

    兼容性和支持


    ESR系列电阻与市面上大多数标准SMD装配工艺兼容。ROHM提供全面的技术支持和售后服务,包括详细的使用说明和技术咨询。

    常见问题与解决方案


    1. 问:如何判断ESR系列电阻的工作温度范围?
    答:检查数据表中的“操作温度范围”,通常为-55°C至+155°C。

    2. 问:如何确保电阻不受到静电损坏?
    答:在处理和储存期间必须采取适当的静电防护措施,例如接地人体和设备、使用离子风机等。

    总结和推荐


    ESR系列抗浪涌芯片电阻凭借其卓越的抗冲击能力和广泛的温度适应性,在各类复杂环境下表现出色。其通过多项国际认证,可靠性高,非常适合于高要求的应用场景。强烈推荐在需要强大电流保护和高可靠性的项目中使用。

ESR10EZPD1201参数

参数
电阻值 1.2KΩ
精度 ±0.5%
额定功率 400mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESR10EZPD1201厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR10EZPD1201数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR10EZPD1201 ESR10EZPD1201数据手册

ESR10EZPD1201封装设计

查看详情并下载
Symbol
Footprint
3D Model
