UCR006YVPFLR820

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 820mΩ ±1% 100mW 0ppm/℃~300ppm/℃ 0201 贴片安装 620μm*320μm*290μm
供应商型号: 846-UCR006YVPFLR820CT-ND
供应商: Digi-Key
标准整包数: 1

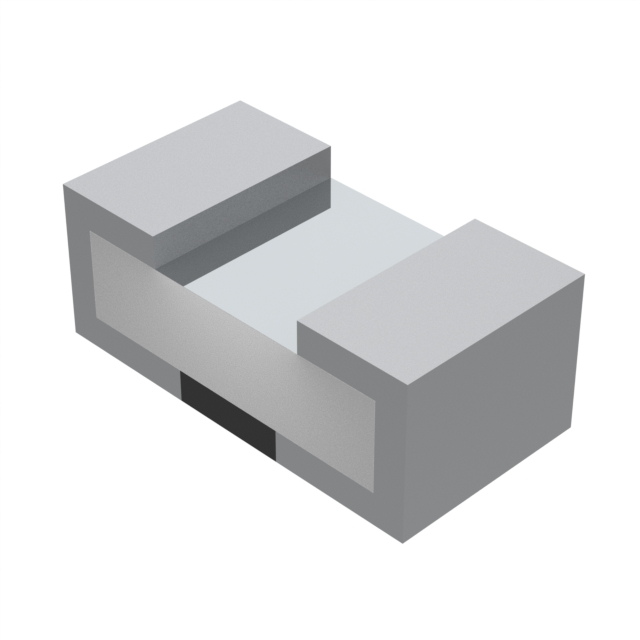

ROHM 贴片电阻 UCR006YVPFLR820

UCR006YVPFLR820概述

    文章标题:厚膜低阻值芯片电阻器(UCR系列)技术手册解读

    1. 产品简介


    厚膜低阻值芯片电阻器(UCR系列)是ROHM公司推出的一款专用于电流检测的高性能电子元器件。该系列产品采用了先进的厚膜电阻技术,具备非常低的阻值范围(最低可达11mΩ),广泛应用于汽车、工业控制、电源管理及通信设备等领域。UCR系列电阻器以其高精度、低热漂移和卓越的环境适应性,成为当前电子系统中不可或缺的重要组件。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 阻值范围(单位:Ω) | 0.011至0.910 |
    | 阻值公差(±) | ±1% 或 ±5% |
    | 温度系数(ppm/℃) | 0至+300 ppm |
    | 额定功率(单位:W) | 0.1至0.5 |
    | 工作温度范围(单位:℃) | -55至+155 |
    | 封装尺寸 | 0603、1005、1608、2012、3216 |
    主要特点:
    - 厚膜电阻技术提供极低阻值,满足精密电流检测需求。
    - 底部结构设计降低了安装过程中的阻值偏移。
    - 独特的热稳定性改进提高了器件可靠性。
    - 符合ISO9001、ISO/TS16949质量体系认证。
    - 满足AEC-Q200标准,适用于车规级应用。

    3. 产品特点和优势


    UCR系列电阻器凭借其独特的技术和设计,在以下方面表现出显著的优势:
    - 低阻值和高精度:适合高灵敏度的电流检测应用。
    - 热稳定性:有效减少因温度变化引起的阻值漂移。
    - 抗焊料冲击性能:能够承受焊接工艺带来的高温冲击。
    - 高可靠性:通过多项严苛测试(如湿热老化、快速温变等)验证。
    - 兼容性强:广泛适配各类电子系统,特别是在汽车电子和工业控制领域具有竞争力。

    4. 应用案例和使用建议


    典型应用场景:
    - 汽车电子:用于电动汽车电池管理系统中的电流检测。
    - 工业控制:在大功率设备中监测电流流动情况。
    - 通信设备:确保供电系统稳定运行。
    使用建议:
    - 在实际应用中,需根据具体电路需求选择合适的阻值和封装尺寸。
    - 安装时避免施加过高的功率,以免影响长期稳定性。
    - 定期检查焊接连接质量,防止因焊点老化导致接触不良。

    5. 兼容性和支持


    UCR系列电阻器与主流电子设备高度兼容,支持自动化贴片工艺。此外,ROHM公司提供全面的技术支持服务,包括产品选型指导、售后维修和技术培训,确保客户能够高效利用该产品进行系统设计。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后阻值异常增大 | 确保焊接温度符合规范,避免过高的热应力 |
    | 使用中出现轻微漂移现象 | 调整电路设计以降低外界温度影响 |
    | 接触不良或失效 | 检查焊接点是否清洁且牢固 |

    7. 总结和推荐


    UCR系列厚膜低阻值芯片电阻器凭借其优异的性能表现和广泛的应用潜力,无疑是电流检测领域的优秀解决方案。无论是对于追求高精度的工业应用,还是对成本敏感的消费类电子产品,该产品都能提供可靠的支持。强烈推荐给需要高性能、高稳定性的用户。
    通过本文解读,相信读者对UCR系列电阻器有了更深入的了解。如需进一步技术咨询,请联系ROHM官方技术支持团队!

UCR006YVPFLR820参数

参数
电阻值 820mΩ
精度 ±1%
额定功率 100mW
温度系数 0ppm/℃~300ppm/℃
长*宽*高 620μm*320μm*290μm
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

UCR006YVPFLR820厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UCR006YVPFLR820数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM UCR006YVPFLR820 UCR006YVPFLR820数据手册

UCR006YVPFLR820封装设计

查看详情并下载
Symbol
Footprint
3D Model
