KTR10EZPF1692

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 16.9KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 755-KTR10EZPF1692
供应商: Mouser
标准整包数: 1

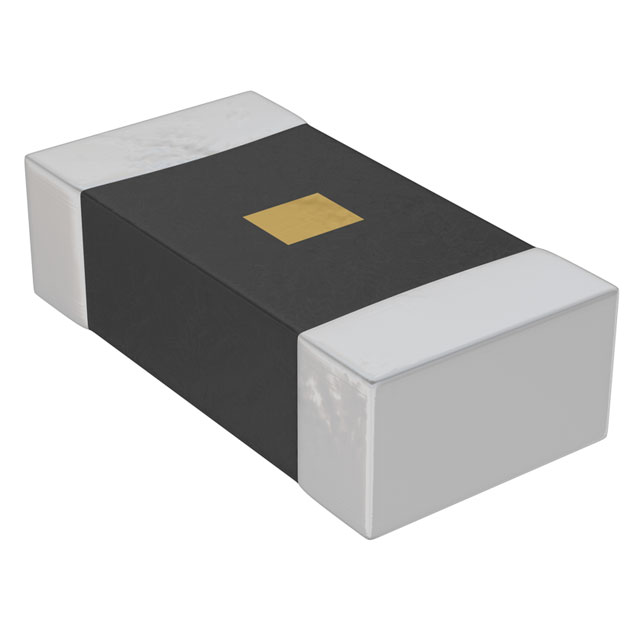

ROHM 贴片电阻 KTR10EZPF1692

KTR10EZPF1692概述

    高压电阻芯片电阻器产品技术手册

    1. 产品简介


    产品类型: 高压电阻芯片电阻器(KTR系列)
    主要功能:
    - 提供高于常规产品的两倍额定电压。
    - 适用于高压电路,如相机闪光灯电路等。
    应用领域:
    - 相机闪光灯电路
    - 汽车电子
    - 工业控制
    - 通信设备

    2. 技术参数


    | 型号 | 尺寸 | 额定功率(70℃) | 最大工作电压 | 温度系数 | 电阻公差 | 电阻范围 | 工作温度范围 | 汽车级可用 |
    |
    | KTR03 | 1608 (0603) | 0.10 W | 350 V | ±200 ppm/℃ | ±1% | 1Ω ≤ R ≤ 10MΩ (E24/96系列) | -55℃ ~ +155℃ | 是 |
    | KTR10 | 2012 (0805) | 0.125 W | 400 V | ±100 ppm/℃ | ±1% | 1Ω ≤ R ≤ 10MΩ (E24/96系列) | -55℃ ~ +155℃ | 是 |
    | KTR18 | 3216 (1206) | 0.25 W | 500 V | ±100 ppm/℃ | ±1% | 1Ω ≤ R ≤ 10MΩ (E24/96系列) | -55℃ ~ +155℃ | 是 |
    | KTR25 | 3225 (1210) | 0.33 W | 600 V | ±100 ppm/℃ | ±1% | 1Ω ≤ R ≤ 10MΩ (E24/96系列) | -55℃ ~ +155℃ | 是 |
    注释:
    - E24: 标准产品
    - E96: 定制产品
    - 设计和规格可能变更,具体请参考产品附带的规格表。

    3. 产品特点和优势


    - 高电压耐受能力: 额定电压是常规产品的两倍。
    - 认证: ROHM公司生产的电阻器已获得ISO9001/IATF16949认证。
    - 可靠性: 符合AEC-Q200标准,适用于汽车电子应用。
    - 稳定性: 良好的温度系数,确保电阻值随温度变化的稳定性。
    - 广泛应用: 适用于多种应用领域,如相机闪光灯电路、汽车电子等。

    4. 应用案例和使用建议


    - 相机闪光灯电路: 在这种高压电路中,KTR系列电阻器可以提供稳定的电流和电压,确保闪光灯正常工作。
    - 汽车电子: 汽车电子系统中需要高度可靠的电阻器,KTR系列可以满足这一需求。
    使用建议:
    - 确保电路设计时考虑最大工作电压和额定功率的限制。
    - 遵循制造商的推荐温度范围,避免过热导致性能下降。
    - 使用合适的焊接工艺,以保持电阻器的可靠性和寿命。

    5. 兼容性和支持


    - 兼容性: KTR系列电阻器具有多种尺寸,可兼容不同的电路板设计。
    - 支持和服务: ROHM公司提供全面的技术支持,包括产品咨询、故障排除和技术文档。

    6. 常见问题与解决方案


    - 问题: 电阻器在高温环境下工作不稳定。
    - 解决方案: 确认电路设计时的散热措施,使用适当的冷却方法。

    - 问题: 电阻器的阻值漂移较大。
    - 解决方案: 确认焊接质量和温度系数的稳定性,确保安装正确无误。

    7. 总结和推荐


    KTR系列高压电阻芯片电阻器是一款高性能的产品,具备高电压耐受能力、良好的温度稳定性和广泛的应用范围。在相机闪光灯电路和汽车电子等领域中表现出色。其可靠的设计和认证使其成为众多应用的理想选择。强烈推荐在高要求环境中使用KTR系列电阻器。

KTR10EZPF1692参数

参数
电阻值 16.9KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR10EZPF1692厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR10EZPF1692数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR10EZPF1692 KTR10EZPF1692数据手册

KTR10EZPF1692封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.0407
10+ $ 0.1231 ¥ 1.0398
100+ $ 0.0713 ¥ 0.6025
500+ $ 0.0583 ¥ 0.4926
1000+ $ 0.0385 ¥ 0.3253
5000+ $ 0.0367 ¥ 0.3103
10000+ $ 0.0292 ¥ 0.2464
25000+ $ 0.027 ¥ 0.2282
50000+ $ 0.0252 ¥ 0.2129
库存: 8215
起订量: 1 增量: 1
