BU30SD2MG-MTR

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 68dB(1kHz) 80μA 正极 Fixed 200mA 1 3V 1.7V 3V 6V 150mV@ 100mA 10mV 15mV SSOP-5 贴片安装,黏合安装
供应商型号: CSJ-ST50108755
供应商: 海外现货
标准整包数: 1

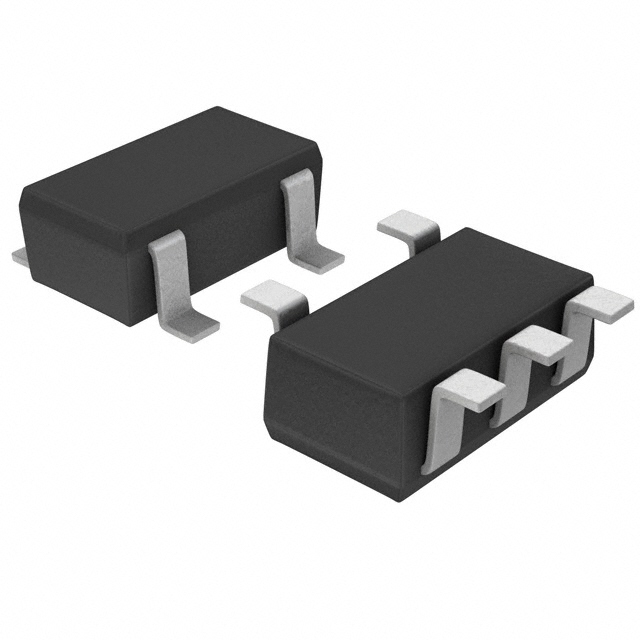

ROHM LDO稳压器 BU30SD2MG-MTR

BU30SD2MG-MTR概述


    产品简介


    产品类型: BUxxSD2-M系列是高性能的CMOS低压差(LDO)稳压器,输出电流能力高达200mA。
    主要功能: 适用于各种逻辑IC、射频(RF)和摄像头模块的电源供应。
    应用领域: 主要应用于汽车设备、便携式设备、摄像头模块和其他需要微控制器或逻辑电路的电子设备。该产品已通过AEC-Q100认证。

    技术参数


    输入电源电压范围: 1.7V至6.0V
    输出电流范围: 0至200mA
    工作温度范围: -40℃至+105℃
    输出电压线性组合: 1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
    输出电压精度: ±2.0%
    电路电流: 33µA(典型值)
    待机电流: 0µA(典型值)
    封装尺寸: SSOP5 2.90mm x 2.80mm x 1.25mm

    产品特点和优势


    - 高输出电压精度: 在所有推荐条件下,输出电压精度可达±2.0%
    - 优秀的噪声抑制能力: 典型值下,在1kHz频率时,噪声抑制比可达68dB
    - 兼容小陶瓷电容: 输入和输出电容分别为0.47μF,有助于减小PCB面积
    - 低功耗: 工作电流仅为33µA,大大减少了能耗
    - 具备输出控制功能
    - 内置过电流保护电路(OCP)和热关断电路(TSD), 以确保稳定和安全的运行
    - 包装类似SOT23-5, 便于安装和集成

    应用案例和使用建议


    典型应用场景:
    - 汽车设备: 适用于车载电子设备如仪表盘显示、后视镜摄像头等
    - 便携式设备: 适合智能手机、平板电脑等移动设备
    - 摄像头模块: 用于监控系统、行车记录仪等
    使用建议:
    - 温度特性: 在不同温度下,建议考虑电容的选择及其温度特性,以确保最佳的性能
    - 负载和线性调节: 使用时应注意输入和输出电压的变化,调整合适的输出电容值,以达到最佳的线性调节性能

    兼容性和支持


    - 兼容性: 该产品设计兼容小型陶瓷电容器(Cin = Cout = 0.47 μF),使其易于集成到现有设计中
    - 支持: 厂商提供详尽的技术文档、参考设计以及客户服务支持,帮助用户快速解决使用过程中遇到的问题

    常见问题与解决方案


    问题1: 产品无法启动
    - 解决方法: 检查输入电源电压是否符合规定范围(1.7V 至 6.0V),并确认是否有正确的连接
    问题2: 输出电压不准确
    - 解决方法: 确认外部电容值(Cin 和 Cout)是否符合要求,建议选择合适的陶瓷电容器并确保安装正确
    问题3: 过热
    - 解决方法: 确保散热措施得当,根据需要增加散热片或使用散热更好的基板

    总结和推荐



    总结

    :
    - 优点: BUxxSD2-M系列以其高精度输出电压、优秀的噪声抑制能力和低功耗特性,在众多应用场景中表现出色
    - 综合评价: 该系列产品在汽车设备、便携式设备和摄像头模块等领域中具有显著的应用价值
    推荐:
    - 推荐将BUxxSD2-M系列用于那些对精度和稳定性有较高要求的应用场合。其独特的特性和优势使其成为同类产品中的佼佼者,是工程师们在设计电源管理系统时的理想选择。

BU30SD2MG-MTR参数

参数
Iq-静态电流 80μA
最小输出电压 3V
极性 正极
纹波抑制-PSRR 68dB(1kHz)
输出类型 Fixed
最小输入电压 1.7V
线路调节 15mV
稳压器数量 1
输出电流 200mA
最大压差@电流 150mV@ 100mA
负载调节 10mV
最大输入电压 6V
最大输出电压 3V
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU30SD2MG-MTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU30SD2MG-MTR数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BU30SD2MG-MTR BU30SD2MG-MTR数据手册

BU30SD2MG-MTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
