首页  >  产品百科  >  LTR100JZPF39R0

LTR100JZPF39R0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 39Ω ±1% 2W ±100ppm/℃ 1225 贴片安装 3.2mm*6.4mm*650μm
供应商型号: CSJ-ST50228735
供应商: 海外现货
标准整包数: 1

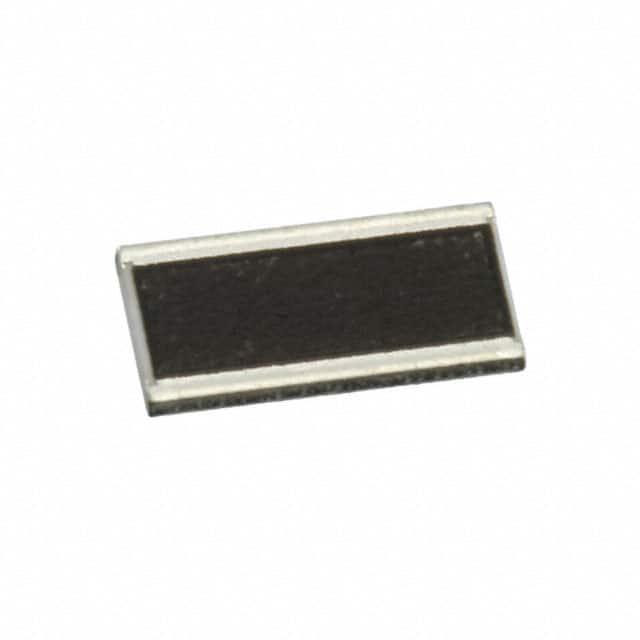

ROHM 贴片电阻 LTR100JZPF39R0

LTR100JZPF39R0概述

    High Power Chip Resistors (Wide Terminal Type / Anti-Surge): LTR Series

    1. 产品简介


    High Power Chip Resistors(宽终端型/抗浪涌)系列,型号为LTR,是罗姆公司(ROHM)推出的一款高性能电子元器件。这些电阻器特别适用于需要高可靠性和功率处理能力的应用场景,如工业控制、汽车电子、通信设备等。它们具有长边终端结构,确保了焊接的可靠性,并且具备出色的浪涌保护特性。

    2. 技术参数


    | 型号 | 尺寸(mm/inch) | 额定功率(W) | 最大限流电压(V) | 温度系数(ppm/℃) | 电阻精度(%) | 电阻范围(Ω) | 工作温度范围(℃) | 汽车级 |
    |
    | LTR10 | 1220 (0508) | 0.25 | 150 | ±100 | D (±0.5%), F (±1%), J (±5%) | 10 ≦ R ≦ 1M (E24/96系列) | -55 ~ +155 | 是 |
    | LTR18 | 1632 (0612) | 0.75 | 200 | ±100 | D (±0.5%), F (±1%), J (±5%) | 1 ≦ R ≦ 1M (E24系列) | -55 ~ +155 | 是 |
    | LTR50 | 2550 (1020) | 1.0 | 200 | ±100 | D (±0.5%), F (±1%), J (±5%) | 1 ≦ R ≦ 130k (E24系列) | -55 ~ +155 | 是 |
    | LTR100 | 3264 (1225) | 2.0 | 200 | ±100 | D (±0.5%), F (±1%), J (±5%) | 1 ≦ R < 1M (E24系列) | -55 ~ +155 | 是 |

    3. 产品特点和优势


    - 高焊接可靠性:LTR系列采用长边终端设计,显著提高了焊接可靠性。
    - 高功率额定值:在同类产品中具有最高的功率额定值。
    - 抗浪涌特性:所有系列均具备强大的浪涌防护能力。
    - 认证标准:ROHM生产的电阻器已获得ISO9001/IATF16949认证,并符合AEC-Q200标准。
    - 多功能性:支持多种电阻精度和阻值范围,适应不同应用场景的需求。

    4. 应用案例和使用建议


    LTR系列芯片电阻器广泛应用于各类高可靠性需求的应用场景。例如,在汽车电子系统中,由于其出色的抗浪涌能力和高温适应性,可以用于电池管理系统、电机控制系统等。在工业控制领域,可用于电源管理、电机驱动等场合。
    使用建议:
    - 环境适应性:确保使用环境温度在-55℃到+155℃范围内。
    - 功率限制:注意根据环境温度调整功率,避免过载导致损坏。
    - 防静电措施:操作时要采取适当的防静电措施,防止因静电损伤产品。

    5. 兼容性和支持


    - 兼容性:LTR系列芯片电阻器可与多种电子设备和其他元器件无缝对接。
    - 支持:制造商提供详细的技术文档和售后服务支持,以帮助用户进行安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 确保使用正确的焊锡工艺,检查焊接温度和时间。 |
    | 阻值漂移 | 在使用前充分预热,避免在极端环境下使用。 |
    | 抗浪涌能力差 | 选择适合的型号,确认满足浪涌测试要求。 |

    7. 总结和推荐


    LTR系列高功率芯片电阻器以其卓越的性能和可靠性,在多个应用领域表现出色。它在高温、高压和浪涌条件下的稳定表现使其成为理想的选择。强烈推荐在对电子元器件有较高要求的应用中使用此系列产品。

LTR100JZPF39R0参数

参数
电阻值 39Ω
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*6.4mm*650μm
通用封装 1225
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTR100JZPF39R0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR100JZPF39R0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR100JZPF39R0 LTR100JZPF39R0数据手册

LTR100JZPF39R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.272 ¥ 2.3034
库存: 2380
起订量: 183 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.3
直接购买
加入购物车
