PML50HZPJV0L5

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 500μΩ ±5% 2W ±150ppm/℃ 1020 贴片安装 2.5mm(长度)*5mm(宽度)
供应商型号: CSJ-ST50228985
供应商: 海外现货
标准整包数: 1

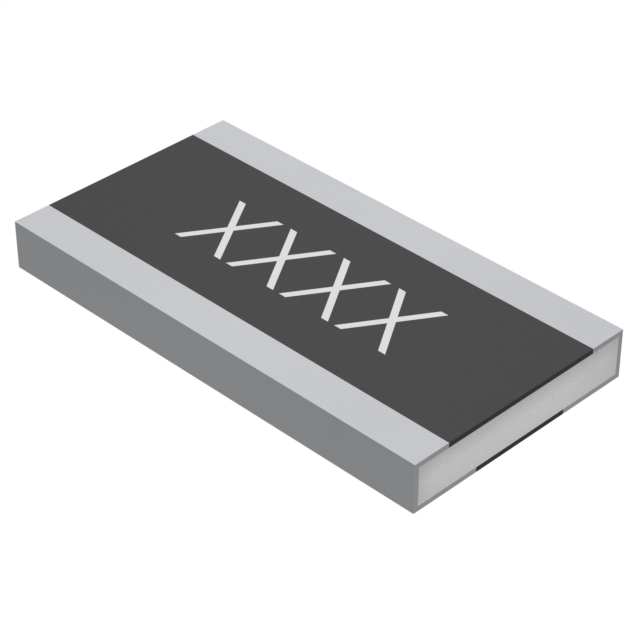

ROHM 贴片电阻 PML50HZPJV0L5

PML50HZPJV0L5概述


    产品简介


    PML系列超低阻值电阻器
    PML系列是罗姆公司生产的用于电流检测的超低阻值芯片电阻器,采用宽终端设计,具有高接合可靠性。这些电阻器具有非常低的阻值范围,适用于汽车和工业控制等领域。它们的主要功能是在高精度电流检测中提供可靠的电阻参考,并且具备较高的温度稳定性和可靠性。

    技术参数


    | 型号 | 尺寸(mm) | 额定功率(W) | 温度系数(ppm/℃) | 电阻容差(%) | 阻值范围(mΩ) | 工作温度范围(℃) | 汽车级 |

    | PML10 | 1220(0508) | 0.66 | ±200 | G (±2%), J (±5%) | 1.0, 1.5, 2.0, 2.5 | -55 ~ +155 | 是 |
    | PML18 | 1632(0612) | 1 | ±150 | G (±2%), J (±5%) | 0.5, 1.0, 1.5, 2.0, 2.5 | -55 ~ +155 | 是 |
    | PML50 | 2550(1020) | 2 | ±150 | J (±5%) | 0.5, 2.2 | -55 ~ +155 | 是 |
    | PML100 | 3264(1225) | 2(3W @ 25℃) | ±150 | J (±5%) | 0.5, 1.0, 1.5, 2.0, 2.2 | -55 ~ +155 | 是 |

    产品特点和优势


    1. 超低阻值:该系列产品具有极低的阻值范围,适合高精度电流检测应用。
    2. 高可靠性:采用了宽终端配置,确保了高接合可靠性。
    3. 无修剪结构:改善了电流检测精度,通过无修剪结构实现。
    4. 质量认证:ROHM公司的电阻器已获得ISO9001/IATF16949认证。
    5. 行业标准认证:符合AEC-Q200标准。

    应用案例和使用建议


    应用案例
    - 汽车工业:PML系列电阻器广泛应用于汽车电子控制系统中,如电池管理系统和电机控制电路。
    - 工业控制:适用于高精度电流检测系统,如电源管理模块和电机驱动器。
    使用建议
    1. 选择合适的型号:根据具体应用需求选择不同阻值范围的型号。
    2. 注意散热:在高温环境下使用时,需考虑电阻器的散热问题,避免因过热导致性能下降。
    3. 保持清洁:在安装过程中应注意保持器件的清洁,避免灰尘和杂质对性能的影响。

    兼容性和支持


    PML系列电阻器与其他电子元件和设备兼容性良好,可以方便地集成到各种系统中。ROHM公司提供了详细的用户指南和技术支持,确保用户能够正确使用和维护这些产品。

    常见问题与解决方案


    1. 高温下的性能变化:在超过70℃的环境中使用时,必须根据降额曲线调整功率消耗。
    - 解决方案:查阅手册中的降额曲线图,合理规划功率消耗。
    2. 焊接后的可焊性:需保证新涂层覆盖表面面积不少于95%,且没有焊接损伤。
    - 解决方案:遵循手册中的焊接条件进行操作,确保焊接质量和器件完好性。

    总结和推荐


    PML系列超低阻值电阻器以其高精度、高可靠性和良好的温度稳定性,在多种应用场景中表现出色。特别是其超低阻值和无修剪结构的设计,使其在高精度电流检测方面具有明显的优势。总体而言,我们强烈推荐使用PML系列电阻器,尤其是对于需要高精度和高可靠性的应用场合。
    此篇文章涵盖了PML系列超低阻值电阻器的技术细节和应用指导,帮助用户更好地理解和使用这一系列高品质产品。

PML50HZPJV0L5参数

参数
电阻值 500μΩ
精度 ±5%
额定功率 2W
温度系数 ±150ppm/℃
长*宽*高 2.5mm(长度)*5mm(宽度)
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PML50HZPJV0L5厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PML50HZPJV0L5数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PML50HZPJV0L5 PML50HZPJV0L5数据手册

PML50HZPJV0L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
