UCR03EVPFLR330

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 330mΩ ±1% 200mW 0ppm/℃~150ppm/℃ 0603 贴片安装 1.6mm*870μm*600μm
供应商型号: CSJ-ST50720623
供应商: 海外现货
标准整包数: 1

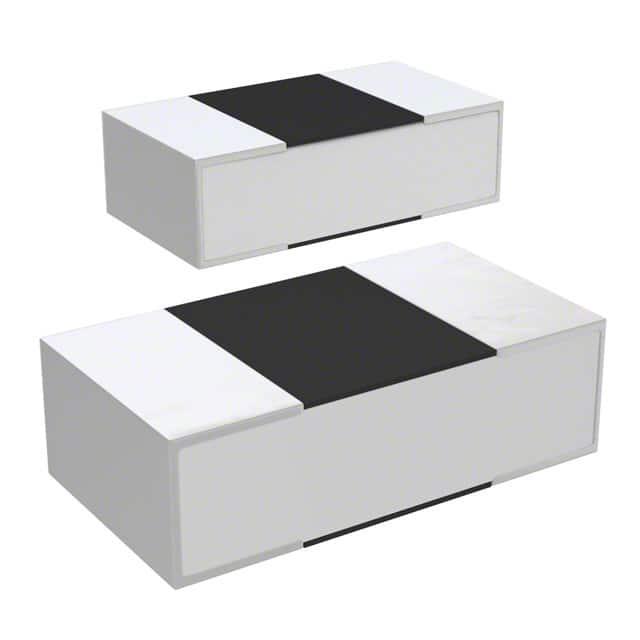

ROHM 贴片电阻 UCR03EVPFLR330

UCR03EVPFLR330概述

    # Thick Film Shunt Resistors UCR Series

    产品简介


    Thick Film Shunt Resistors UCR系列是由ROHM公司生产的高品质电阻器。这些电阻器具有非常低的阻值,可提供从11mΩ到910mΩ的阻值范围。它们适用于多种电子设备,包括汽车应用,通信设备,电源管理和其他需要高精度和稳定性的场合。

    技术参数


    UCR系列的技术规格如下表所示:
    | 型号 | 尺寸(mm [英寸]) | 额定功率(W) | 电阻范围(Ω) | 电阻容差 | 温度系数(ppm/℃) | 工作温度范围(℃) | 汽车级 |

    | UCR006 | 0.62 x 0.32 | 0.1 | 0.100 ≦ R < 1 | F (±1%) / J (±5%) | 0~300 | -55 ~+155 | 是 |
    | UCR01 | 1.00 x 0.55 | 0.125 | 0.068 ≦ R < 0.220 | F (±1%) / J (±5%) | 0~300 | -55 ~+155 | 是 |
    | UCR03 | 1.60 x 0.87 | 0.25 | 0.020 ≦ R < 0.910 | F (±1%) / J (±5%) | 0~250 | -55 ~+155 | 是 |
    | UCR10 | 2.00 x 1.25 | 0.33 | 0.011 ≦ R < 0.020 | F (±1%) / J (±5%) | 250±200 | -55 ~+155 | 是 |
    | UCR18 | 3.20 x 1.60 | 0.5 | 0.011 ≦ R < 0.1 | F (±1%) / J (±5%) | 0~350 | -55 ~+155 | 是 |
    \ 设计和规格可能随时更改。

    产品特点和优势


    1. 非常低的电阻值:UCR系列提供了从11mΩ起的非常低的电阻值,适用于需要高精度测量的应用。
    2. 底面安装设计:电阻器的阻值元件位于底部,这在安装过程中减少了电阻值的变化。
    3. 高效的散热结构:ROHM独特的结构改善了热量的处理能力。
    4. 质量认证:UCR系列已获得ISO9001 / IATF16949认证。
    5. 符合AEC-Q200标准:适合汽车应用。

    应用案例和使用建议


    应用案例
    - 汽车电子:适用于传感器电路、电源管理系统等,提供高可靠性和稳定的电阻值。
    - 通信设备:在信号处理和电源管理模块中用于精密电流检测。
    - 工业自动化:用于电流监测和控制电路。
    使用建议
    - 热管理:确保良好的散热措施,特别是在高功率应用中,避免超过额定温度。
    - 防护措施:在安装时采用防静电措施,避免静电损坏。
    - 存储条件:避免在极端环境下存放,如高温、潮湿或直接日晒。

    兼容性和支持


    - 兼容性:适用于大多数表面贴装工艺,且符合行业标准,与多种设备兼容。
    - 支持:ROHM公司提供详尽的技术文档和支持服务,包括安装指南和维护说明。

    常见问题与解决方案


    1. 问:如何确保正确读取电阻值?
    - 答:确保按照IEC代码使用三或四位数字标记方法,其中“R”表示小数点位置。例如,0.1Ω 可标记为 R10 或 R100。
    2. 问:如何应对温度变化对电阻值的影响?
    - 答:使用该系列电阻器时,考虑其温度系数,特别是在温度变化较大的环境中使用时,要预留适当的容差。
    3. 问:在储存期间需要注意什么?
    - 答:避免将产品暴露于腐蚀性气体或极端温度下,以保持产品的性能和可靠性。

    总结和推荐


    综合评估:UCR系列厚膜分流电阻器以其非常低的电阻值、优良的散热结构和高可靠性,在多种应用中表现出色。特别适合汽车、通信和工业自动化领域的精密应用。
    推荐:对于需要高精度和稳定性的场合,强烈推荐使用UCR系列电阻器。其优秀的特性使其成为这些应用的理想选择。

UCR03EVPFLR330参数

参数
电阻值 330mΩ
精度 ±1%
额定功率 200mW
温度系数 0ppm/℃~150ppm/℃
长*宽*高 1.6mm*870μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCR03EVPFLR330厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UCR03EVPFLR330数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM UCR03EVPFLR330 UCR03EVPFLR330数据手册

UCR03EVPFLR330封装设计

查看详情并下载
Symbol
Footprint
3D Model
