ESR10EZPF1R20

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 1.2Ω ±1% 400mW ±100ppm/℃ 0805 黏合安装
供应商型号: 4009431
供应商: 海外现货
标准整包数: 10

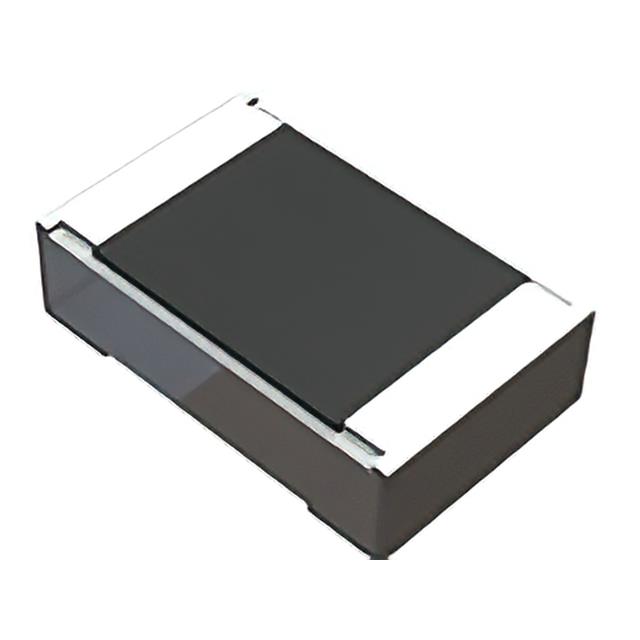

ROHM 贴片电阻 ESR10EZPF1R20

ESR10EZPF1R20概述


    产品简介


    反向突波芯片电阻器(ESR系列)
    ESR系列抗突波芯片电阻器是ROHM公司生产的高性能电阻器,主要应用于需要抵抗瞬态高能量突波的场合。该系列产品具备高可靠性、高耐压和良好的热稳定性,适用于各种工业控制、汽车电子及通信设备等领域。它们的设计旨在保护下游敏感电子组件免受突波电流的损害。

    技术参数


    | 零件编号 | 尺寸 (mm [英寸]) | 额定功率 (W) | 限值元件电压 (V) | 温度系数 (ppm/℃) | 电阻公差 (%) | 电阻范围 (Ω) | 工作温度范围 (℃) | 汽车级 |
    |
    | ESR01 | 1005 [0402] | 0.20 | 50 | ±100 (±1%) | 10≦R≦976k (E24/96系列) | -55 ~ +155 | 是 |
    | ESR03 | 1608 [0603] | 0.25 | 150 | ±100 (±0.5%) | 10≦R≦1M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR10 | 2012 [0805] | 0.40 | 150 | ±100 (±0.5%) | 10≦R≦1M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR18 | 3216 [1206] | 0.50 | 200 | ±100 (±0.5%) | 10≦R≦1M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR25 | 3225 [1210] | 0.66 | 200 | ±100 (±0.5%) | 10≦R≦1M (E24/96系列) | -55 ~ +155 | 是 |

    产品特点和优势


    1. 独占性的电阻元件图案和激光修整技术:显著提高了抗突波能力。
    2. 静电放电(ESD)防护:可达2kV至5kV。
    3. 优越的功率等级:确保高负载下的稳定性能。
    4. 质量认证:通过ISO9001和ISO/TS16949认证。
    5. 符合AEC-Q200标准:适用于汽车电子行业。

    应用案例和使用建议


    应用案例:
    - 工业控制系统中的过压保护。
    - 汽车电子系统的瞬态抑制。
    使用建议:
    - 确保电路板设计时有足够的散热空间。
    - 在电路中放置适当的保护电路以提高系统安全性。
    - 注意使用环境条件,避免极端温度和湿度的影响。

    兼容性和支持


    - 与多种电路设计兼容。
    - ROHM提供详尽的技术支持和维护服务。

    常见问题与解决方案


    1. 问:如何确认产品是否适合特定的应用?
    - 解决方法:参考产品手册中的适用环境和参数范围,咨询ROHM的技术支持团队。
    2. 问:如何避免静电放电损坏?
    - 解决方法:在制造过程中采取接地措施,使用防静电手环,确保环境湿度适中。

    总结和推荐


    综合评估:
    ESR系列抗突波芯片电阻器凭借其卓越的抗突波能力、高质量认证和广泛的工作温度范围,在多个领域展现出色的性能。其独特的技术特性和广泛的应用场景使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其优异的性能和广泛的应用场景,我们强烈推荐使用ROHM公司的ESR系列抗突波芯片电阻器。无论是工业控制还是汽车电子系统,这款产品都能为您的设备提供可靠的保护。

ESR10EZPF1R20参数

参数
电阻值 1.2Ω
精度 ±1%
额定功率 400mW
温度系数 ±100ppm/℃
通用封装 0805
安装方式 黏合安装
应用等级 汽车级
包装方式 卷带包装

ESR10EZPF1R20厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR10EZPF1R20数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR10EZPF1R20 ESR10EZPF1R20数据手册

ESR10EZPF1R20封装设计

查看详情并下载
Symbol
Footprint
3D Model
