LTR10EZPJ684

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 680KΩ ±5% 250mW ±200ppm/℃ 0508 贴片安装 1.2mm*2mm*650μm
供应商型号: 755-LTR10EZPJ684
供应商: Mouser
标准整包数: 1

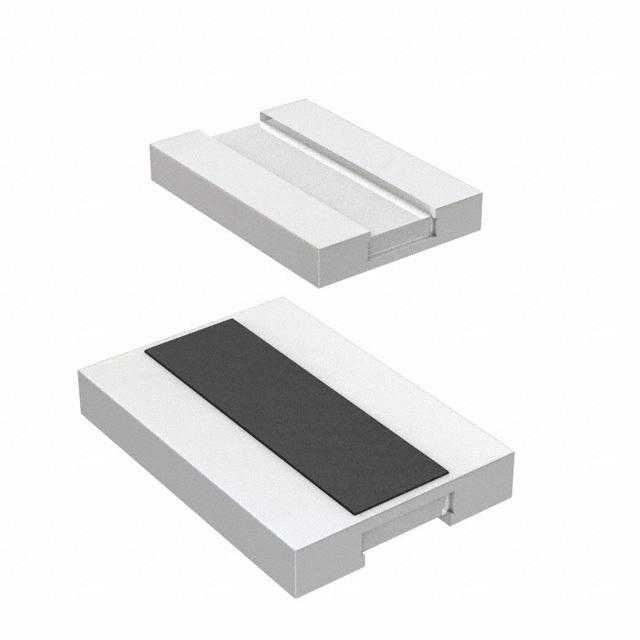

ROHM 贴片电阻 LTR10EZPJ684

LTR10EZPJ684概述

    High Power Chip Resistors (Wide Terminal Type): LTR Series

    1. 产品简介


    高功率芯片电阻(宽端子类型)LTR系列是罗姆公司设计制造的一款高性能电阻器。这类电阻器主要用于高功率应用场景,如工业控制、汽车电子、电源转换器等领域。它们具备高可靠性、耐高温和高功率承受能力,确保在恶劣环境下也能稳定工作。

    2. 技术参数


    LTR系列高功率芯片电阻的技术参数如下:
    | 型号 | 尺寸 (mm) [英寸] | 额定功率 (W) | 最大额定电压 (V) | 最大过载电压 (V) | 温度系数 (ppm/℃) | 电阻值范围 (Ω) | 工作温度范围 (℃) |

    | LTR10 | 2012 [0805] | 0.25 | 150 | 300 | ±100 | 10 ≦ R ≦ 1M | -55 ~ +155 |
    | LTR18 | 3216 [1206] | 0.75 | 200 | 400 | ±100 | 1 ≦ R ≦ 1M | -55 ~ +155 |
    | LTR50 | 5025 [2010] | 1.0 | 200 | 400 | ±100 | 1 ≦ R ≦ 130k | -55 ~ +155 |
    | LTR100 | 6432 [2512] | 2.0 | 200 | 400 | ±100 | 1 ≦ R ≦ 1M | -55 ~ +155 |

    3. 产品特点和优势


    - 高联合可靠性:LTR系列通过长侧终端实现了高联合可靠性。
    - 高功率等级:各型号在同类产品中具有最高的功率等级。
    - 反浪涌特性:所有系列均保证反浪涌特性。
    - 质量认证:ROHM电阻已获得ISO9001和ISO/TS16949认证。
    - AEC-Q200认证:符合汽车行业标准。

    4. 应用案例和使用建议


    - 应用案例:这些电阻器广泛应用于工业控制系统、汽车电子系统、电源转换器等领域。
    - 使用建议:在安装时,应注意环境温度不要超过70℃。使用时需避免瞬态负载超负荷,以免影响产品性能和可靠性。另外,在特殊环境下使用前应独立验证和确认产品性能。

    5. 兼容性和支持


    - 兼容性:这些电阻器可与其他标准电子元器件配合使用。
    - 支持:ROHM提供详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:瞬态负载下电阻器的性能变化。
    - 解决办法:确认性能特征后上板安装,避免功率超出正常额定功率。
    - 问题:在潮湿环境中电阻器的性能变化。
    - 解决办法:避免产品暴露在直接阳光下或冷凝水环境中,确保环境湿度符合推荐条件。
    - 问题:静电放电对电阻器的影响。
    - 解决办法:采取适当的预防措施,避免静电放电。

    7. 总结和推荐


    总的来说,LTR系列高功率芯片电阻是一款高可靠性的产品,适用于各种高功率应用场合。其优异的温度稳定性、抗浪涌能力和可靠性使其成为行业内的佼佼者。强烈推荐在需要高可靠性电阻器的应用中使用该产品。

LTR10EZPJ684参数

参数
电阻值 680KΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 1.2mm*2mm*650μm
通用封装 0508
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

LTR10EZPJ684厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR10EZPJ684数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR10EZPJ684 LTR10EZPJ684数据手册

LTR10EZPJ684封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.0407
10+ $ 0.1162 ¥ 0.9815
100+ $ 0.0667 ¥ 0.5636
500+ $ 0.046 ¥ 0.3887
1000+ $ 0.0396 ¥ 0.3346
5000+ $ 0.0281 ¥ 0.2373
10000+ $ 0.0259 ¥ 0.219
25000+ $ 0.0238 ¥ 0.2008
50000+ $ 0.0227 ¥ 0.1916
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
