首页  >  产品百科  >  KTR10EZPJ222

KTR10EZPJ222

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 2.2KΩ ±5% 125mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 755-KTR10EZPJ222
供应商: Mouser
标准整包数: 1

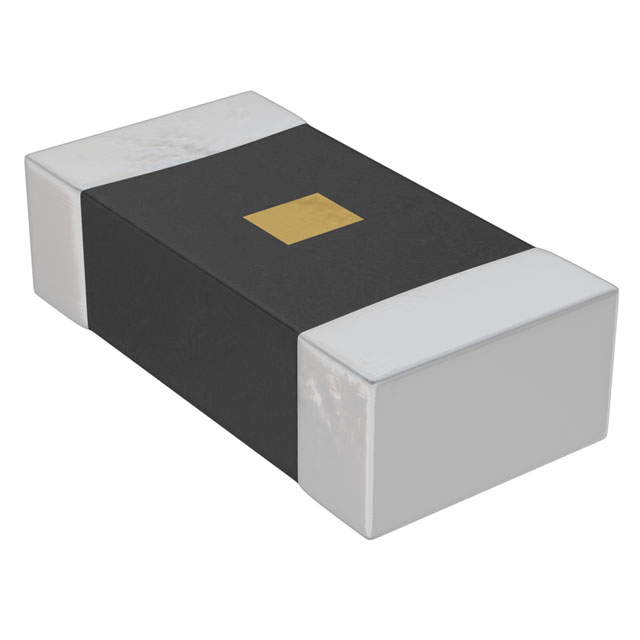

ROHM 贴片电阻 KTR10EZPJ222

KTR10EZPJ222概述

    高压电阻芯片电阻器 KTR系列 技术手册

    产品简介


    高压电阻芯片电阻器(KTR系列)是一种高性能的电阻器,适用于需要高电压和稳定性的各种电路。这些电阻器广泛应用于相机闪光灯电路、电源管理和其他高压电子设备中。ROHM公司生产的这些电阻器符合ISO9001、ISO/TS16949认证标准,并且通过了AEC-Q200测试,保证了其在汽车电子领域的可靠性。

    技术参数


    以下是KTR系列电阻器的技术规格:
    | 型号 | 尺寸 | 额定功率 (W) | 最大电压 (V) | 温度系数 (ppm/℃) | 电阻范围 (Ω) | 工作温度范围 (℃) | 汽车级可用 |

    | KTR03 | 1608 (0603) | 0.10 | 350 | ±200 | 1≦R≦10M | -55 ~ +155 | 是 |
    | KTR10 | 2012 (0805) | 0.125 | 400 | ±100 | 1≦R≦10M | -55 ~ +155 | 是 |
    | KTR18 | 3216 (1206) | 0.25 | 500 | ±100 | 1≦R≦10M | -55 ~ +155 | 是 |
    | KTR25 | 3225 (1210) | 0.33 | 600 | ±100 | 1≦R≦10M | -55 ~ +155 | 是 |

    产品特点和优势


    1. 高电压耐受性:KTR系列的额定电压是常规产品的两倍,非常适合高电压电路应用。
    2. 高标准认证:ROHM的电阻器通过了严格的ISO9001、ISO/TS16949认证,并符合AEC-Q200标准。
    3. 宽温度范围:能够在极端温度条件下正常工作,适用温度范围从-55℃到+155℃。
    4. 多样化选择:提供多种尺寸和功率选项,满足不同应用场景的需求。

    应用案例和使用建议


    KTR系列电阻器广泛应用于各种高电压电路中,如相机闪光灯、电源管理和汽车电子系统。例如,在相机闪光灯电路中,KTR系列电阻器可以有效地分担高压负载,确保系统的稳定运行。
    使用建议:
    - 在设计电路时,要考虑到环境温度的影响,遵循数据手册中的降额曲线,确保在高温环境下仍能安全运行。
    - 在进行焊接操作时,严格按照推荐的焊接条件进行,以避免损坏电阻器。

    兼容性和支持


    KTR系列电阻器具有良好的兼容性,可以轻松集成到现有的电子设备中。ROHM公司提供全面的技术支持和售后服务,包括在线文档、电话技术支持和现场服务等。

    常见问题与解决方案


    1. 问题:在高湿度环境中电阻器表现不稳定。
    解决方法:确保存储环境符合ROHM的推荐条件,避免湿度过高。
    2. 问题:电阻器在焊接过程中出现损坏。
    解决方法:使用推荐的焊接条件,确保焊接过程中的温度和时间控制得当。

    总结和推荐


    KTR系列电阻器凭借其高电压耐受性、宽温度范围和严格的认证标准,成为了高可靠性电子设备的理想选择。在设计高电压电路时,KTR系列是一个值得信赖的产品。因此,强烈推荐使用KTR系列电阻器,尤其是在需要高度可靠性和稳定性的应用场景中。

KTR10EZPJ222参数

参数
电阻值 2.2KΩ
精度 ±5%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR10EZPJ222厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR10EZPJ222数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR10EZPJ222 KTR10EZPJ222数据手册

KTR10EZPJ222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.0644 ¥ 0.5442
100+ $ 0.0552 ¥ 0.4664
500+ $ 0.0391 ¥ 0.3304
1000+ $ 0.033 ¥ 0.2789
5000+ $ 0.0281 ¥ 0.2373
10000+ $ 0.0216 ¥ 0.1825
25000+ $ 0.0194 ¥ 0.1643
50000+ $ 0.0184 ¥ 0.1551
库存: 9776
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
直接购买
加入购物车
