首页  >  产品百科  >  ESR10EZPF10R0

ESR10EZPF10R0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 10Ω ±1% 500mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 11M-ESR10EZPF10R0
供应商: 云汉优选
标准整包数: 1

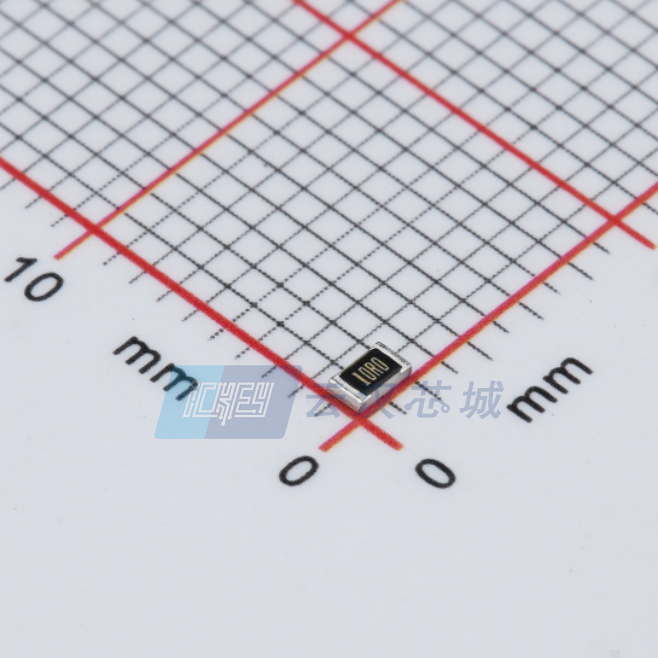

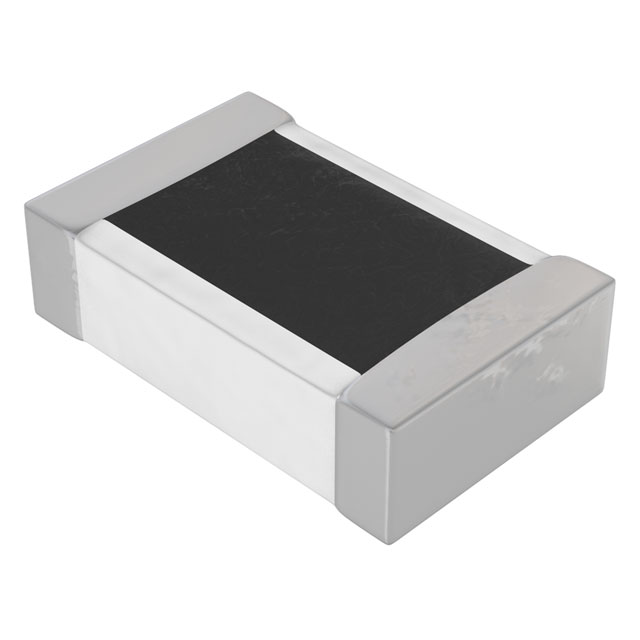

ROHM 贴片电阻 ESR10EZPF10R0

ESR10EZPF10R0概述

    Anti-surge Chip Resistors ESR Series

    1. 产品简介


    Anti-surge芯片电阻(ESR系列)是一种专门为抵抗过电压和冲击设计的芯片电阻。这些电阻具备出色的抗浪涌能力和高可靠性,适用于多种应用场景,包括消费电子、工业自动化和汽车电子等领域。它们可以有效保护下游电路免受瞬态电压的损害,确保系统稳定运行。

    2. 技术参数


    以下是ESR系列芯片电阻的主要技术规格:
    | 零件号 | 尺寸 (mm) | 额定功率 (W) | 最大限制电压 (V) | 温度系数 (ppm/℃) | 电阻公差 (%) | 电阻范围 (Ω) | 工作温度范围 (℃) | 汽车级 |
    |
    | ESR01 | 1005 | 0.20 | 50 | ±100 F | ±1 | 10 ≤ R ≤ 976k (E24/96系列)
    1M ≤ R ≤ 2.2M (E24系列)
    1 ≤ R ≤ 9.1 (E24系列)
    10 ≤ R ≤ 10M (E24系列) | -55 ~ +155 | 是 |
    | ESR03 | 1608 | 0.25 | 150 | ±100 D | ±0.5 | 10 ≤ R ≤ 1M (E24/96系列)
    1 ≤ R < 10 (E24/96系列)
    10 ≤ R ≤ 10M (E24/96系列)
    1 ≤ R ≤ 10M (E24系列) | -55 ~ +155 | 是 |
    | ESR10 | 2012 | 0.40 | 150 | ±100 D | ±0.5 | 10 ≤ R ≤ 1M (E24/96系列)
    1 ≤ R ≤ 10M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR18 | 3216 | 0.50 | 200 | ±100 D | ±0.5 | 10 ≤ R ≤ 1M (E24/96系列)
    1 ≤ R ≤ 10M (E24/96系列) | -55 ~ +155 | 是 |
    | ESR25 | 3225 | 0.66 | 200 | ±100 D | ±0.5 | 10 ≤ R ≤ 1M (E24/96系列)
    1 ≤ R ≤ 10M (E24/96系列) | -55 ~ +155 | 是 |

    3. 产品特点和优势


    - 抗浪涌能力: 独特的电阻元件图案和激光修整技术显著提高了浪涌电阻特性。
    - 静电放电防护: 可承受2kV至5kV的静电放电。
    - 高功率等级: 能够提供较高的额定功率。
    - 质量认证: 获得了ISO9001和ISO/TS16949认证,并符合AEC-Q200标准。
    - 多样选择: 包括标准型号(E24)和定制型号(E96),满足不同需求。

    4. 应用案例和使用建议


    ESR系列芯片电阻广泛应用于需要高度可靠性的场合,例如电源管理、汽车电子和通信设备。为了确保最佳性能,建议在高温环境下使用时根据降额曲线调整功率消耗。此外,在焊接过程中应遵循制造商提供的焊接条件以避免损坏。

    5. 兼容性和支持


    这些电阻具有良好的兼容性,适用于大多数主流的PCB布局。厂商提供详细的技术文档和支持,包括焊接条件和测试报告,以帮助用户顺利集成到设计中。

    6. 常见问题与解决方案


    1. Q: 如何确定正确的电阻值?
    - A: 根据应用要求选择合适的电阻值。参考电阻范围表进行选择。
    2. Q: 在高温环境下如何正确使用?
    - A: 当环境温度超过70℃时,需按照降额曲线调整功率消耗。
    3. Q: 如何存储这些电阻?
    - A: 存储于推荐条件下,避免暴露在腐蚀气体、极端温度和湿度中。

    7. 总结和推荐


    总体而言,ESR系列芯片电阻是专为抗浪涌设计的高品质产品。其优秀的性能和广泛的适用性使其成为许多应用场景的理想选择。建议在需要高可靠性和良好抗浪涌性能的设计中优先考虑使用ESR系列电阻。

ESR10EZPF10R0参数

参数
电阻值 10Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESR10EZPF10R0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR10EZPF10R0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR10EZPF10R0 ESR10EZPF10R0数据手册

ESR10EZPF10R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0384
500+ ¥ 0.0329
1500+ ¥ 0.0288
5000+ ¥ 0.0242
25000+ ¥ 0.023
库存: 7
起订量: 50 增量: 5000
