LTR10EVHFLR160

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 160mΩ ±1% 500mW ±150ppm/℃ 0508 贴片安装 1.2mm*2mm*650μm
供应商型号: CSJ-ST32474549
供应商: 海外现货
标准整包数: 1

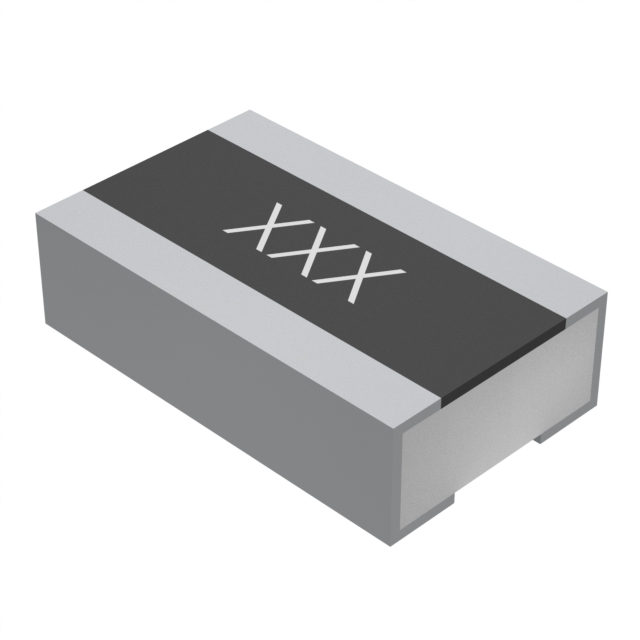

ROHM 贴片电阻 LTR10EVHFLR160

LTR10EVHFLR160概述

    High Power Thick Film Shunt Resistors: Technical Overview and Applications

    1. 产品简介


    高功率厚膜分流电阻器(宽终端型)
    罗姆公司生产的高功率厚膜分流电阻器(LTR系列及LHR系列,具有低TCR特性)专为电流检测应用设计。这些电阻器以其卓越的联合可靠性、高功率等级和紧凑尺寸而著称,广泛应用于汽车电子、工业自动化和消费电子等领域。

    2. 技术参数


    - 型号规格
    - LHR18: 1632尺寸(0612),额定功率1.25W,温度系数±150ppm/℃,阻值范围0.033Ω~1.0Ω。
    - LTR10: 1220尺寸(0508),额定功率0.5W,温度系数±150ppm/℃,阻值范围0.047Ω~10Ω。
    - LTR18: 1632尺寸(0612),额定功率1.0W,温度系数±100ppm/℃,阻值范围0.01Ω~1.0Ω。
    - LTR50: 2550尺寸(1020),额定功率2.0W,温度系数±100ppm/℃,阻值范围0.01Ω~0.91Ω。
    - LTR100: 3264尺寸(1225),额定功率2.0W,温度系数±200ppm/℃,阻值范围0.1Ω~1.0Ω。
    - 工作环境
    - 操作温度范围:-55℃~+155℃
    - 工作电压:不同型号对应不同的最大额定电压和电流
    - 温度系数:根据型号不同而异,主要在±100ppm/℃~±200ppm/℃之间。

    3. 产品特点和优势


    1. 高功率等级:能够处理高达2.0W的连续功率,适合高电流应用。
    2. 长侧端子联合可靠性:通过优化设计,确保长期稳定性。
    3. 紧凑尺寸:相比传统电阻,可以在更小的空间内实现更高功率,节约空间。
    4. ISO9001/IATF16949认证:保证产品质量和一致性。
    5. 符合AEC-Q200标准:适用于汽车电子领域。

    4. 应用案例和使用建议


    - 应用案例:这些电阻器广泛应用于电流检测电路、汽车电子、工业自动化和消费电子产品中。
    - 使用建议:
    - 在高温环境下使用时,请参考降额曲线,调整功率以避免过热。
    - 在高可靠性需求的应用中,如医疗设备,应进行详细评估并咨询供应商。
    - 在特殊环境(如含腐蚀气体、阳光直射)下使用时,需采取额外防护措施。

    5. 兼容性和支持


    - 兼容性:LTR系列和LHR系列电阻器可与多种电子设备和系统兼容。
    - 支持和维护:罗姆公司提供详尽的技术支持和售后服务,确保客户在使用过程中得到充分帮助。

    6. 常见问题与解决方案


    - 问题1:电阻器出现异常温度升高。
    - 解决办法:检查是否超过了额定功率,重新设计电路以降低负载。

    - 问题2:电阻器性能下降。
    - 解决办法:确认工作温度在允许范围内,检查电路连接是否良好。

    7. 总结和推荐


    高功率厚膜分流电阻器(LTR系列及LHR系列)以其高可靠性、高性能和广泛的应用范围成为市场上备受欢迎的选择。适用于需要精确电流检测、可靠性和空间节约的各类应用。强烈推荐用于要求严格的工业和汽车电子应用。

LTR10EVHFLR160参数

参数
电阻值 160mΩ
精度 ±1%
额定功率 500mW
温度系数 ±150ppm/℃
长*宽*高 1.2mm*2mm*650μm
通用封装 0508
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTR10EVHFLR160厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LTR10EVHFLR160数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM LTR10EVHFLR160 LTR10EVHFLR160数据手册

LTR10EVHFLR160封装设计

查看详情并下载
Symbol
Footprint
3D Model
