KTR18EZPF3603

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 360KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: CSJ-ST45710500
供应商: 海外现货
标准整包数: 1

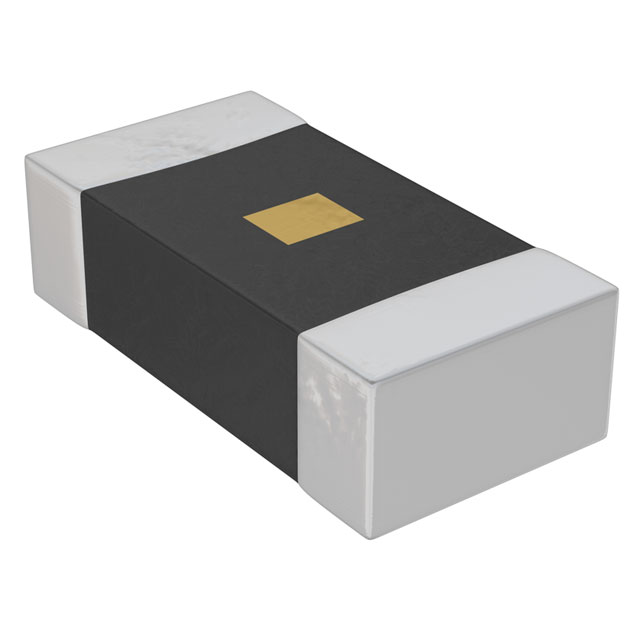

ROHM 贴片电阻 KTR18EZPF3603

KTR18EZPF3603概述

    High Voltage Resistance Chip Resistors KTR Series

    1. 产品简介


    高电压电阻芯片系列(KTR系列)是罗姆公司推出的一类专为高压电路设计的电阻器。这类电阻器具有非常高的额定电压和广泛的工作温度范围,适合应用于照相机闪光灯电路、电源转换器等多种高电压场合。KTR系列电阻器通过ISO9001和ISO/TS16949认证,同时符合AEC-Q200标准,适用于汽车和其他高性能应用领域。

    2. 技术参数


    - 尺寸:1608(0603),2012(0805),3216(1206),3225(1210)
    - 额定功率:0.1W(KTR03),0.125W(KTR10),0.25W(KTR18),0.33W(KTR25)
    - 极限脉冲电压:350V(KTR03),400V(KTR10),500V(KTR18),600V(KTR25)
    - 温度系数:±200ppm/℃(KTR03),±100ppm/℃(KTR10、KTR18、KTR25)
    - 电阻容差:±1%(F)、±5%(J)
    - 电阻范围:1Ω至10MΩ(E24/96系列),10Ω至10MΩ(E24/96系列)
    - 工作温度范围:-55℃至+155℃
    - 封装规格:纸带(4mm间距)5000个/卷,凸缘式纸带(4mm间距)4000个/卷

    3. 产品特点和优势


    - 超高的额定电压:该系列产品能够承受比传统产品两倍以上的额定电压,特别适用于高电压电路。
    - 卓越的质量认证:通过了ISO9001和ISO/TS16949认证,确保产品的可靠性和一致性。
    - 广泛的适用性:符合AEC-Q200标准,适用于汽车及其他高可靠性需求的应用。
    - 稳定的性能:良好的温度系数和宽广的电阻范围使得这些电阻器能够在多种环境下保持稳定性能。

    4. 应用案例和使用建议


    KTR系列高电压电阻器广泛应用于各种高电压电路中,如照相机闪光灯电路、电源转换器等。以下是几个典型应用案例:
    - 照相机闪光灯电路:高电压电阻器可以承受闪光灯电路中的瞬时高压,保护其他敏感电子组件。
    - 电源转换器:在大电流、高电压条件下提供精确的电阻值,以维持电路的稳定性。
    使用建议:
    - 确保电阻器的工作温度在规定的范围内,以避免因过热导致的性能下降。
    - 在高湿度或腐蚀性环境中使用时,需要采取额外的防护措施。

    5. 兼容性和支持


    KTR系列电阻器适用于多种封装形式,且具备出色的兼容性,能够轻松集成到不同的电路板设计中。制造商提供了详尽的技术支持和维护服务,包括在线文档和售后服务。

    6. 常见问题与解决方案


    - 问题:电阻器在高温环境下性能下降。
    - 解决方案:根据手册中的建议,在超过70℃的环境下使用时需要调整功率消耗,遵循降额曲线进行操作。
    - 问题:焊接过程中电阻器出现损坏。
    - 解决方案:确保使用适当的焊接条件,例如245±5℃下浸没2.0±0.5秒,避免损伤电阻器。

    7. 总结和推荐


    KTR系列高电压电阻器凭借其优异的耐压能力和稳定性能,成为高电压电路的理想选择。这些电阻器通过严格的认证,具备出色的可靠性和适应性,适用于多种应用场景。强烈推荐在需要高电压、高可靠性的应用中使用KTR系列电阻器,以确保系统性能和安全。

KTR18EZPF3603参数

参数
电阻值 360KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KTR18EZPF3603厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR18EZPF3603数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR18EZPF3603 KTR18EZPF3603数据手册

KTR18EZPF3603封装设计

查看详情并下载
Symbol
Footprint
3D Model
