GMR100HTCFIR220

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 220mΩ ±1% 3W ±20ppm/℃ 2512 贴片安装 6.4mm*3.2mm*550μm
供应商型号: 2808336
供应商: 海外现货
标准整包数: 5

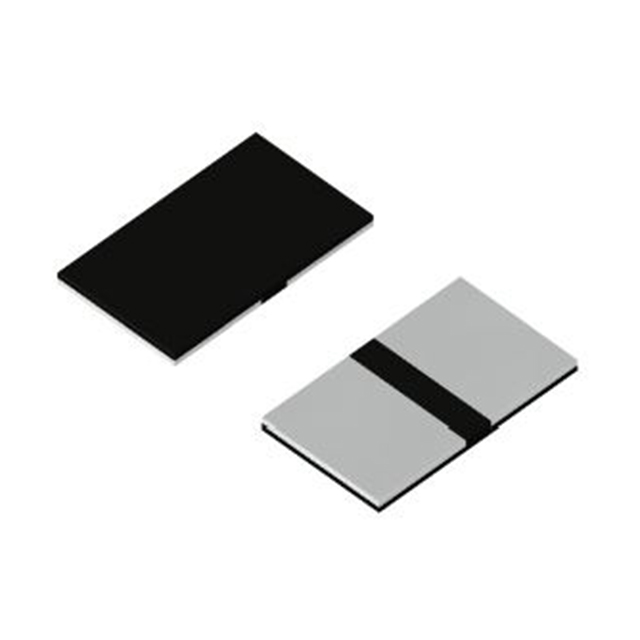

ROHM 贴片电阻 GMR100HTCFIR220

GMR100HTCFIR220概述

    High Power Low Ohmic Chip Shunt Resistors GMR Series

    1. 产品简介


    高功率低阻值芯片分流电阻GMR系列是一种高性能电子元件,主要用于测量大电流。这些电阻具有高功率处理能力(3W至5W)、出色的热耗散能力和优秀的温度系数特性(TCR),适用于广泛的工业和汽车应用。它们在电流检测、电源管理和电池监控等领域中非常有用。

    2. 技术参数


    | 参数 | 规格 |

    | 功率范围 | 3W 到 5W |
    | 阻值范围 | 5mΩ 到 220mΩ |
    | 精度 | ±1% |
    | 温度系数(TCR) | ±20 ppm/℃ (20到60℃) |
    | 工作温度范围 | -55℃ 到 +170℃ |
    | 封装尺寸 | 6432 (2512) |

    3. 产品特点和优势


    GMR系列芯片分流电阻的主要特点是:
    - 高功率处理能力:能够承受3W到5W的高功率,适合需要高精度电流检测的应用。
    - 高热耗散:采用先进的散热设计,保证长时间稳定运行。
    - 优良的温度系数特性:具有低温度依赖性,确保在不同温度条件下的稳定性。
    - 低阻值:提供从5mΩ到220mΩ的不同阻值选择,满足各种应用需求。

    4. 应用案例和使用建议


    应用场景:
    - 电流检测:用于精确测量电流,特别是在电动汽车和电池管理系统中。
    - 电源管理:在电源转换器中作为电流采样电阻,帮助实现高效能电源管理。
    - 汽车应用:汽车电子产品中用于电流监控和保护系统。
    使用建议:
    - 在高功率应用中,应注意散热问题,以确保电阻的稳定运行。
    - 为提高可靠性,在高温环境下使用时,需遵循推荐的降额曲线。
    - 在安装过程中避免使用活性较高的卤素型助焊剂,以防影响元件性能。

    5. 兼容性和支持


    - GMR系列电阻与市面上主流的电路板和连接器兼容。
    - 厂商提供详细的技术文档和售后服务,包括在线技术支持和培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻温度过高 | 改善散热措施,如加装散热片或调整电路布局。 |
    | 电流读数不准确 | 检查连接线是否松动,重新校准或更换元件。 |
    | 长时间使用后损坏 | 确保在规定的工作温度范围内使用,并注意降额使用。|

    7. 总结和推荐


    综上所述,GMR系列高功率低阻值芯片分流电阻在电流检测和电源管理领域表现出色,其卓越的性能使其成为多种应用场景的理想选择。其出色的热耗散能力和良好的温度系数特性使得其在高精度和高可靠性的要求下依然表现优异。因此,强烈推荐在需要高精度电流检测和高效电源管理的应用中使用GMR系列电阻。

GMR100HTCFIR220参数

参数
电阻值 220mΩ
精度 ±1%
额定功率 3W
温度系数 ±20ppm/℃
长*宽*高 6.4mm*3.2mm*550μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

GMR100HTCFIR220厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

GMR100HTCFIR220数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM GMR100HTCFIR220 GMR100HTCFIR220数据手册

GMR100HTCFIR220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.8915
50+ ¥ 5.2788
250+ ¥ 5.2788
500+ ¥ 5.1846
1000+ ¥ 5.1846
2000+ ¥ 5.0903
10000+ ¥ 5.0903
20000+ ¥ 5.0903
库存: 1980
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 29.45
