首页  >  产品百科  >  UCR18EVHFSR051

UCR18EVHFSR051

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 51mΩ ±1% 500mW 0ppm/℃~150ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: UCR18EVHFSR051
供应商: 国内现货
标准整包数: 5000

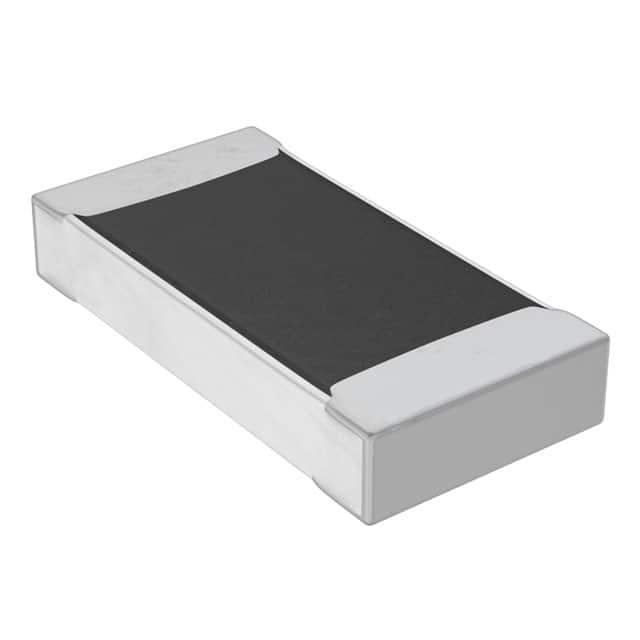

ROHM 贴片电阻 UCR18EVHFSR051

UCR18EVHFSR051概述

    厚膜低阻值贴片电阻器UCR系列技术手册解析

    产品简介


    UCR系列是罗姆公司生产的厚膜低阻值贴片电阻器,主要用于电流检测。该系列产品提供从1mΩ到910mΩ的不同阻值,覆盖0603到3216多种尺寸,具有出色的热稳定性及高精度。主要功能在于高精度测量和电流检测,广泛应用于汽车电子、工业控制、电源管理等领域。

    技术参数


    - 阻值范围:1mΩ至910mΩ(具体取决于型号)
    - 额定功率(70℃):0.1W至0.5W
    - 电阻容差:±1%(F级),±5%(J级)
    - 温度系数:0至+300 ppm/℃
    - 尺寸:0.62×0.32mm(0603)至3.20×1.60mm(3216)
    - 额定温度范围:-55℃至+155℃

    产品特点和优势


    1. 非常低的阻值:从1mΩ起,可满足不同电流检测需求。
    2. 底部定位的电阻元件:减少了焊接过程中的阻值偏移。
    3. 独特的结构设计:显著提升了散热能力。
    4. 质量认证:获得ISO9001/TS16949质量体系认证。
    5. 符合行业标准:通过AEC-Q200认证。

    应用案例和使用建议


    应用案例:
    - 汽车电子:用于电动汽车电池管理系统中进行电流检测。
    - 工业控制:在工业自动化设备中,用于精密电流监控和控制。
    使用建议:
    - 温度补偿:由于电阻随温度变化而改变,建议在电路设计时考虑温度补偿。
    - 散热措施:大功率应用时需确保良好的散热条件,避免过热损坏。

    兼容性和支持


    - 兼容性:适用于各种主流电路板制造工艺,具有广泛的兼容性。
    - 技术支持:罗姆公司提供详尽的技术文档和支持服务,帮助客户快速掌握产品特性和应用方法。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值不准确 | 确认焊接过程无误,且焊接温度及时间符合规范 |
    | 散热不佳导致损坏 | 适当增加散热措施,如加装散热片或改善空气流通 |

    总结和推荐


    UCR系列电阻器凭借其优异的低阻值特性、良好的热稳定性和广泛的应用范围,在电流检测领域表现出色。对于需要高精度、稳定性的应用场合,推荐选用UCR系列。结合罗姆公司提供的全面技术支持和优质的售后服务,这款产品无疑是一个值得信赖的选择。

UCR18EVHFSR051参数

参数
电阻值 51mΩ
精度 ±1%
额定功率 500mW
温度系数 0ppm/℃~150ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCR18EVHFSR051厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UCR18EVHFSR051数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM UCR18EVHFSR051 UCR18EVHFSR051数据手册

UCR18EVHFSR051封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0714 ¥ 0.5964
25000+ $ 0.0674 ¥ 0.5629
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2982
直接购买
加入购物车
