EDZVT2R6.2B

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 单路稳压二极管, 额定齐纳电压6.2V, 贴片安装, 最大功率耗散150 mW, SOD-523封装
供应商型号: 30C-EDZVT2R6.2B SC-79(SOD-523)
供应商: 国内现货
标准整包数: 1

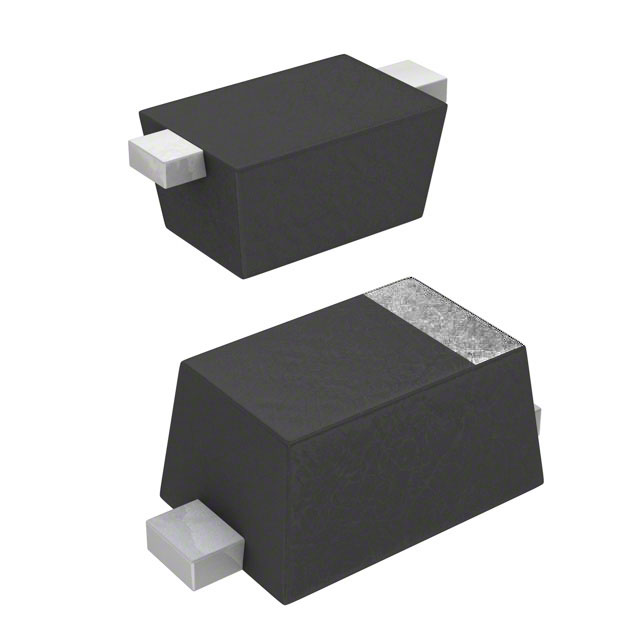

ROHM 齐纳(稳压)二极管 EDZVT2R6.2B

EDZVT2R6.2B概述


    产品简介


    EDZV6.2B型号齐纳二极管
    基本介绍:
    EDZV6.2B是一款齐纳二极管(Zener Diode),主要用于电压调节和保护电路中的稳压应用。该产品具备高可靠性、小型化设计等特点,适用于各种消费电子设备、通信设备、汽车电子等众多领域。

    技术参数


    - 功率耗散:150 mW
    - 结温范围:-55℃ 至 +150℃
    - 额定电压范围:6.060 V 至 6.330 V
    - 动态阻抗:1 Ω
    - 最大电流:60 mA
    - 反向电流:1 μA
    - 封装规格:SOD-523/SC-79
    - 包装:带状包装,8000个/卷,规格为180 mm x 8 mm
    - 标记:E2

    产品特点和优势


    特点:
    - 高可靠性:采用硅外延平面工艺制造,确保稳定性和可靠性。
    - 小型化:采用SOD-523小型封装,便于安装在紧凑空间内。
    - 优良的温度适应性:可以在极端温度范围内稳定工作。
    - 快速响应:可以迅速反应电路中的电压变化,确保电路的安全运行。
    优势:
    - 广泛适用性:适合用于多种类型的电压调节和保护应用。
    - 卓越的性能:具有低动态阻抗,能有效降低电压波动对下游电路的影响。
    - 易于集成:小型封装和标准化接口使得其易于集成到现有系统中。

    应用案例和使用建议


    应用场景
    EDZV6.2B通常用于需要精确电压调节的场合,如电源稳压器、过压保护电路、LED驱动电路等。
    使用建议
    - 电路设计:在设计电路时需考虑齐纳二极管的反向击穿特性,避免电路出现不必要的功率损耗。
    - 环境适应性:注意工作环境的温度变化,必要时采取散热措施以保证可靠运行。
    - 选型指导:根据实际应用需求选择合适的额定电压和电流等级。

    兼容性和支持


    EDZV6.2B齐纳二极管具有良好的兼容性,可直接替换其他品牌同类型产品。制造商ROHM提供了详尽的技术支持文档和售后服务,包括技术咨询、故障诊断及维修服务。

    常见问题与解决方案


    - 问题1:如何正确判断齐纳二极管是否损坏?
    - 解决方法:通过万用表测量齐纳二极管的正反向电阻值,正常情况下反向电阻应为无穷大。
    - 问题2:长时间工作后发现电压不稳定?
    - 解决方法:检查是否因为散热不良导致温度过高,影响稳压效果,必要时添加散热片或改善通风条件。

    总结和推荐


    综上所述,EDZV6.2B齐纳二极管凭借其高可靠性、良好的温度适应性和快速响应特性,在多种应用场合中表现优异。特别是在电压调节和过压保护方面,表现出色。鉴于其优良的性能和广泛的适用性,我们强烈推荐将其用于各类需要精密电压控制的应用中。

EDZVT2R6.2B参数

参数
最大齐纳阻抗 60Ω
电压容差 ±2%
最大功率耗散 150mW
标称齐纳电压 6.2V
配置 独立式
最大功率 150mW
Ir - 反向电流 1μA
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EDZVT2R6.2B厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EDZVT2R6.2B数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM EDZVT2R6.2B EDZVT2R6.2B数据手册

EDZVT2R6.2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
