ESR18EZPJ362

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 3.6KΩ ±5% 500mW ±200ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: ESR18EZPJ362
供应商: 国内现货
标准整包数: 100

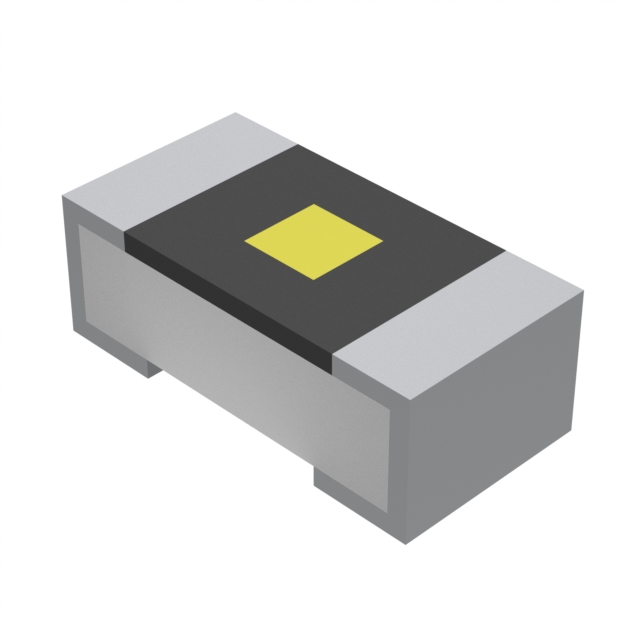

ROHM 贴片电阻 ESR18EZPJ362

ESR18EZPJ362概述

    抗浪涌芯片电阻(ESR系列)技术手册概述

    产品简介


    抗浪涌芯片电阻(ESR系列)是罗姆半导体(ROHM)专为高可靠性设计的一类抗浪涌芯片电阻器。这些电阻器具备优秀的浪涌承受能力和静态放电防护能力,适用于各种高要求的应用场合,如汽车电子系统、通信设备和其他需要高性能电阻器的工业设备。其核心特征包括独特的阻性元素图案和激光修剪技术,显著提升了其浪涌电阻特性,同时拥有优越的功率等级和高标准的质量认证。

    技术参数


    - 尺寸规格:
    - ESR01:1005 [0402]
    - ESR03:1608 [0603]
    - ESR10:2012 [0805]
    - ESR18:3216 [1206]
    - ESR25:3225 [1210]
    - 额定功率:
    - ESR01:0.20W
    - ESR03:0.25W
    - ESR10:0.40W
    - ESR18:0.50W
    - ESR25:0.66W
    - 极限元件电压:
    - ESR01:50V
    - ESR03:150V
    - ESR10:150V
    - ESR18:200V
    - ESR25:200V
    - 温度系数:
    - 100D (±0.5%)、100F (±1%)、200J (±5%)
    - 电阻范围:
    - ESR01:10Ω至976kΩ(E24/96系列)、1MΩ至2.2MΩ(E24系列)
    - ESR03:10Ω至1MΩ(E24/96系列)、1Ω至10MΩ(E24系列)
    - ESR10:10Ω至1MΩ(E24/96系列)、1Ω至10MΩ(E24系列)
    - ESR18:10Ω至1MΩ(E24/96系列)、1Ω至10MΩ(E24系列)
    - ESR25:10Ω至1MΩ(E24/96系列)、1Ω至10MΩ(E24系列)
    - 操作温度范围:-55℃~+155℃
    - 汽车级认证:符合AEC-Q200标准

    产品特点和优势


    1. 卓越的浪涌抵抗特性:采用独特的阻性元素图案和激光修剪技术,显著提高了浪涌电阻。
    2. 静电放电防护:ESR系列电阻能够承受2kV到5kV的静电放电。
    3. 高品质认证:ROHM的电阻器已获得ISO9001和TS16949认证。
    4. 高功率等级:能够承受更高的功率,适合高负载的应用环境。
    5. 兼容性:与多种电子设备兼容,适用于广泛的工业应用场景。

    应用案例和使用建议


    - 汽车电子系统:ESR系列电阻器广泛应用于汽车电子系统,如发动机控制系统和车身电子控制单元。
    - 通信设备:可用于通信设备中的电源管理和信号传输系统。
    - 工业自动化设备:用于各种工业自动化设备中的电源和电路保护。
    使用建议:
    - 在选择ESR系列电阻器时,应考虑其工作环境条件,特别是温度和湿度。
    - 高湿环境中使用时,建议进行适当的防潮处理以确保长期稳定运行。
    - 在组装和焊接过程中,需遵循推荐的焊接条件,确保良好的焊点质量。

    兼容性和支持


    - 兼容性:与大多数标准电子设备兼容,可直接替换其他品牌的产品。
    - 支持和服务:ROHM提供全面的技术支持和售后服务,包括安装指导、调试支持和故障排除。

    常见问题与解决方案


    - 问题:焊接后电阻值变化大。
    - 解决方案:确认焊接条件符合推荐标准,检查是否有残留的助焊剂。
    - 问题:高温环境下工作不稳定。
    - 解决方案:确保工作温度在规定范围内,必要时进行散热设计。

    总结和推荐


    总结:ESR系列抗浪涌芯片电阻具有卓越的浪涌抵抗特性、静电放电防护能力、高功率等级和严格的质量认证,适合于各种高可靠性应用场景。其独特功能使其在市场上具备强大的竞争力。
    推荐:强烈推荐使用ROHM的ESR系列抗浪涌芯片电阻,尤其适用于汽车电子系统、通信设备和工业自动化等领域,可以有效提高系统的稳定性和可靠性。

ESR18EZPJ362参数

参数
电阻值 3.6KΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESR18EZPJ362厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR18EZPJ362数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR18EZPJ362 ESR18EZPJ362数据手册

ESR18EZPJ362封装设计

查看详情并下载
Symbol
Footprint
3D Model
