ESR18EZPF5101

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 5.1KΩ ±1% 500mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: 4009596
供应商: 海外现货
标准整包数: 10

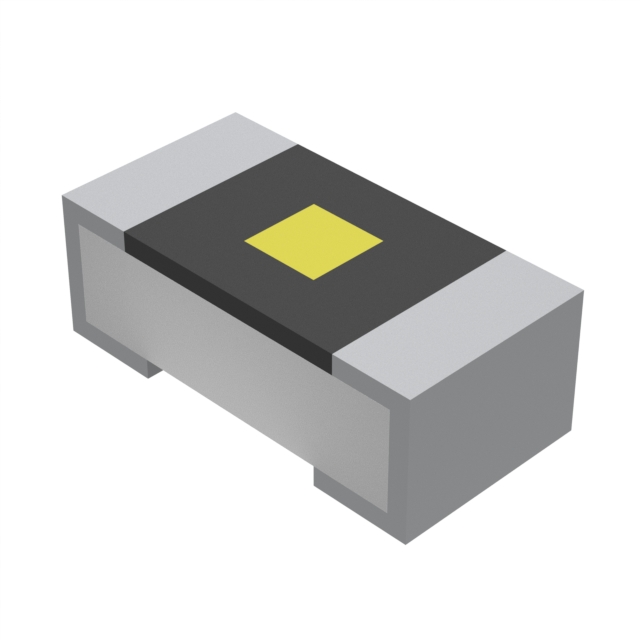

ROHM 贴片电阻 ESR18EZPF5101

ESR18EZPF5101概述

    Anti-surge Chip Resistors (ESR Series) 技术手册解析

    1. 产品简介


    反浪涌芯片电阻(ESR系列)是一种设计用于提高设备抗浪涌能力的高可靠性电阻器。这些电阻器广泛应用于电源设备、通信设备、汽车电子系统等多个领域,能够显著提升设备的可靠性和稳定性。

    2. 技术参数


    | 规格 | ESR01 (0402) | ESR03 (0603) | ESR10 (0805) | ESR18 (1206) | ESR25 (1210) |
    |
    | 尺寸 (mm) | 1.00±0.05 x 0.50±0.05 x 0.35±0.05 | 1.60±0.10 x 0.80±0.10 x 0.45±0.10 | 2.00±0.10 x 1.25±0.10 x 0.55±0.10 | 3.20±0.15 x 1.60±0.15 x 0.55±0.10 | 3.20±0.15 x 2.50±0.15 x 0.55±0.10 |
    | 额定功率 (W) | 0.20 | 0.25 | 0.40 | 0.50 | 0.66 |
    | 极限耐压 (V) | 50 | 150 | 150 | 200 | 200 |
    | 温度系数 (ppm/℃) | ±100 (±1%) | ±100 (±1%) | ±100 (±1%) | ±100 (±1%) | ±100 (±1%) |
    | 电阻范围 (Ω) | 10≦R≦976k (E24/96系列), 1M≦R≦2.2M (E24系列), 1≦R≦9.1 (E24系列) | 10≦R≦1M (E24/96系列), 1≦R<10 (E24/96系列), 1≦R≦10M (E24/96系列) | 10≦R≦1M (E24/96系列), 1≦R≦10M (E24/96系列) | 10≦R≦1M (E24/96系列), 1≦R≦10M (E24/96系列) | 10≦R≦1M (E24/96系列), 1≦R≦10M (E24/96系列) |
    | 工作温度范围 (℃) | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 |

    3. 产品特点和优势


    - 独特的阻性元件图案和激光微调技术,显著提高了浪涌电阻特性。
    - 强大的静电放电防护能力,最高可达5kV。
    - 卓越的功率等级,适用于各种高功率应用。
    - 获得了ISO9001和ISO/TS16949认证。
    - 符合AEC-Q200标准,确保产品质量和可靠性。

    4. 应用案例和使用建议


    ESR系列电阻器广泛应用于各种电路中,特别是在需要承受大电流浪涌冲击的场合。例如,在电源模块中,可以作为限流电阻以保护电路免受瞬时过载的损害。在使用时,建议根据具体的应用场景选择合适的电阻型号,确保满足电路的功率需求和温度要求。此外,应避免在极端环境下使用,如高温、高湿度或腐蚀性气体环境中,以防止性能下降或损坏。

    5. 兼容性和支持


    这些电阻器具有良好的兼容性,可以与其他电子元器件或设备无缝集成。ROHM公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:电阻值不稳定
    - 解决办法: 检查焊接质量和连接点是否有松动。如果是在高温环境下使用,考虑重新焊接。
    - 问题2:无法通过静电放电测试
    - 解决办法: 在组装过程中采取防静电措施,确保环境湿度适中并保持接地。如有必要,可以采用离子风扇来消除静电。
    - 问题3:表面涂层损伤
    - 解决办法: 检查是否符合规定的焊接条件。如果存在问题,可以更换新的焊接工具或调整焊接参数。

    7. 总结和推荐


    ESR系列反浪涌芯片电阻凭借其卓越的性能、高可靠性以及广泛的应用范围,成为了市场上备受青睐的产品之一。我们强烈推荐这一系列的电阻器用于需要高度稳定性和可靠性的应用场景。无论是消费电子产品还是工业控制设备,这些电阻器都能提供出色的性能表现,值得广大工程师和技术人员选用。

ESR18EZPF5101参数

参数
电阻值 5.1KΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESR18EZPF5101厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR18EZPF5101数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM ESR18EZPF5101 ESR18EZPF5101数据手册

ESR18EZPF5101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2206
100+ ¥ 0.1979
500+ ¥ 0.1738
1000+ ¥ 0.1672
2500+ ¥ 0.1605
5000+ ¥ 0.1471
25000+ ¥ 0.1471
50000+ ¥ 0.1471
库存: 1316
起订量: 260 增量: 0
交货地:
最小起订量为:100
合计: ¥ 19.79
