UDZLVFHTE-17100

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: ROHM 隔离式稳压二极管, 额定齐纳电压100V, 贴片安装, 最大功率耗散200 mW, SOD-323FL封装
供应商型号: 3605706
供应商: 海外现货
标准整包数: 5

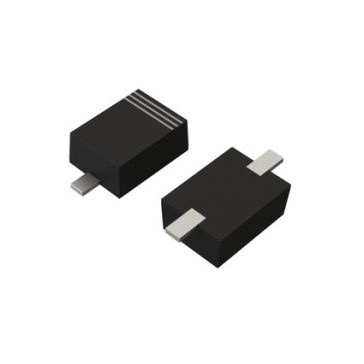

ROHM 齐纳(稳压)二极管 UDZLVFHTE-17100

UDZLVFHTE-17100概述

    Zener Diode (UDZLVFH100) 技术手册

    产品简介


    UDZLVFH100 是一种通过 AEC-Q101 认证的齐纳二极管,适用于需要高可靠性的电路设计。它具有小体积封装,非常适合用于空间受限的应用场景。这些齐纳二极管主要用于电压调节和保护电路。

    技术参数


    - 基本规格
    - 外形:小尺寸模具封装
    - 包装:卷带包装
    - 卷带尺寸(mm):180
    - 带宽(mm):8
    - 每卷数量(pcs):3000
    - 缠绕代码:TE-17
    - 标记:7T
    - 绝对最大额定值
    - 功耗:PD 200 mW
    - 结温:Tj 150 ℃
    - 存储温度:Tstg -55 ~ 150 ℃
    - 特性
    - 齐纳电压:VZ 94.0 V ~ 106.0 V
    - 动态阻抗:ZZ 0.2 Ω
    - 反向电流:IR 700 μA

    产品特点和优势


    - 高可靠性:通过 AEC-Q101 认证,适合高可靠性的工业和汽车应用。
    - 小尺寸封装:UMD2 SOD-323F 封装,节省空间,方便布局。
    - 多功能用途:广泛应用于电压调节、电路保护等领域。
    - 多种型号选择:提供多个不同电压等级的产品,适应各种应用需求。

    应用案例和使用建议


    - 应用案例
    - 电压调节电路
    - 电源电路保护
    - 信号隔离电路
    - 使用建议
    - 在使用过程中,应确保环境温度不超过制造商规定的最大值,以避免损坏。
    - 在密封空间中使用时,应特别注意散热设计,确保不超过最大结温。
    - 如需使用在极端环境下(如潮湿、高温等),建议预先进行测试确认性能稳定性。

    兼容性和支持


    - 兼容性
    - 可与其他电子元件和系统集成,适用于多种应用场景。

    - 支持
    - 罗姆公司提供详尽的技术支持和文档,包括安装指南、电路板设计注意事项等。
    - 用户可以联系罗姆公司的销售代表获取更多技术支持和服务。

    常见问题与解决方案


    - 问题1:如何正确焊接该产品?
    - 解决方法:建议使用回流焊工艺,以确保焊点质量。如果必须使用波峰焊,则需提前咨询罗姆公司代表。
    - 问题2:产品长时间储存后性能下降怎么办?
    - 解决方法:建议在打开防潮袋后尽快使用,且超过建议储存时间的产品应在使用前重新烘烤。

    总结和推荐


    UDZLVFH100 是一款高可靠性的齐纳二极管,适用于各种高要求的应用场景。其小巧的封装和广泛的电压范围使其成为电压调节和电路保护的理想选择。对于需要高可靠性和紧凑设计的工业和汽车应用,强烈推荐使用该产品。
    在使用过程中,用户应严格遵循制造商的指导和建议,特别是在极端环境下的使用。总体而言,这款齐纳二极管是一款值得信赖的产品,能够在众多应用中发挥重要作用。

UDZLVFHTE-17100参数

参数
标称齐纳电压 100V
配置 -
最大功率 200mW
Ir - 反向电流 200nA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 200mW
通用封装 SOD-323FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
